麻醉机改造用气流桥接转接构件

　　在呼吸支持类医疗设备的应急改造场景中，原有麻醉机的气路布局原本面向常规麻醉作业设计，当设备需要临时转为重症呼吸支持用途时，原厂配置的患者回路插接座内部集成了容积反射腔结构，气流从患者端接入后需要绕行较长的封闭腔道，不仅拉长了整机气体通路的总长度，也会在持续通气过程中在腔道弯折处积存冷凝水。冷凝水在回路内累积后会改变气路实际通径，干扰潮气量输送精度，同时高湿度的滞留气腔也会提升回路内污染风险，在呼吸道传染病集中收治的应急工况下，这类原有结构的短板会直接影响设备的通气稳定性。这款桥接转接件正是针对该类改造需求开发的替代构件，设计初衷是在不改动麻醉机主机本体、不破坏原有设备安装接口的前提下，直接替换原厂OEM插座插件，

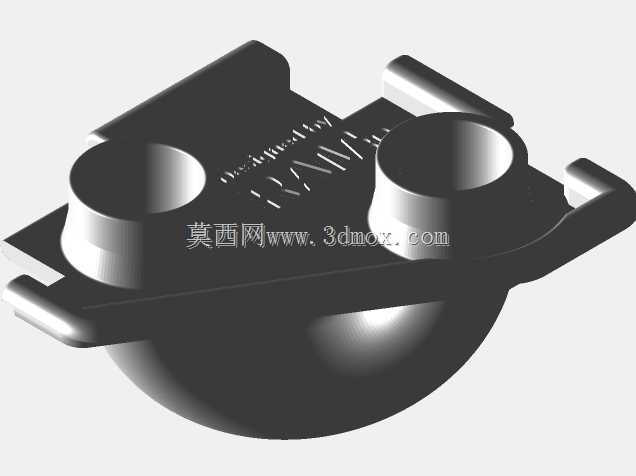

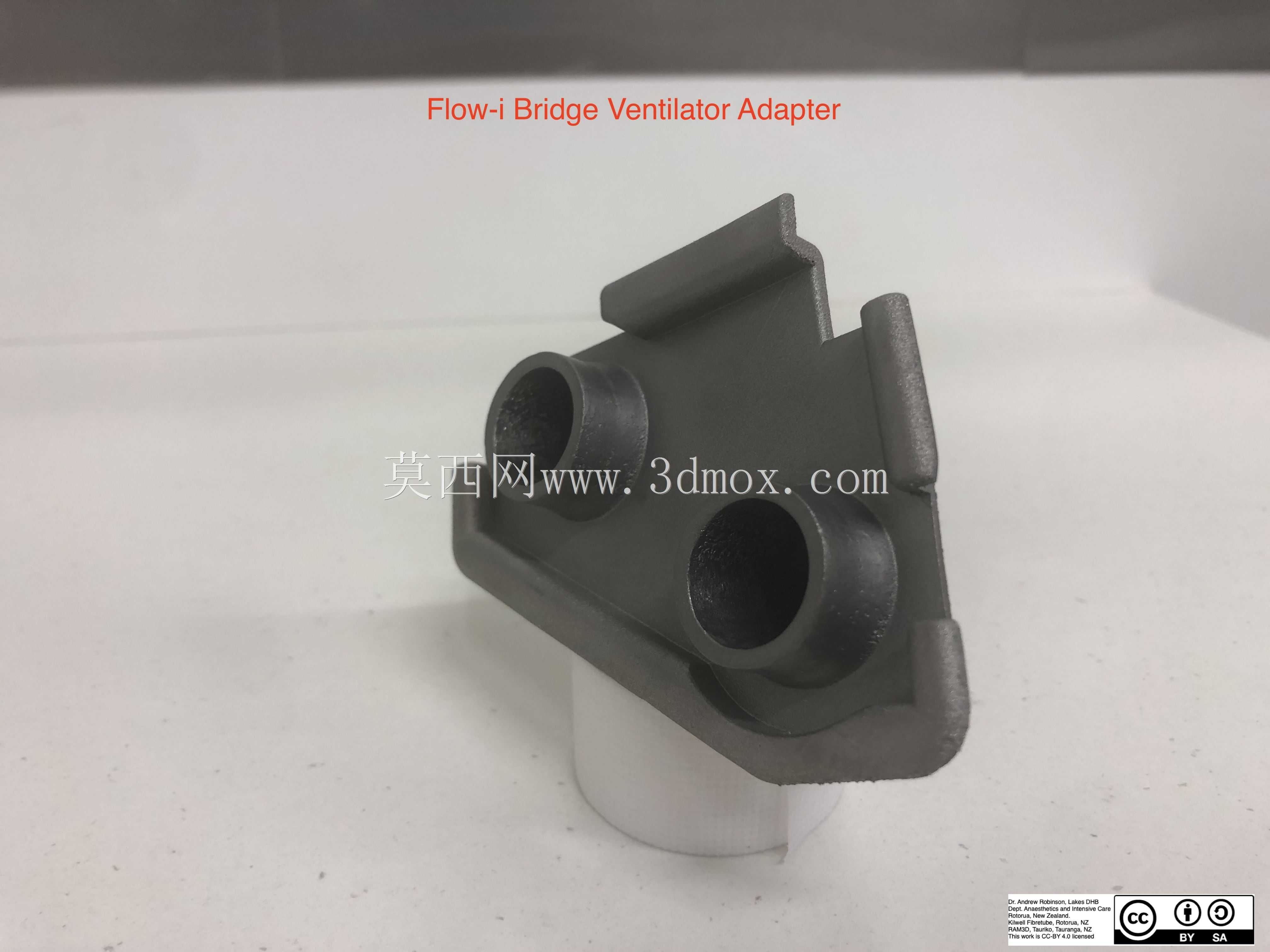

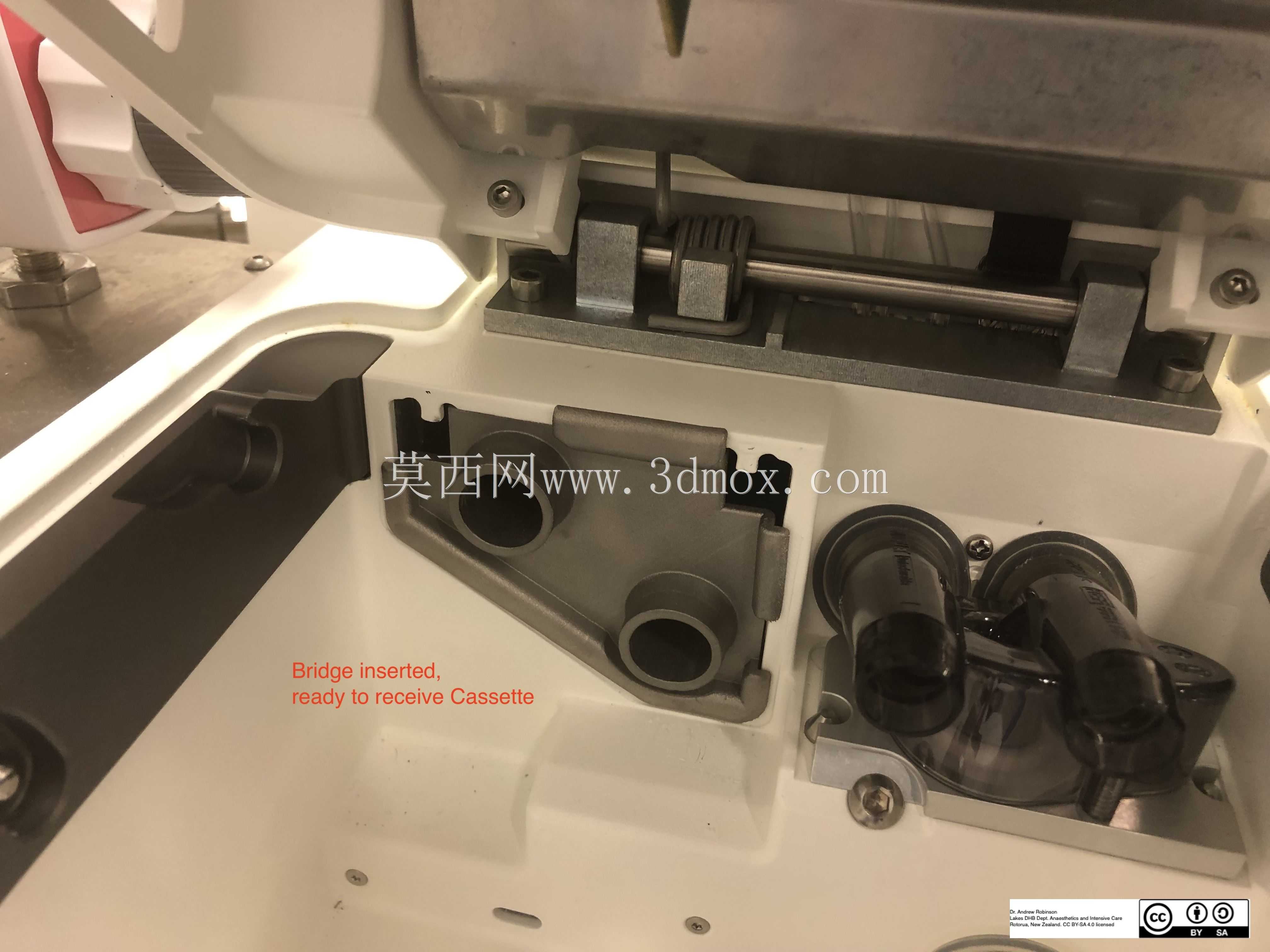

　　重构患者卡带与主机内部气路的连接路径。从结构布局来看，构件整体采用一体化成型的基座设计，底部为半球形导流腔，上方对称布置两个竖向插接筒，分别对应患者回路侧与主机气路侧的对接端口，基座两侧延伸出带定位卡槽的翼边，安装时可以直接卡入原插座插件的固定位，不需要额外在主机面板上打孔或者加装转接支架，原有设备的安装边界完全保留，现场改造作业不需要专用工装，医护或者设备保障人员按照原有插件的拆装步骤即可完成替换。气路设计上，桥接件完全绕开了原插座内部的容积反射器结构，两个竖向端口通过底部的半球形腔室直接连通，气流从患者回路进入后直接沿平滑弧面转向进入主机内部气路，没有多余的扩容腔与弯折死角，整机气体通路的总长度相比原结构大幅缩短。

　　气路内壁全程采用大圆角过渡，不存在截面突变的台阶区域，气流在通路内的沿程阻力更低，也没有可以滞留冷凝液的凹陷死角，在持续机械通气过程中，呼出气体携带的水汽可以随气流顺利通过，不会在桥接件内部积存，从结构层面减少了回路内冷凝水的生成概率。两侧的翼边除了承担安装定位功能外，边缘做了加厚处理，在插拔患者回路接头时可以承受侧向掰动的载荷，避免长期使用后翼边出现断裂；两个插接筒的外壁预留了密封圈安装槽位，装配对应规格的密封圈后可以保证对接面的气密性，通气过程中不会出现泄漏，满足呼吸支持设备的气路密封要求。基座表面的刻印标识区域可以标注气路流向与适配机型信息，避免现场改造时装反方向。在应急救治场景下，

　　这类改造件的核心价值在于快速挖掘现有麻醉机的呼吸支持潜力，不需要采购全新的呼吸机设备，仅通过替换单个插接构件就可以优化整机气路特性，让原本用于麻醉作业的设备可以快速转为重症监护通气用途，适配传染病流行期间医疗资源紧张的使用需求。从结构建模角度来看，该构件的建模重点在于对接端口的同轴度控制、底部导流腔的曲面顺滑度以及两侧安装卡槽的尺寸匹配，建模时需要先对照原OEM插座的安装点位反推安装边界，保证桥接件装入后和主机面板、患者卡带的贴合间隙符合要求，半球形导流腔的曲面需要和两个竖向筒体的内壁做相切过渡，避免曲面拼接处出现棱边干扰气流，插接筒的密封槽尺寸要对应常用呼吸回路密封圈的规格，保证装配后密封可靠。构件整体没有复杂的内部抽芯结构，采用常规医用级高分子材料即可通过注塑或者3D打印方式快速加工，小批量应急生产时不需要开发复杂模具，能够快速响应一线的改造需求。
