双天线工业无线路由器网关结构设计

　　这套结构围绕现场无线接入与边缘数据转发场景展开，常见于产线工位联网、车间设备数据采集、小型机房网络覆盖以及办公区域的有线无线混合部署。设备本体承担路由交换、无线信号发射、状态指示和外部接口转接功能，结构上需要同时兼顾散热、天线姿态调整、墙面或桌面放置以及后期维护拆装。

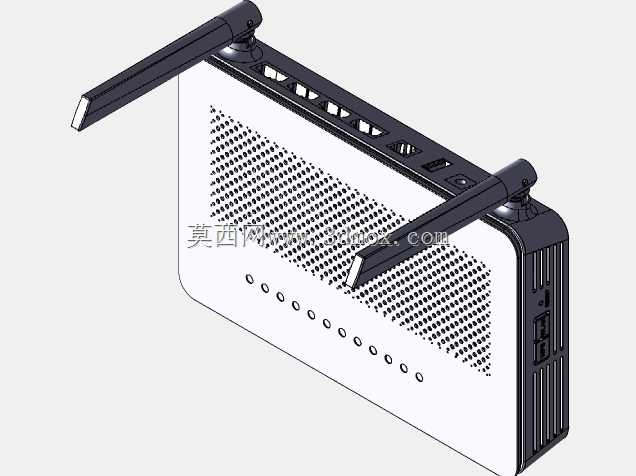

　　从外观看，主机采用扁平长方体布局，正面为大面积白色面板，面板上布置密集冲孔阵列。这些孔并非单纯装饰，而是对应内部主板、电源模块和无线芯片的散热风道，冷空气可从面板孔进入，热量经壳体侧面和后部缝隙排出。黑色侧框与白色面板形成分件，既便于模具脱模，也能在装配时通过卡扣和螺钉隐藏连接位置。顶部靠后区域设置两根外置天线，天线根部带有旋转关节，可在竖直面内俯仰调整，也能绕安装轴转动方向，方便根据现场遮挡情况改变信号覆盖角度。天线与壳体连接处保留了足够的转动间隙，避免极限角度下与顶面棱边干涉。

　　前面板下沿排列一排圆形指示灯，用于显示电源、系统运行、网络连接、端口活动等状态。灯孔位置与内部LED导光件一一对应，装配时需要控制面板与电路板之间的间距，防止漏光或指示灯偏位。壳体侧面可见多层竖向开槽和接口区域，适合布置电源口、以太网口、复位键以及扩展接口；接口边缘做了局部加厚，以承受网线反复插拔带来的载荷。顶面还预留了长条形开孔和小尺寸功能孔，可用于散热补充、挂装定位或标签标识。

　　建模时需要重点处理壳体分件关系。白色面罩可作为独立薄壁件，黑色中框承担主体支撑，内部再设置主板安装柱、限位筋和走线槽。安装柱高度要与PCB板厚、螺钉规格匹配，柱根增加加强筋，避免拧紧时发白断裂。散热孔区域要平衡开孔率与面板强度，孔距过密会削弱正面刚度，过疏又会影响温升控制；实际设计中可结合内部热源位置，让孔阵集中覆盖芯片和电源模块，而在螺钉柱、卡扣附近保留实体材料。

　　天线组件是结构校核的重点。单根天线包含杆体、铰接座、阻尼转轴和固定座，转轴需要提供持续阻尼，使天线调整后能够停留在任意角度。天线根部与上盖之间应预留旋转包络空间，尤其在天线完全放倒时，不能碰撞顶面散热槽或相邻接口。若设备支持墙装，挂墙孔方向和壳体重心需一起校核，保证挂上后天线转动不会导致整机前倾。

　　安装边界方面，扁平壳体适合放置在控制柜顶部、操作台旁或弱电箱内，四周需留出网线弯折半径和电源适配器空间；后部接口区域建议预留不少于线缆插头长度的操作距离，正面灯孔侧应朝向巡检人员便于观察。桌面放置时，底部可增加橡胶脚垫，减少振动滑移并抬高底壳，形成下部进风通道。若用于工业现场，外壳还可在筋位、卡扣和密封槽上进一步加强，以适应粉尘、温湿度变化和长时间连续运行的要求。整体结构把无线覆盖、接口扩展、散热通风和维护装配集中在一个紧凑盒体中，能够为通信终端类产品的结构设计与选型提供直接参考。
