THL T200智能手机带保护壳外观结构

　　该作品围绕一台THL T200智能手机及其配套手机壳进行外观级结构还原，建模重点放在整机外轮廓、背部形态、侧边按键、摄像头开孔、扬声器孔位和保护壳包覆关系上。对于从事消费电子结构设计、配件开发、逆向校核或展示模型搭建的人员来说，这类模型的价值不在于内部主板堆叠，而在于把可测量、可接触、可装配的外部边界表达清楚，使后续壳体设计、包装空间校核、工装定位和渲染展示都有可靠的几何依据。

　　从实际用途看，手机本体模型可用于消费电子外观方案评审、产品陈列动画、维修培训示意以及周边配件开发前期确认；手机壳部分则更贴近配件制造场景，可用于检查壳壁与机身背部的贴合趋势、侧边避让位置、摄像头区域开口范围以及底部出声孔的对应关系。虽然模型没有建立内部细节，但外部曲面和关键开孔已经能够支持外壳类产品的干涉判断。在真实项目中，保护壳并不是简单地在手机外面套一个等距厚壁件，摄像头凸台、边角圆角、侧键高度、接口边缘和背部微弧都会影响装配手感，若外轮廓偏差过大，成品壳会出现顶起、松动、按键卡滞或孔位错位。

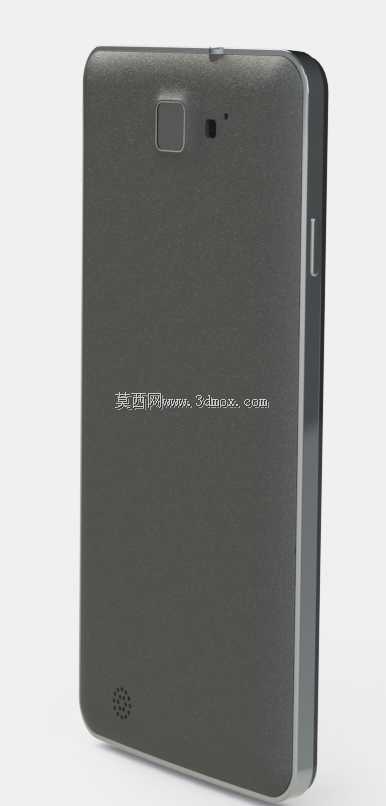

　　外形处理上，整机采用近似矩形的直板手机布局，背部为大面积平整面，四角做圆角过渡，侧边具有一定厚度。背部上方设置摄像头及相关小孔区域，旁边保留方形识别或装饰特征；侧边可以看到按键凸起，用于表达音量或电源按键的位置；下部布置密集小孔，对应扬声器出声区域。手机壳包覆在机身外侧后，需要在这些功能区域留出明确开口：摄像头窗口不能遮挡镜头，侧键位置要么开孔露出按键，要么做成一体式按压桥，底部出声孔则要保证声音传播通道不被封闭。模型把这些外部功能点集中体现出来，便于设计者在后续细化时判断哪些区域必须避让，哪些区域可以通过壳体造型增强握持感。

　　设计思路上，作品以物理测量为基础，优先保证机身长宽厚比例、背部曲率、边角半径和孔位相对位置的一致性。手机类产品对外观连续性较敏感，后盖与侧边之间不能出现生硬折角，圆角半径也要随整机厚度协调；若边角过大，视觉上会显得厚重，若边角过小，保护壳成型后又容易在跌落冲击时应力集中。背部摄像头区域属于配件设计的高风险位置，壳体开口通常要比镜头外轮廓略大，同时保留足够的唇边强度；开口过小会造成装配公差累积后摩擦镜头，开口过大则会削弱背部整体感。扬声器孔区虽然尺寸小，但对孔阵列的间距、孔径和排布方向有要求，模型中保留小孔特征，有助于后续核对壳体孔位是否与机身出声方向对齐。

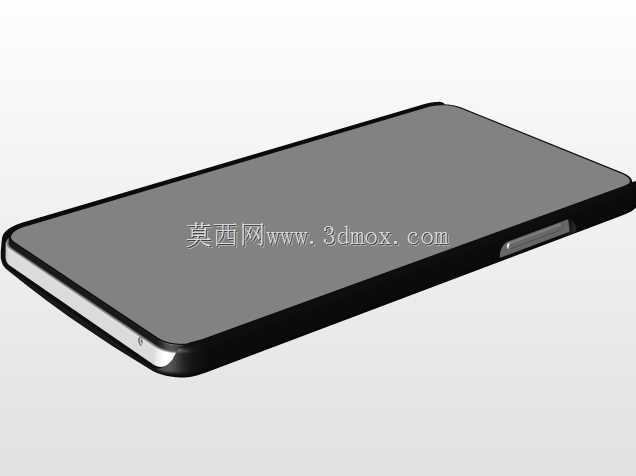

　　安装边界方面，手机壳与手机之间的关系主要体现为外包覆装配。设计时需要沿机身外表面留出均匀间隙，间隙过小会导致壳体难以装入，尤其在圆角和按键附近容易产生紧配；间隙过大则会使保护壳晃动，降低防护效果。侧边按键区域是装配难点之一，壳体若采用独立按键开孔，需要保证按键行程不被壳壁限制；若采用连体按键，则要在按键周围设置薄壁柔性区，使按压反馈清晰。背部摄像头开口、底部出声孔和边角包覆段共同构成壳体的主要边界，任何一处偏移都会影响实际装配。

　　在工程应用中，这类外观模型还可以作为夹具和检测工装的输入。例如为手机壳试制定位治具时，可以依据机身外轮廓制作仿形支撑面，让壳体在喷涂、检测或组装过程中保持稳定；为包装内衬设计时，也可根据带壳整机的最大外包络尺寸确认泡棉槽位。对于三维建模从业者而言，该模型提示了消费电子产品逆向建模的常见顺序：先确定整机大面和厚度，再建立边角圆角与侧边防滚弧，随后布置摄像头、按键、出声孔等功能特征，最后检查保护壳与机身之间的包覆和避让关系。整体结构简洁但特征位置明确，适合用于手机配件结构沟通、外观展示和外部装配校核。
