工业厂房水处理制备系统三维布局设计

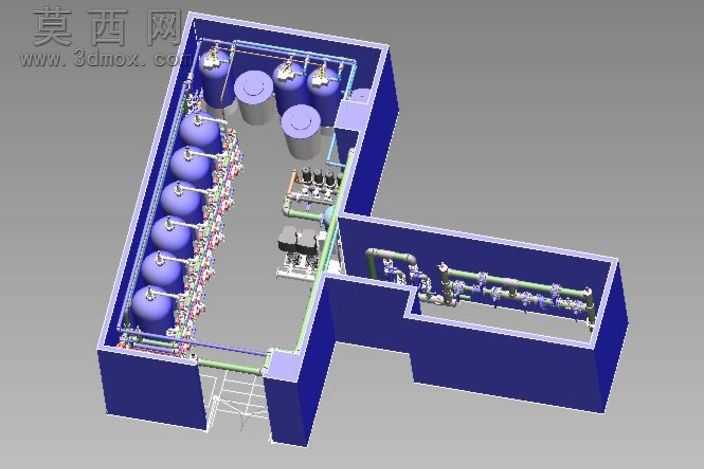

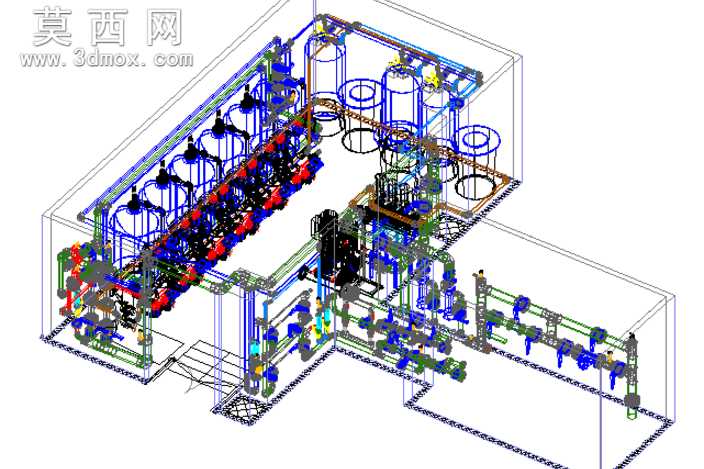

本作品为工业厂房内水处理制备系统的三维布局设计，整体采用剖切式厂房结构建模，清晰呈现封闭车间内部的设备排布与管线走向。建模过程中首先搭建L型厂房的墙体框架，采用深蓝色哑光材质模拟工业厂房的围护结构，通过半剖切的视角处理，无需隐藏构件即可完整展示内部所有设备的安装位置与空间关系。车间内部核心处理单元采用多组立式圆柱形罐体沿一侧墙体线性排布，罐体采用紫色哑光材质搭配顶部银色金属阀组，每台罐体配套独立的管路与控制组件，管路上清晰标注了阀门、仪表等附属构件的安装位置，还原真实水处理工艺的管路连接逻辑。罐体旁设置两台灰色圆柱形储水罐，作为处理过程中的中间储水单元，与主处理罐体通过横向管路连通。车间另一侧区域布置泵组、动力设备与主输送管线，绿色管路代表工艺主管道，沿墙体与设备间隙合理排布，避免管线交叉干扰，同时预留出设备操作与检修的通行空间，入口处设置爬梯构件，还原车间的人员通行设计。建模过程中对所有构件的比例进行严格把控，设备间距、管路管径、操作通道宽度均符合工业车间设计规范，材质区分清晰：金属管路采用银灰色金属质感材质，动力设备采用黑灰搭配的工业设备材质，地面采用浅灰色水泥质感材质，墙体采用深蓝色哑光涂装材质，通过不同材质的区分让整个系统的结构层级一目了然。设计思路围绕水处理工艺的流程逻辑展开，从进水端的泵组输送，到多组罐体的分级处理，再到出水端的管路输出，整个工艺流向在三维布局中清晰顺畅，同时兼顾车间空间利用率，在有限的厂房空间内合理排布所有处理设备与管线，既满足工艺生产的功能需求，也预留足够的检修维护空间，整体模型结构完整，构件细节丰富，可直观展示水处理车间的整体布局与系统构成，为水处理工程的方案展示、布局优化提供直观的三维参考。
