框架式带防护顶动力机组三维结构设计

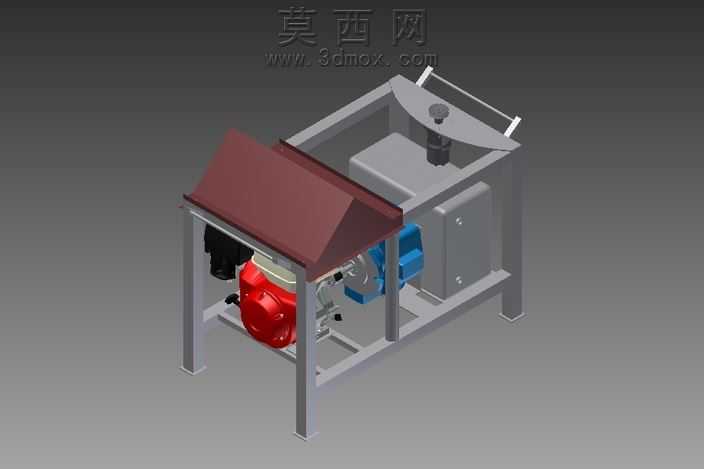

本作品为框架式集成动力机组的三维设计成果，采用Autodesk Inventor完成全参数化建模与装配校验，整体以方管型材搭建的承力框架作为核心承载基体，建模阶段严格遵循等比例实物测绘尺寸，对每根框架型材的截面规格、连接孔位、支撑脚结构都做了精准还原，保证框架整体的结构刚度与装配合理性。模型顶部设计有坡式防护顶棚，采用暗红色哑光材质模拟金属防雨罩的质感，建模时对顶棚的折边结构、与框架的连接固定位都做了细节刻画，还原防护结构的实际安装形态。动力核心区域集成了红色涂装的内燃机动力单元、蓝色传动组件与灰色电控箱体，建模过程中对内燃机的外壳曲面、散热筋结构、连接管路接口，传动组件的壳体轮廓、轴系对接位，电控箱的门板、锁扣、散热槽等细节都做了分层建模，不同部件赋予差异化的材质属性：内燃机部分采用亮面烤漆金属材质，还原动力部件的漆面质感；框架型材采用磨砂银灰色金属材质，体现结构件的金属肌理；传动组件采用半哑光工程塑料与金属结合的材质表现，电控箱体采用哑光冷轧钢板材质，通过材质参数的调整区分不同部件的物理属性。整体装配采用自下而上的设计思路，先完成单个零件的建模校验，再按照实际装配顺序完成机架搭建、动力单元固定、传动组件对接、电控系统安装、防护顶棚装配的全流程约束，所有部件之间不存在干涉问题，转动与对接部位的配合间隙都符合实际工业装配要求。渲染阶段采用工作室均匀布光方案，通过多角度光源投射凸显模型的结构层次与材质差异，阴影参数调整至柔和自然的效果，既清晰展示机组的整体布局，也能呈现各部件的细节特征，完整还原了这类集成动力机组的工业设计形态，可用于相关设备的结构展示、方案演示与教学参考使用。
