L293D直插双列直插电机驱动芯片

　　在小型自动化设备、教学实验平台以及各类直流电机控制场景中，L293D是一款应用极为广泛的四通道H桥驱动器件。这款PowerDip16直插封装的驱动芯片，能够同时驱动两路直流电机或者一路步进电机，内部集成了续流二极管与逻辑控制电路，可直接接收单片机输出的TTL电平信号，将控制端微弱的逻辑电流放大为足以驱动小型电机的功率输出，省去了外围分立功率管搭建H桥的繁琐布线工作。

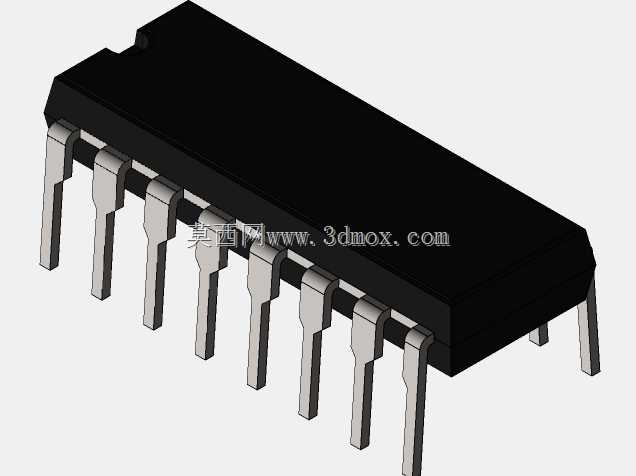

　　从实际电路布局角度看，双列直插16引脚的封装形式兼顾了面包板快速搭试与PCB焊接两种使用需求。芯片本体为黑色矩形塑封结构，两侧各引出8根鸥翼式金属引脚，引脚间距严格遵循标准2.54mm网格，这一尺寸边界决定了它在电路板上占用的横向宽度约为6.4mm，加上两侧引脚伸出长度后整体宽度接近10mm，长度方向约19.3mm，塑封本体高度约3.3mm，引脚向下弯折后总高度约4.8mm。建模时需要特别注意引脚根部的弯折弧度与末端平直段的比例，鸥翼引脚在插入DIP16插座时，平直段需要保证至少1.5mm的有效接触长度，弯折圆角过小会导致插拔应力集中在引脚根部，长期使用后容易出现引脚断裂。

　　芯片本体顶部一侧设置有半圆形定位缺口，这是直插封装器件统一的引脚1识别标记，三维建模时该缺口的圆弧半径与本体端部圆角需要区分处理，缺口深度约1mm，用于装配时确认方向，避免反向插装造成电源与地引脚短路。引脚材质为镀锡铜合金，截面为矩形，宽度约0.5mm，厚度约0.25mm，相邻引脚中心距2.54mm，在布局插座或绘制PCB封装时，引脚焊盘宽度通常取0.6mm，长度延伸至本体外侧约3mm，保证焊接时焊锡能够充分浸润引脚侧面。

　　在功能特性层面，L293D的驱动通道分为两组，每组配备独立的使能引脚，当使能引脚为高电平时对应通道输出有效，低电平时输出呈高阻态，可实现电机的自由停止。每个通道的输出峰值电流可达1.2A，持续工作电流约600mA，工作电压范围宽，逻辑侧供电4.5V至7V，功率侧供电最高可达36V，能够适配6V、12V、24V等多种常见小型电机的额定电压。芯片内部的热保护电路在结温超过150摄氏度时会自动关断输出，不过在实际散热设计中，直插塑封本身的热阻较大，若长时间满负载驱动电机，仍需在芯片下方预留散热铜箔区域，或在高占空比应用中加装小型散热片，建模时若要还原散热片装配状态，需要在芯片本体顶面预留平整的贴合面，避免顶部丝印字符区域的凹凸干涉散热片安装。

　　从设备集成的安装边界考虑，采用DIP16插座安装时，插座本体高度约5mm，加上芯片插入后的总高度约8mm，在机箱内部竖向空间紧张的场景下，需要提前核算上层电路板或结构件的避让距离。若直接焊接在PCB上，芯片本体底面与电路板表面的间隙约0.3mm，这一缝隙用于清洗焊接后残留的助焊剂，建模时不可将塑封本体底面与PCB板面完全贴合，否则会误导工艺人员对焊接间隙的判断。引脚的向外张开角度也需要符合塑封器件的成型规范，引脚末端相对根部向外偏移约0.5mm，既方便插入插座导向，又能保证焊接时引脚与焊盘的对中容错空间。

　　在智能小车、机械臂关节驱动、小型传送带调速这类典型应用里，L293D通常布置在控制板的功率区域，靠近电机接线端子布置以缩短大电流走线长度，逻辑引脚侧靠近单片机IO口排布，减少信号线交叉。三维模型完整还原了塑封本体的哑光黑色质感、引脚的金属光泽以及顶部定位缺口的细节，可直接用于电路板结构干涉检查、整机装配可视化以及教学演示场景，帮助结构工程师在设计阶段就确认芯片与周边电容、接线端子、外壳立柱之间的安全间隙，避免后期打样后出现元件高度冲突、插座插拔空间不足等问题。
