小型太阳能电池板光伏组件结构

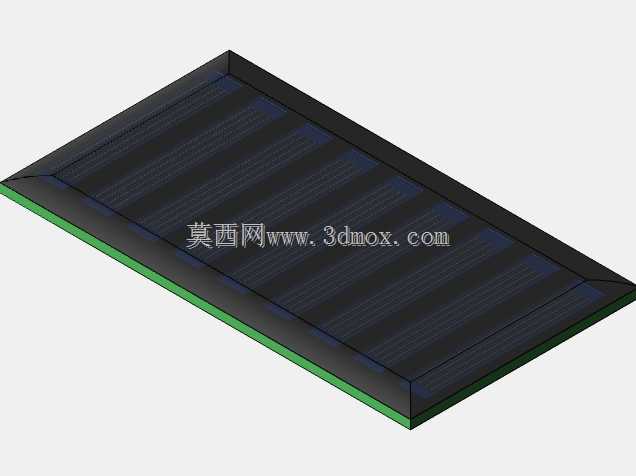

　　该结构表现的是一块小型平板式太阳能电池板，整体采用薄矩形板件形态，外形尺寸为38毫米乘68毫米，适合在空间受限的低功耗电子装置、教学实验平台、户外传感节点、小型机器人或便携设备中作为光电转换部件使用。模型重点还原了电池板的层叠外观与安装边界：上表面为深色受光区域，内部可见多条平行电池条带及汇流排布，边缘以绿色基板层和深色封边层区分，能够直观体现光伏组件表面封装、侧边厚度和底部承托结构之间的关系。

　　从设备用途看，这类小尺寸电池板并不面向大型光伏电站，而是承担局部取电、辅助供电和能量采集功能。实际应用中，它常被布置在设备外壳顶面、传感器支架上方或小型移动平台的外露平面，通过接收环境光照产生电能，再配合充电管理电路、储能电池或低功耗控制板完成持续供电。由于板面呈扁平状，安装时对高度方向占用较小，适合嵌入薄壳类产品；但受光面需要保持朝外并尽量避免遮挡，因此在结构布局时应同时考虑照射角度、表面维护、线缆引出方向以及与周边零件的间隙。

　　建模思路上，薄板主体可按分层结构理解：最上层为透明封装或玻璃覆盖区域，中层为电池片与栅线图形，下层为承托基板，侧边通过封边材料形成保护。三维表达时不需要把微观半导体工艺逐层展开，而应抓住工程装配中最常涉及的外形轮廓、厚度、受光面范围和边缘约束。板面电池条带采用规则平行阵列，能够反映组件受光区的基本划分；四周封边略高于或包覆基板边缘，可在模型中通过不同颜色和实体层次表现，使设计人员在干涉检查时更容易判断外轮廓与安装面。

　　在安装边界方面，38乘68毫米的矩形轮廓决定了它更适合螺钉固定、背胶固定、卡槽压固或支架夹持等方式。若采用螺钉连接，需要在四角或长边外侧预留孔位，并注意孔边与电池有效受光区之间保持距离，避免压裂封装层；若采用背胶或双面胶固定，则底部平面应保持连续、平整，表面粗糙度和清洁度会直接影响粘接可靠性；若采用卡槽结构，槽宽应容纳板件总厚度，并在受热膨胀时保留轻微间隙。电池板侧边较薄，受集中载荷后容易出现隐裂或边角损伤，因此压块、卡扣和支撑筋不宜直接压在电池片区域，更适合作用于边缘封装带。

　　结构设计时还要考虑线缆或焊盘位置。小型光伏板通常在背面或一端引出正负极导线，模型虽主要展示正面外观，但在整机布置中应为引线留出弯折半径和走线通道，避免装配后导线被外壳夹紧。若电池板与电路板邻近安装，需确认背面焊点、绝缘膜和金属支架之间的电气间隙；若设备长期处于户外环境，还应在外壳设计中兼顾排水、防尘和防磕碰，使受光面既能接收光照，又不会因积水、积灰或机械冲击降低使用寿命。

　　从选型配合角度看，该类组件的价值在于以较小体积提供辅助能源，结构工程师需要关注的不只是板面尺寸，还包括厚度方向层叠、固定方式、出线位置、倾角调节以及与储能元件的空间关系。将该模型放入整机装配后，可以用于检查面板与外壳开窗是否匹配、支架是否遮挡受光区、紧固件是否与边缘干涉、维护时是否能够单独拆装。对于教学和验证场景，该结构也适合演示光伏元件的基本组成、薄板件安装特点以及新能源小型设备中的能量采集布局。

　　整体而言，模型以简洁的实体分层和表面纹理呈现太阳能电池板的工程特征，没有复杂运动机构，却对安装平面、外轮廓边界、受光区域和侧边防护提出了明确要求。设计人员可在此基础上补充背部接线盒、固定孔、压块、密封胶条或角度支架，使其融入具体产品；在进行结构评审时，应重点核对板件厚度与卡槽间隙、受光面与外壳开窗的重合度、周边零件阴影范围，以及长期光照和温度变化后封装边缘与固定结构之间的兼容性。
