多关节工业机械臂夹持作业结构

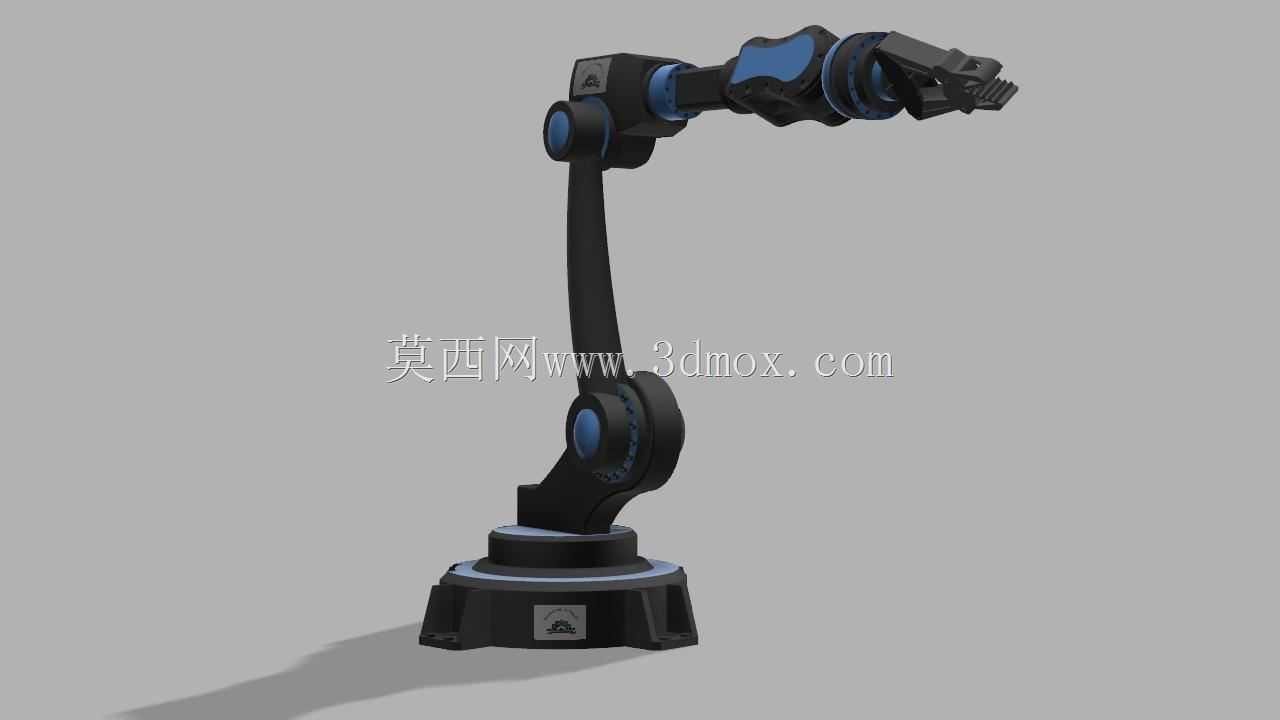

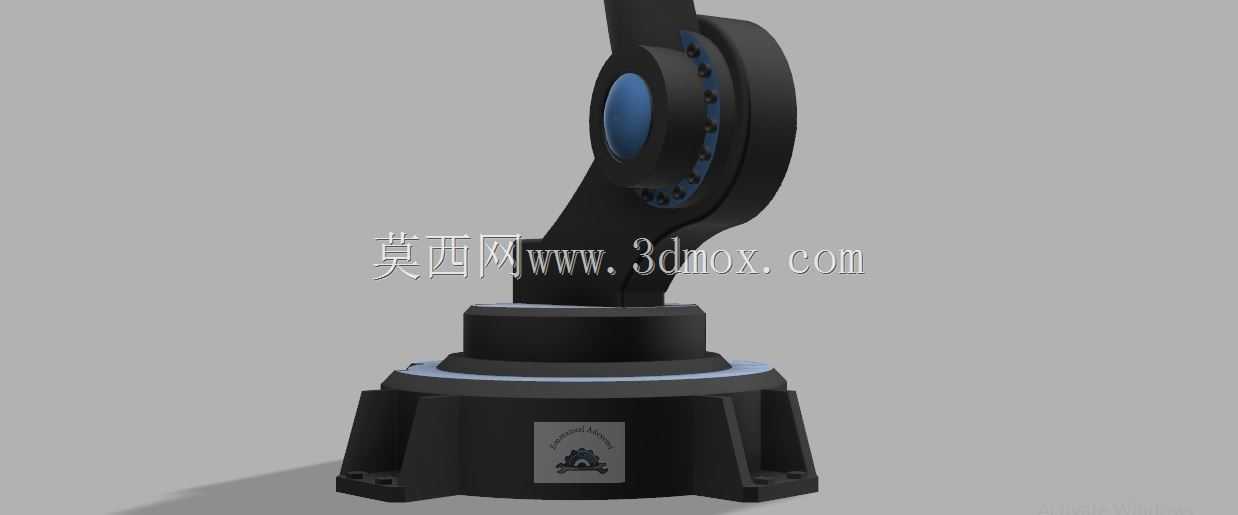

　　这套多关节机械臂结构面向中小型自动化工位的取放、搬运、上下料与夹持作业，整体采用立式回转底座加大臂、小臂、腕部和末端夹爪的串联布局。底座承担整机支撑、回转定位和线缆汇集作用，下部为较宽的多边形安装座，能够在设备台面、工装支架或机器人单元框架上形成稳定支撑；安装时需要在底座周边预留维护空间，尤其要保证底座回转范围内没有管线、护栏或料架干涉。大臂从底座向上延伸，承担主要举升和跨距动作，其截面与关节连接处做了加强过渡，适合在反复启停、变姿态抓取的工况下保持刚性。小臂位于大臂前端，用于扩大作业半径并调整末端到达位置，腕部则通过多轴转动补偿姿态，使夹爪能够以不同角度接近工件。末端执行器为平行夹持式结构，夹指区域留出开合行程，可针对规则块料、小型壳体、工装件或工序半成品进行抓取；在实际产线中，这类机械臂常布置在机床上下料工位、检测台旁、装配线转接位、包装前段或实验教学平台上，用来替代人工完成重复性取件、转序、码放和定位动作。

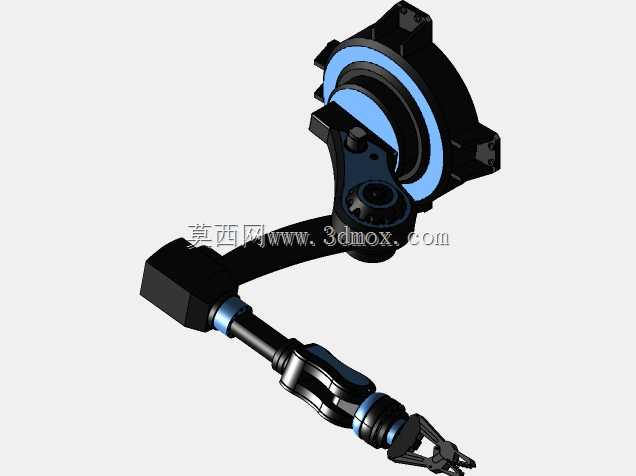

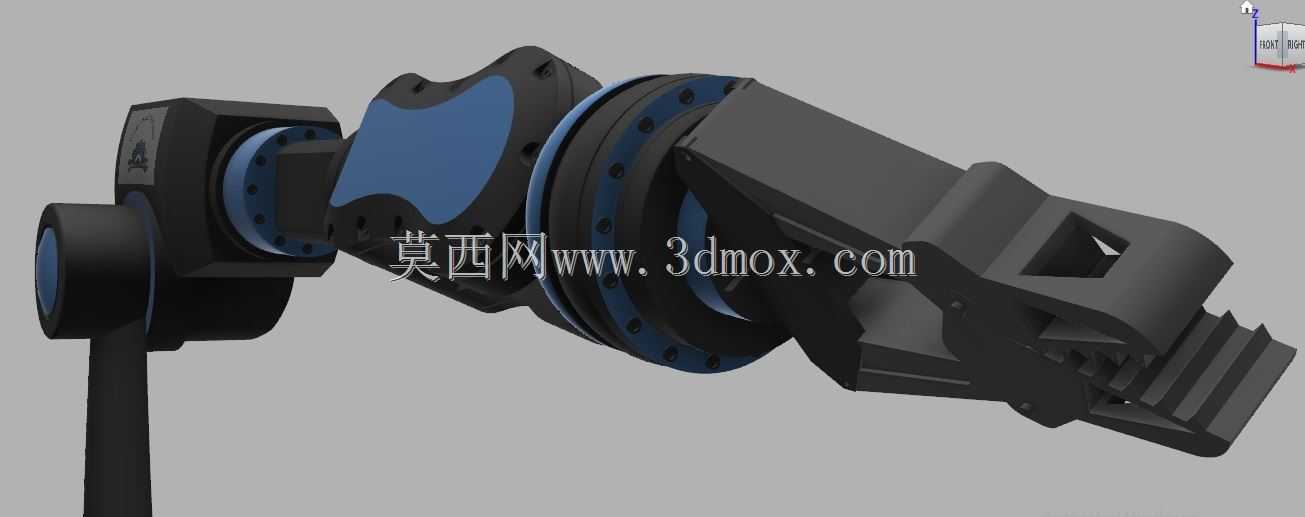

　　从设计思路看，该结构重点处理了关节布置、运动包络和外观防护之间的关系。各关节采用外置壳体包覆内部传动与走线空间，关节轴线处设置圆形端盖区域，便于在详细设计阶段布置伺服驱动、减速器、轴承、限位元件和维护盖板。臂体外形并非单纯追求曲面效果，而是在关节附近保留较厚的结构区域，向臂杆中段逐渐收束，既体现轻量化趋势，也为内部电缆、气管或传感器线束提供通道。底座上方的回转关节与大臂下端形成紧凑连接，减少悬臂初始高度带来的倾覆力矩；大臂与小臂之间的关节位于运动受力较集中的位置，壳体轮廓围绕铰接中心展开，方便装配时对同轴度和转动间隙进行控制。腕部关节靠近末端负载，结构相对短巧，可降低夹爪和工件重量对远端惯量的影响。

　　在尺寸与安装边界上，建模和选型时不能只看机械臂伸直后的最大半径，还要结合底座高度、臂厚、关节外径和夹爪长度校核真实可达空间。竖直方向上，底座需要固定在平整支撑面上，地脚区域应预留螺栓紧固位置；大臂向后仰起时，后端轮廓可能进入底座侧后方空间，因此围栏、电气柜和料盘不能紧贴布置。水平方向上，小臂完全伸展时末端可覆盖较远工位，但靠近极限半径处承载与挠度都会更敏感，抓取较重工件时应让作业点尽量靠近底座中心。夹爪开合方向、腕部翻转角度和工件外形共同决定取件姿态，若工件边缘较薄或表面易损，可在夹指内侧增加软垫、定位槽或快换接口；若工位需要吸盘、焊枪或检测探头，也可将末端法兰作为通用连接界面进行替换。

　　现场应用中，机械臂周围通常需要配置工件定位治具、来料托盘、安全防护和控制系统信号接口。底座侧方和背部应留出走线弯曲半径，避免腕部连续旋转时拉扯线缆；关节运动区域要与操作人员通道隔离，并在示教、维护和自动运行模式下分别确认限位范围。对于三维结构设计人员，该模型可用于校核关节空间、检查夹爪与工件干涉、规划机器人单元布局，也可作为教学演示中理解串联机器人姿态变化的参考对象。整体结构层次清晰，底座、臂杆、关节壳体和末端夹爪分工明确，能够直观呈现工业机械臂从支撑、传动到执行抓取的完整机械构成。
