立柱折臂式助力搬运机械手结构

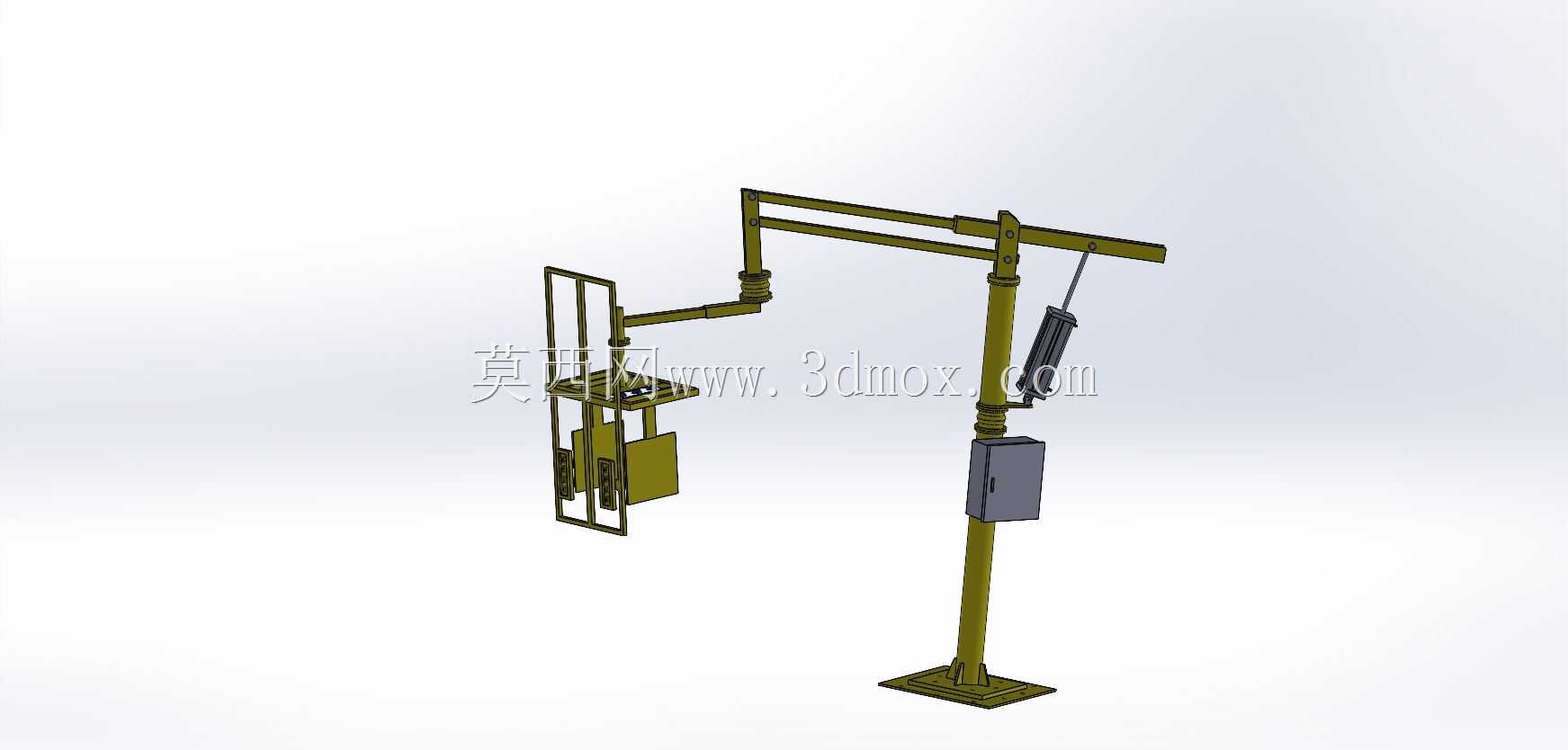

　　这套立柱折臂式助力搬运机械手主要面向车间内中短距离、重复性的工件取放与辅助装配场景，常见于机加工上下料、箱体搬运、零部件翻转、工位间转移以及轻型装配线。设备采用落地立柱作为承载基础，上方布置两级可回转的水平臂杆，末端通过悬挂结构连接执行夹具，能够在固定半径覆盖范围内完成升降、横移、旋转和对位动作。相比人工直接搬抬，该结构把工件重量主要传递到立柱和底座上，操作者只需施加较小的引导力即可调整工件姿态，适合节拍稳定但负载不宜完全由人工承担的工序。

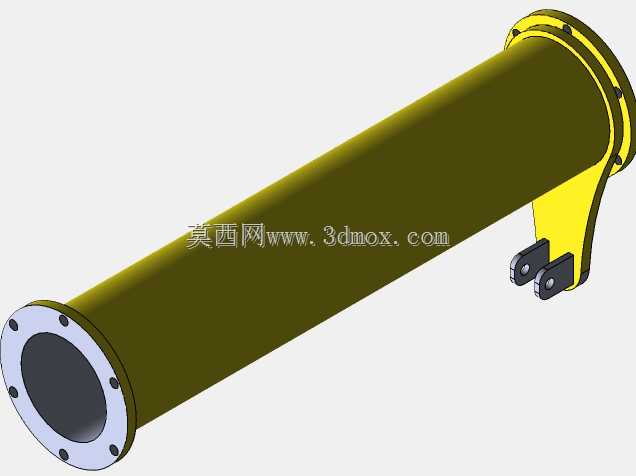

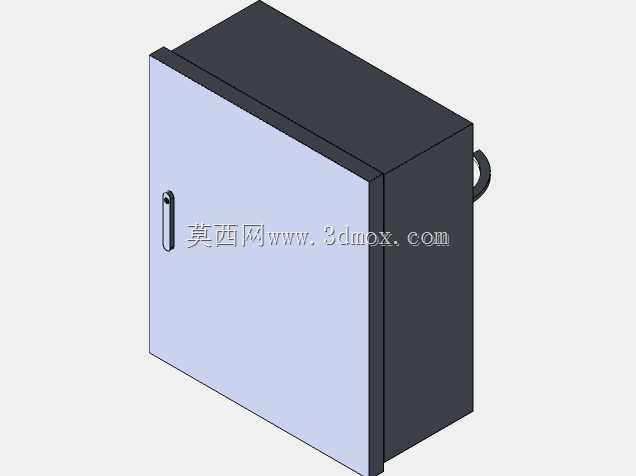

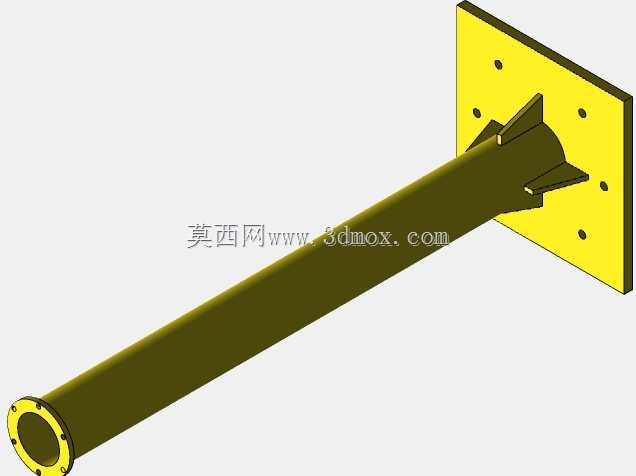

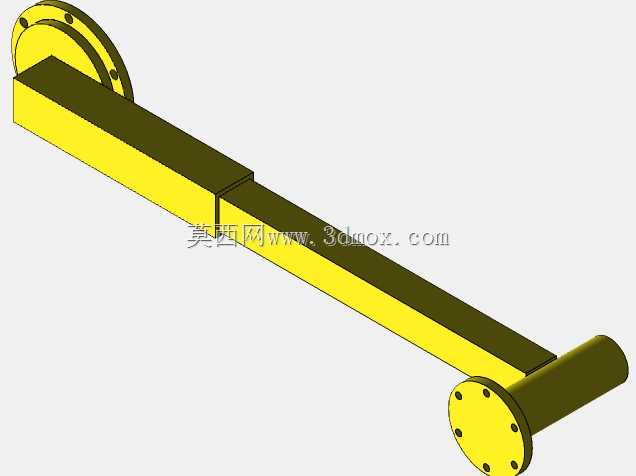

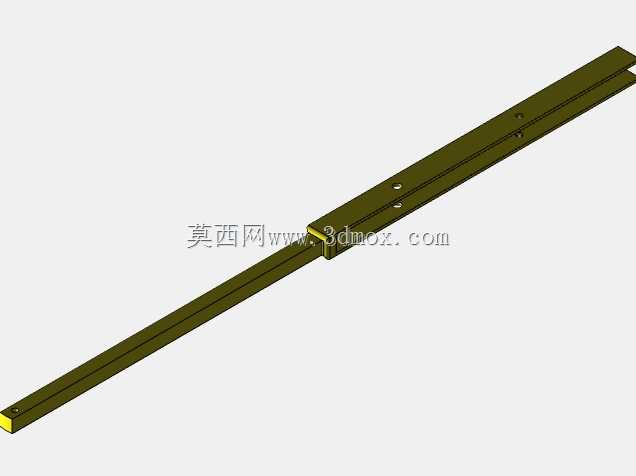

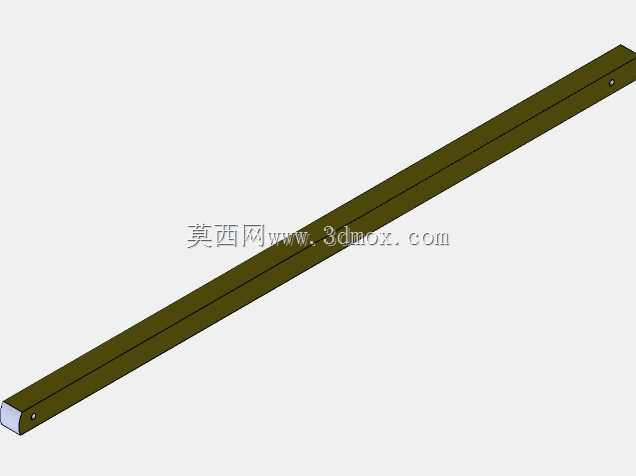

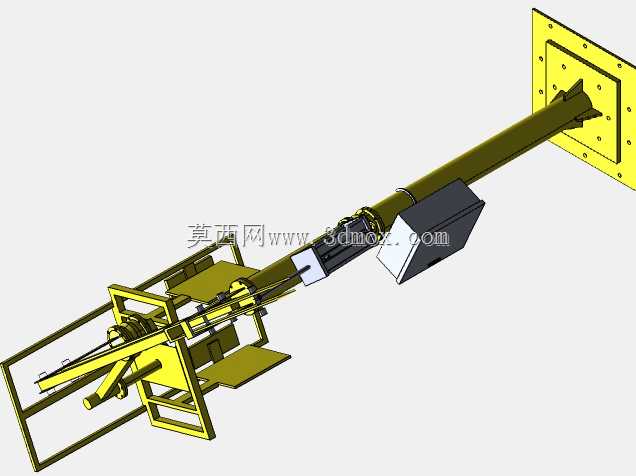

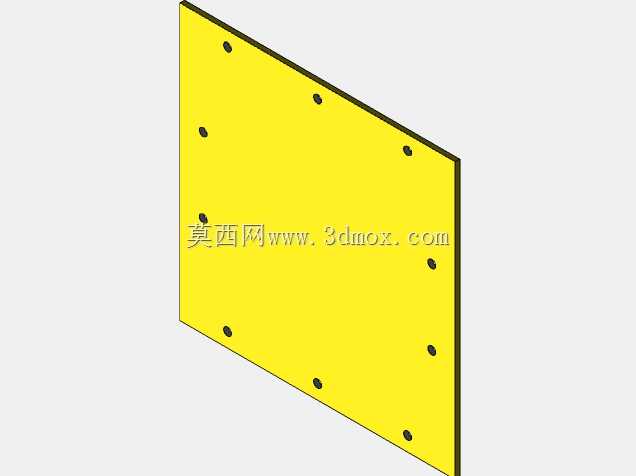

　　从结构组成看，底部为方形安装底板，板面预留地脚固定位置，立柱垂直安装在底板中心区域，承担弯矩、扭矩和竖直载荷。立柱中段设置电气或气动控制箱，用于布置阀组、开关、接线端子或气源处理元件，使动力控制路径靠近执行端，减少管线过长带来的干涉。上部水平臂采用折臂形式，第一段臂绕立柱回转，第二段臂相对第一段铰接回转，两段臂杆共同形成扇形工作区域。臂杆截面以矩形或方管形式表现，外形规整，便于在三维设计中校核壁厚、连接焊缝和螺栓布置。

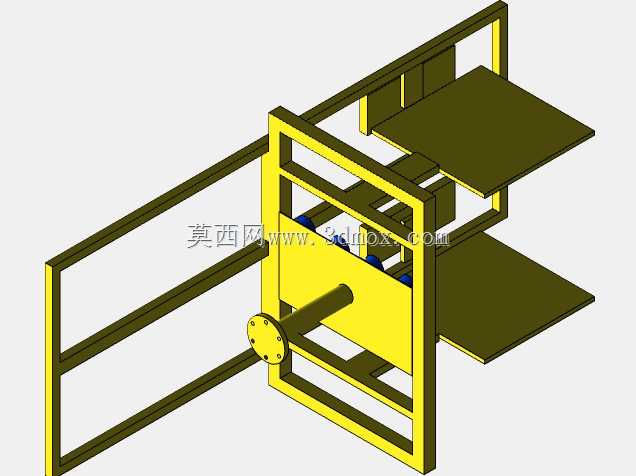

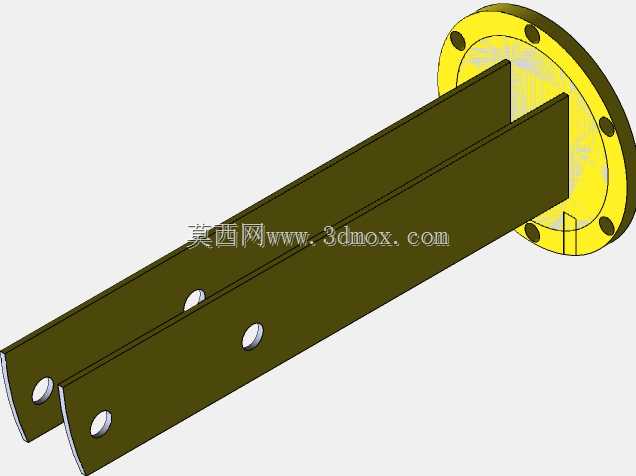

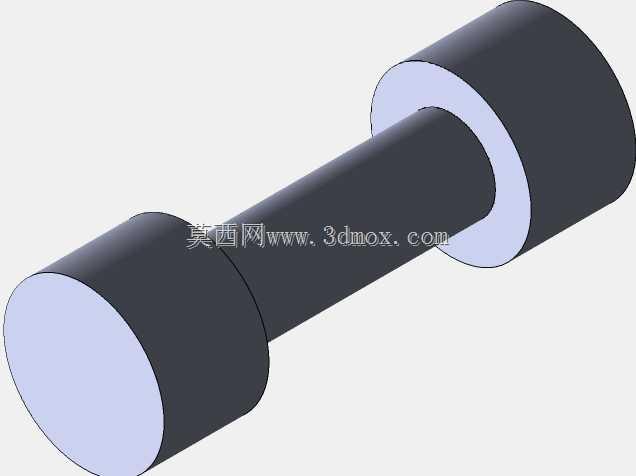

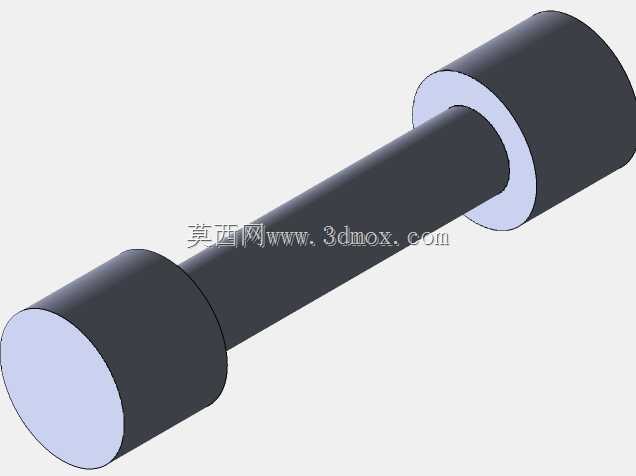

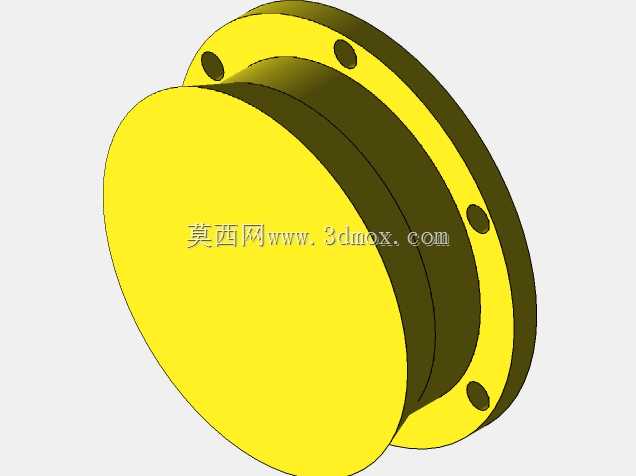

　　末端悬挂部分包含竖直导向、升降执行件和夹具连接接口。图中末端框架式夹具体适合夹持箱型、板状或规则轮廓工件，夹具两侧设置导向框和承载托板，可在抓取后限制工件摆动。升降动作可由气缸、电缸或平衡装置提供，折臂关节处则通过回转支承、衬套或铰接轴实现水平方向转动。实际设计时，需要重点确认末端最大负载、臂杆完全展开时的倾覆力矩、立柱根部应力以及地脚螺栓承受的拉压组合载荷。若用于频繁操作，还应在关节处加入阻尼或制动结构，避免臂杆在空载或急停时自由漂移。

　　安装边界方面，该设备属于固定式工位装备，底座需要落在平整且具有足够承载能力的混凝土地面或钢结构平台上。布置时不能只看模型占地，还应预留臂杆旋转扫掠范围、操作者站位、工件上下料通道以及维护空间。立柱高度决定末端可达到的最高取放点，水平臂展开长度决定半径覆盖能力，折臂收拢后的最小半径则关系到设备在狭窄工位中的通过性。末端夹具最低点、升降行程和工件自身高度需要共同校核，以保证工件能从料架、工作台或输送线高度顺利取放。

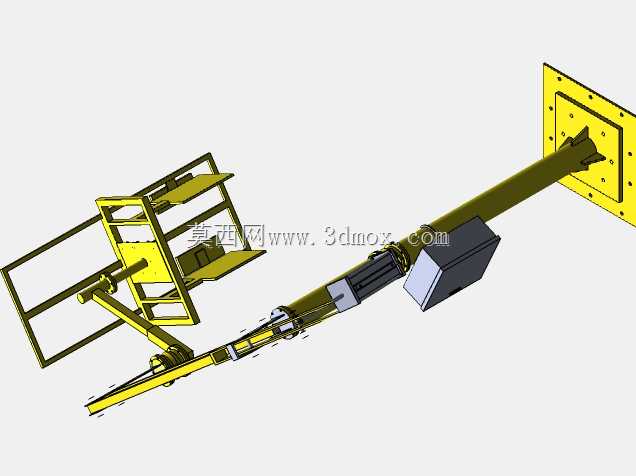

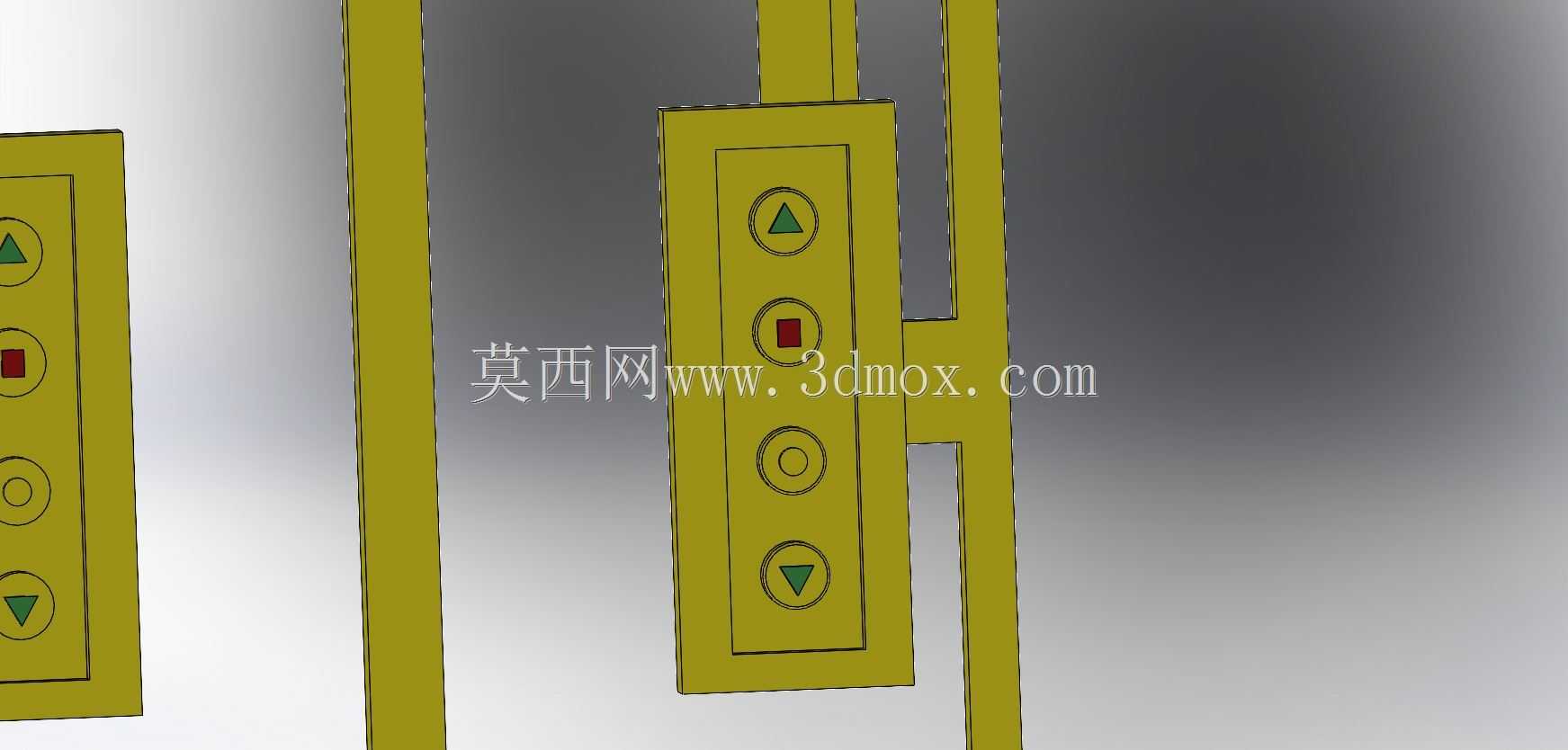

　　设计思路上，这类助力机械手强调“刚性承载、柔性操作”。臂架部分需要具备足够刚度，控制末端下垂和扭转；操作部分则应轻便灵活，使人员能够通过手柄或夹具上的按钮完成上升、下降、夹紧、释放等动作。三维建模时应把立柱、回转座、臂杆、铰接轴、气缸、控制箱、末端夹具和地脚板分别建立为可装配单元，便于检查运动极限位置。尤其要模拟臂杆在完全伸直、折叠回转、末端下降到低位以及夹具携带最大轮廓工件时的状态，确认管线不会被拉扯，夹具不会与立柱、控制箱或地面发生碰撞。

　　在工程应用中，该结构可根据工件形状更换末端执行器，例如真空吸盘、夹爪、托叉、吊钩或专用抱夹。对于表面平整的板件，吸盘方案更利于快速取放；对于箱体或带框架工件，双侧夹持和底部承托组合更可靠；对于需要精确定位的装配工序，可在末端增加导向销或浮动接头。折臂式布局的优势在于覆盖范围灵活、占地面积相对集中，且不需要像大型龙门设备那样铺设长导轨；局限在于作业半径受臂长限制，远距离转运仍需配合输送线或周转车。整体结构适合作为车间工位级省力化、自动化改造的基础机械装置。
