医用推车式超声诊断扫描设备

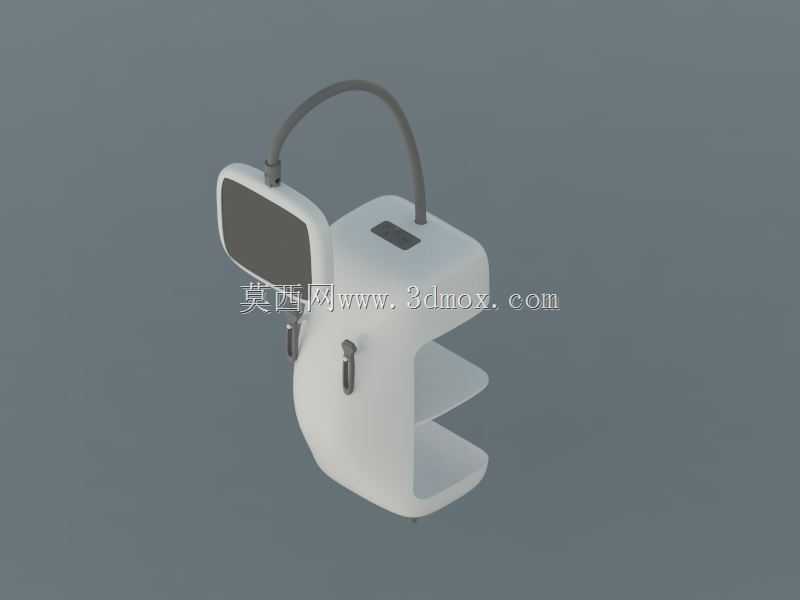

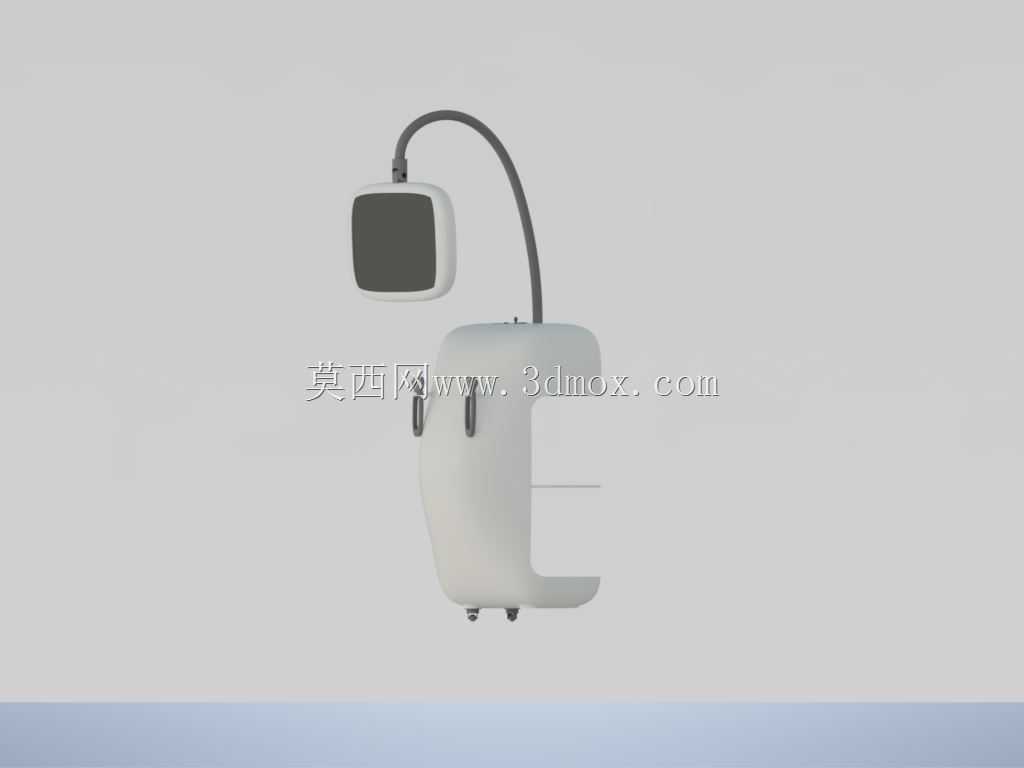

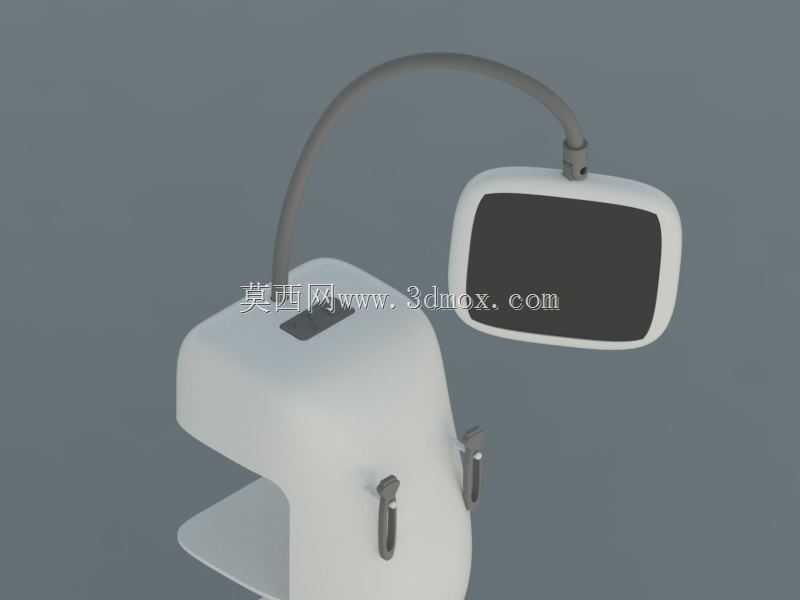

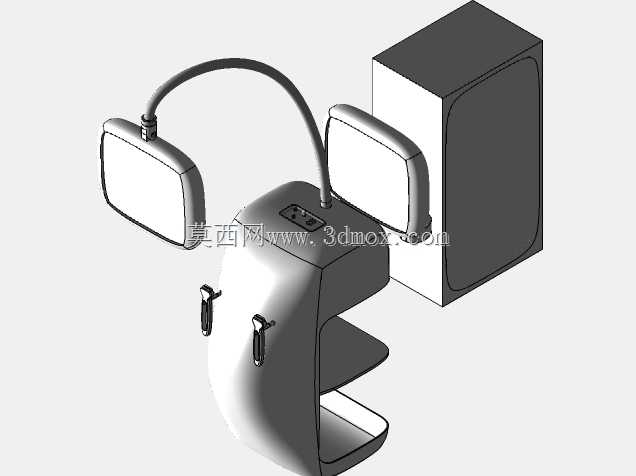

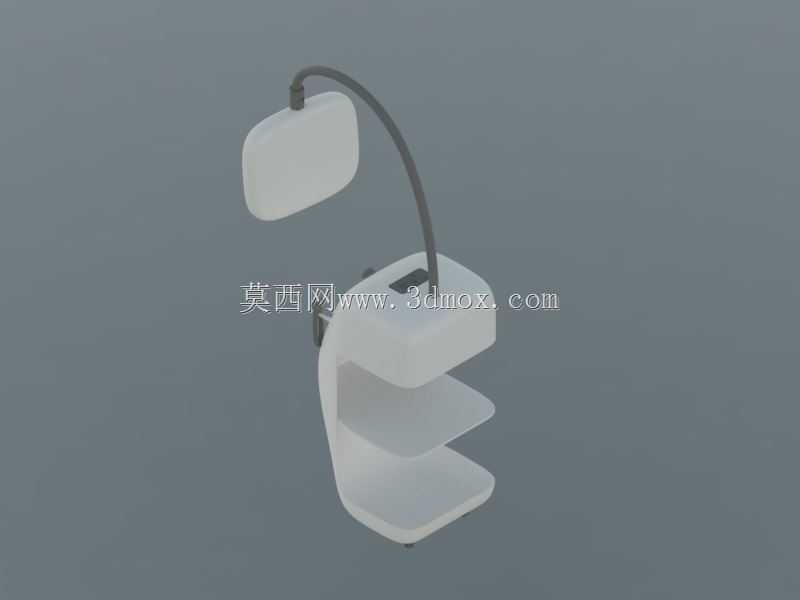

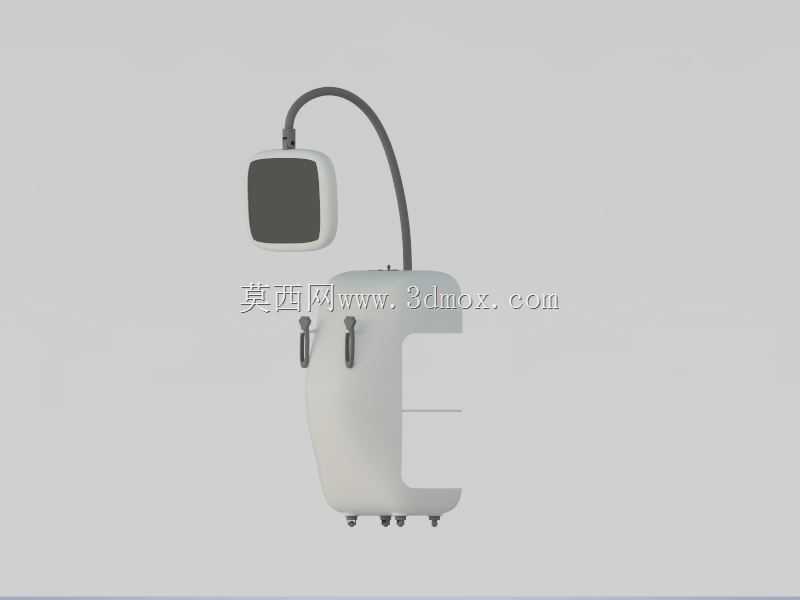

　　这套三维结构呈现的是一台面向临床检查场景的移动式超声诊断装置，整体由主机承载底座、立式支撑机身、柔性悬臂以及可调节显示终端构成，核心用途是在产科、腹部、心血管等检查中完成人体内部组织的超声成像，图中所展示的形态尤其对应宫内胎儿扫描这类需要长时间近距离观察、医生反复调整视角的工作场景。设备没有采用固定台式安装方式，而是以可移动承载结构为基础，底部预留推车边界与脚轮布置空间，方便在诊室、病房、急诊区域之间转运；主机下部的托盘式延伸结构可承托探头、耦合剂与打印附件，机身侧面设置的挂扣用于收纳超声探头，避免线缆拖地和探头磕碰。

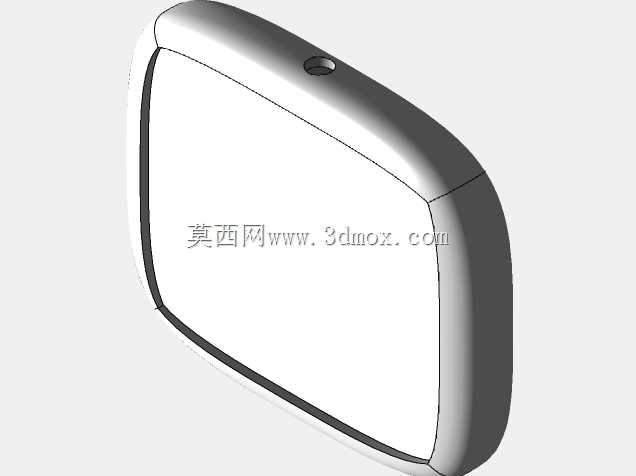

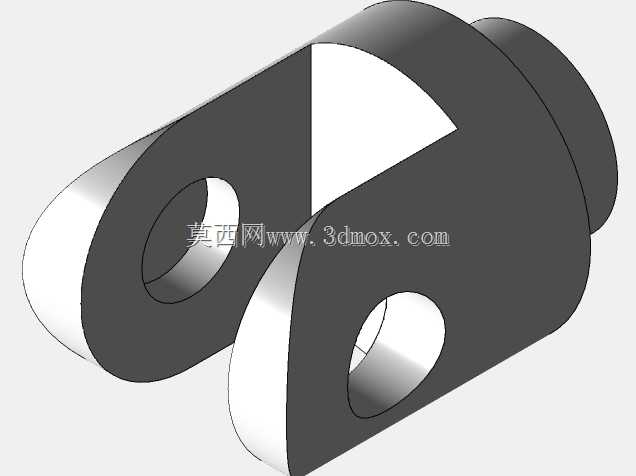

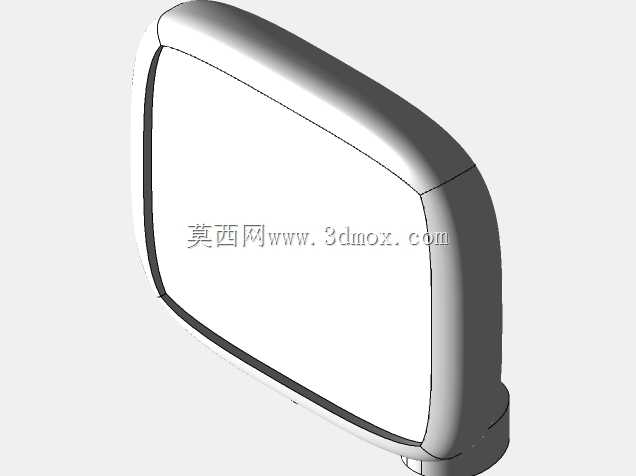

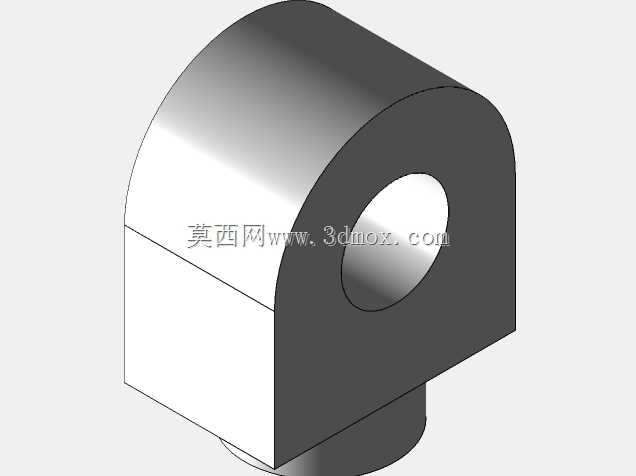

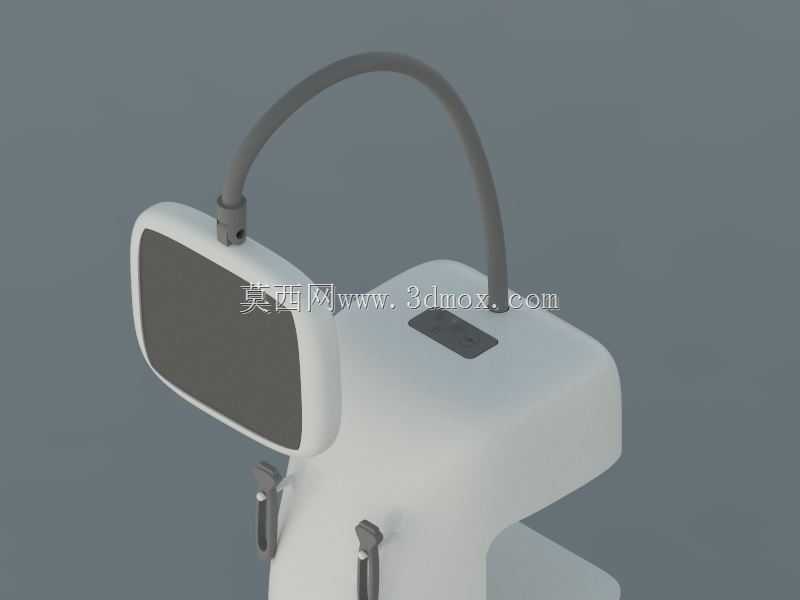

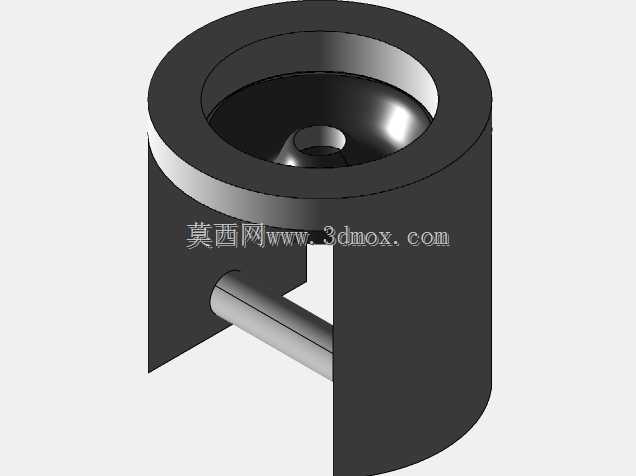

　　从实际使用流程看，医生往往需要一手持探头在受检者体表移动，另一手操作键盘或触控界面，同时视线在患者与屏幕之间切换。因此显示部分没有刚性固定在主机顶部，而是通过一根可任意弯曲定型的金属柔性臂连接。该悬臂内部可理解为多节万向支撑或蛇管结构，外层做软质包覆，能够在竖直高度、前后距离、屏幕俯仰和左右偏转上进行大范围调整，并在松手后保持位置。这样既可以让坐位医生获得舒适视线，也能在站位、床旁检查或教学示教时把屏幕转向患者、实习生或会诊人员。显示终端采用圆角矩形薄壳造型，正面为大面积黑色视窗，背部与悬臂末端通过转轴关节连接，关节处保留走线空间，使视频与供电线缆从臂内隐藏通过，减少外部缠绕。

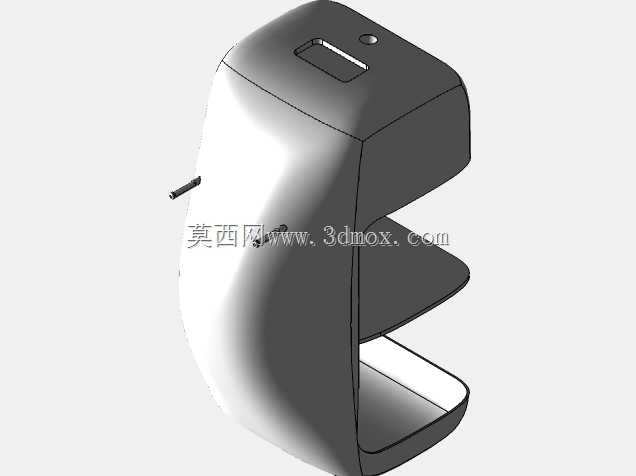

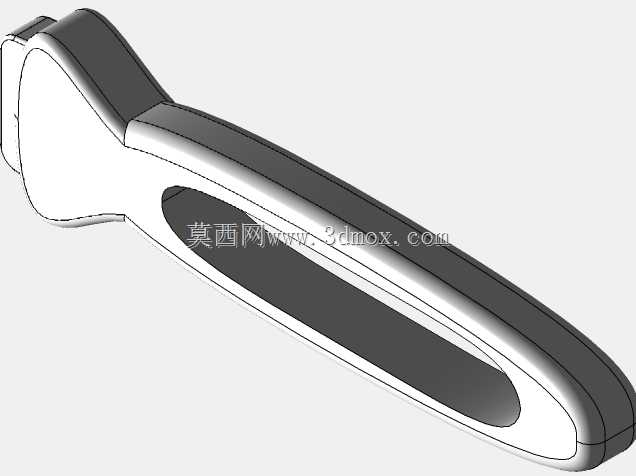

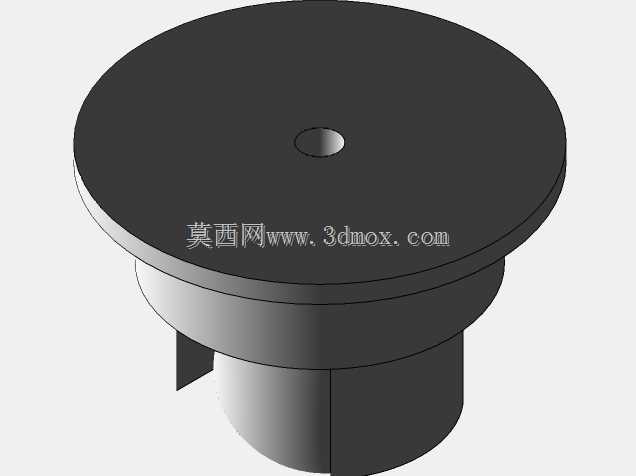

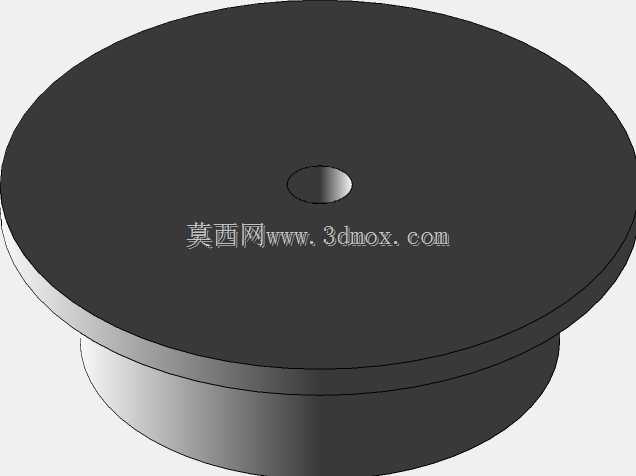

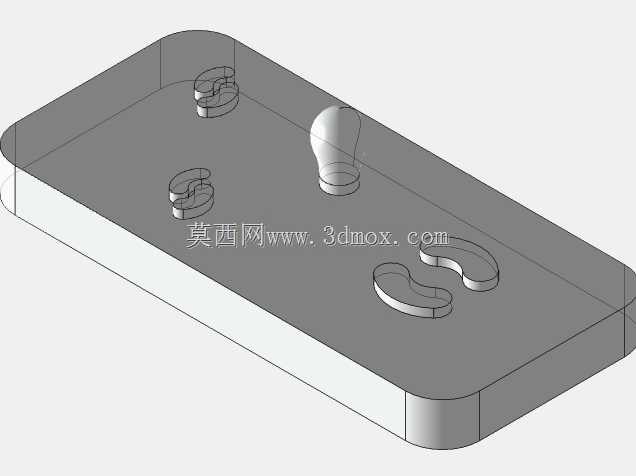

　　主机机身的造型思路偏向医用设备常见的一体化包覆设计：外壳以大圆角曲面过渡，避免尖锐棱角，降低人员碰撞风险，也便于表面擦拭消毒。前部壳体承担控制面板、接口和内部板卡的安装作用，下部开口与底座形成稳定支撑；侧面两个探头挂架位置经过人机考量，挂取时手臂自然下垂即可触及，挂架带有限位卡口，能适配不同直径的探头手柄。底座并非单纯装饰件，在结构设计中需要兼顾抗倾覆和移动灵活性，其轮廓向前、向后伸出，配合底部脚轮形成稳定支撑多边形；当悬臂连同屏幕向一侧伸出时，底座配重和轮距决定了设备不发生倾翻的边界。建模时需要重点确认底座最低离地高度、脚轮安装孔位、刹车踏板空间以及整机通过诊室门和病床间隙的宽度。

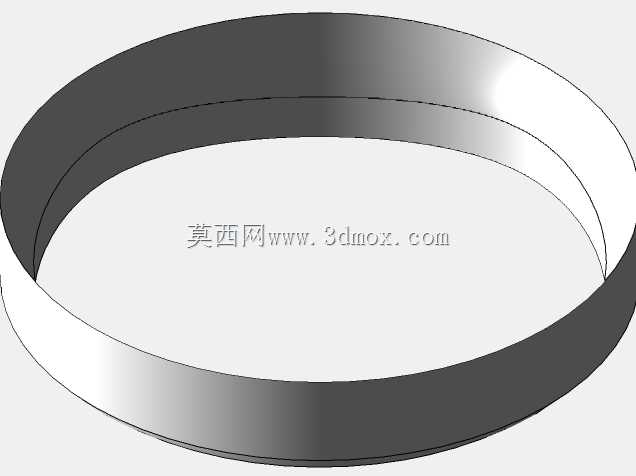

　　尺寸边界上，这类设备通常以成年人站立操作高度为参考，机身主体控制在紧凑占地范围内，底座宽度需覆盖常见推车通道，屏幕展开后高度会明显超过主机。柔性臂的弯曲半径、最小收纳高度和最大伸展距离是结构校核重点：臂根固定在主机顶部承载区，内部需设计加强安装板，把悬臂弯矩传递到机身骨架，而不能仅依赖塑料外壳受力。屏幕终端背部要预留壁挂或支臂连接孔，壳体四周做圆角止口，前后壳通过螺钉柱与卡扣组合装配；黑色视窗区域对应显示屏安装面，边缘保留缓冲泡棉和边框压条空间。

　　在三维建模推进时，可先按移动底盘、主机骨架、外罩壳体、探头挂架、柔性臂、显示终端六个模块拆分。底盘重点处理脚轮回转范围与底座配重；主机外壳关注拔模方向、分模线、维修口和散热孔位置；柔性臂不必强行还原每一节内部关节，但应准确表达弯曲姿态、两端接头和线缆走向；显示终端则要控制屏幕厚度、转轴中心与背面安装面的关系。整机装配中还要检查线缆最小弯曲半径、屏幕旋转时是否与臂根干涉、探头挂装后是否超出底座轮廓，以及设备在推行状态下附件是否会晃动脱落。

　　该装置的设计价值在于把超声主机、显示与探头收纳整合到一个可移动平台上，使检查位置不再受固定机房限制。结构上通过柔性悬臂解决屏幕视角共享问题，通过低重心底座解决移动稳定性问题，通过侧面挂扣解决探头随手取用与安全收纳问题。对从事医疗设备结构设计的人来说，模型不仅要外观完整，更应体现承载、转动、走线、消毒清洁和人机操作之间的平衡。
