双插脚带USB端口电源适配器插头结构

　　这套三维结构围绕日常小型供电终端展开，主体是带双金属插脚的墙插适配器壳体，同时在输出侧预留USB端口，用于把墙面交流插座转换为低压直流取电接口。实际使用中，这类件常见于手机、小型传感器、桌面仪表、手持检测设备和家居数码产品的供电链路：前端两片金属插脚承担与墙面插座铜套的接触导通，后端USB口负责向线缆或终端输出稳定低压电源；外壳把带电插片、内部PCB、变压器或降压模块、焊点与绝缘隔层全部封闭，既避免手指误触，也限制灰尘、潮气和日常泼溅进入带电区域。

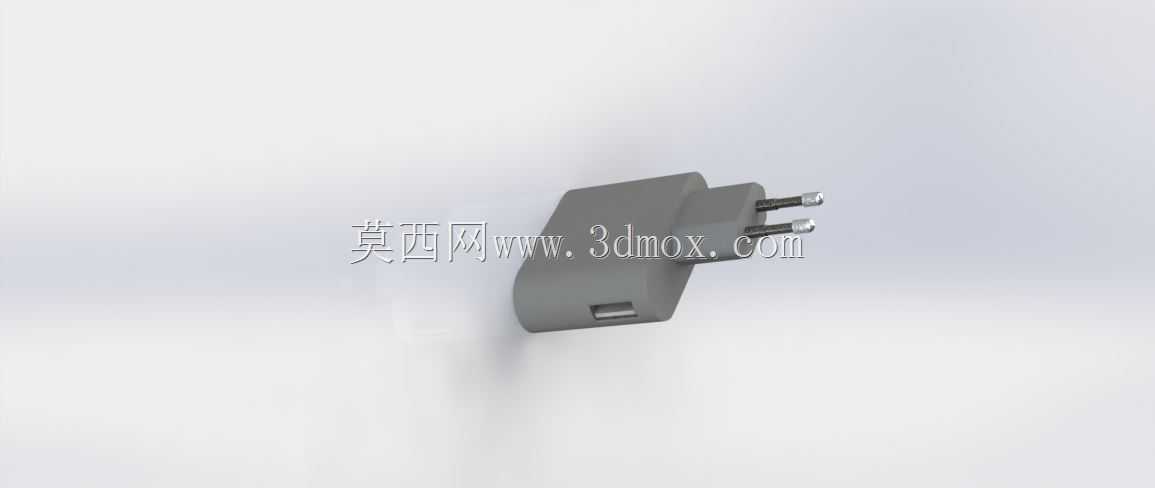

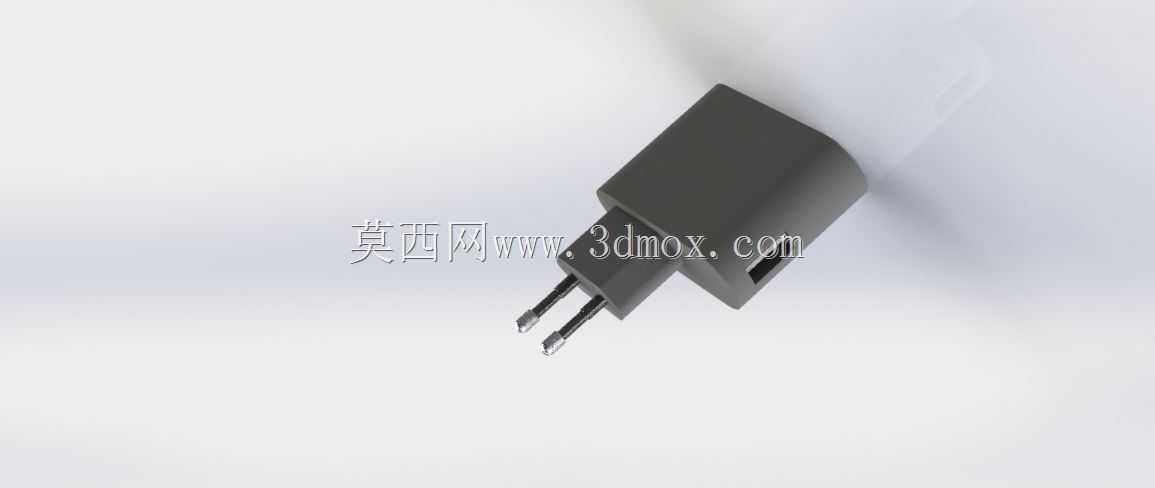

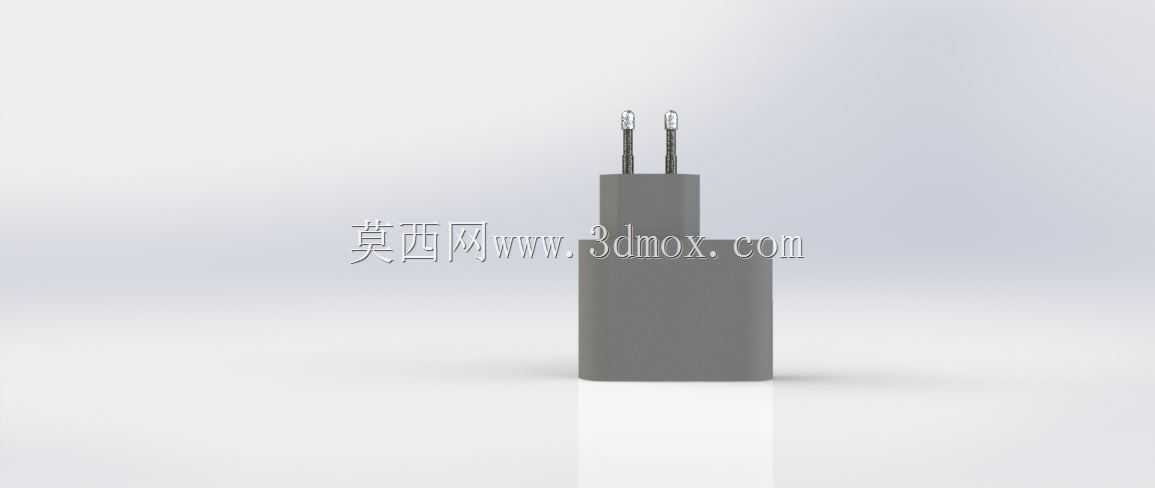

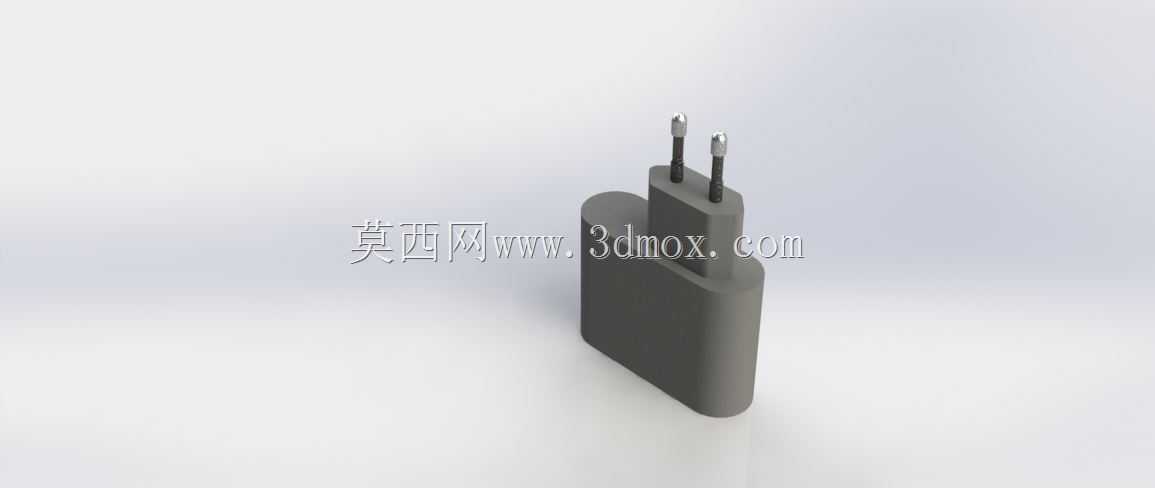

　　从结构视角看，外形采用圆角长方体为主，上部阶梯区域抬高插脚安装位，使两片金属插脚垂直伸出。圆角并非单纯装饰：壳体注塑后圆角可降低尖角处应力集中，搬运、插拔和跌落时也能减少崩边；阶梯面则让插脚根部与主壳体之间形成明确分界，便于布置插脚固定座、封胶槽和内部导电片支撑。插脚中心距、伸出长度、根部圆角和插入导向段需要与常用墙面插座匹配，插入时先由前端小倒角引导进入铜套，再通过平直段保持接触压力；插脚不能出现明显偏摆，否则长期插拔会造成插座铜套松弛或接触电阻升高。

　　安装边界主要受插头插入墙面后的占位空间约束。模型后部与侧部需要留出人手握持和拔插的余量，相邻插座位不能被宽大壳体遮挡；USB端口所在端面应朝向线缆自然弯曲方向，避免插头插入后线缆被强行折成小半径。壳体宽度、厚度和高度决定内部元件排布：厚度方向要容纳PCB、绝缘片和外壳壁厚，宽度方向要避开插脚与低压输出端之间的爬电距离，高度方向则要给金属插脚的折弯固定段留出支撑。若用于多排插线板，外形还应控制肩部外扩，防止挡住旁边插孔。

　　设计思路上，外壳可拆分为前壳、后壳或上下扣合结构，扣位沿侧壁均匀布置，靠近插脚根部的位置需要增加加强筋，因为插拔瞬间的力矩集中在该区域。USB端口周围设置限位挡墙，使接口在插入线缆时不会把外力直接传给焊点；端口开口边缘留倒角，既能引导插头进入，也能减少外壳毛边对插拔的阻碍。金属插脚与壳体之间建议设置防转槽或注塑包覆段，防止插脚在扭转外力下转动。内部走线空间需保留绝缘间隙，高压侧与低压侧之间设置隔筋，不把安全距离完全依赖装配工人的线束摆放。

　　在材料与工艺层面，外露壳体适合采用具备一定韧性和阻燃性能的塑料，壁厚尽量均匀，转角处通过圆角和筋位补偿刚度；表面不宜设置过多深凹槽，以免日常擦拭积灰。插脚材料需要兼顾导电率与弹性，表面镀层用于降低氧化和接触磨损。建模时应重点检查插脚伸出方向与壳体基准面的垂直度、USB口与外壳端面的同轴度、扣位合模间隙以及内部元件与壳壁的干涉关系。对于结构工程师来说，这个件虽然尺寸不大，但同时涉及钣金插脚、塑料壳体、接口定位、绝缘安全和人机插拔，是小型电气终端中非常典型的集成结构。
