越野花纹橡胶汽车轮胎结构造型

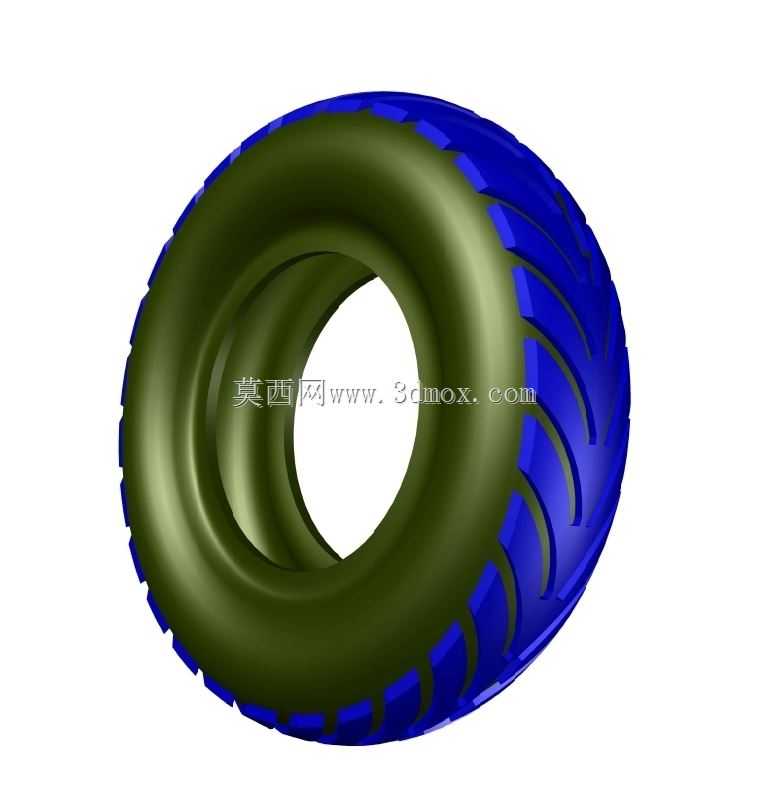

　　轮胎作为整车与地面直接接触的唯一弹性部件，在乘用车、轻型商用车、非道路作业车辆以及小型越野运载平台中承担着承载、缓冲、导向、传力多重作用。这个三维造型围绕环形橡胶胎体展开，重点还原了胎面块状花纹、胎侧圆弧过渡以及内圈安装轮廓，能够用于底盘布置校核、行走机构演示、轮胎运动干涉检查和外观方案评审。

　　从实际装车场景看，轮胎并不是孤立存在的零件。整车设计时，轮胎外缘会随悬架跳动、转向偏转和载荷变化而在轮罩内形成复杂运动包络，因此胎面外径、断面宽度、胎侧鼓出量以及轮辋配合区域都需要在数模中保持清晰边界。该造型采用饱满的环形胎体，胎面外侧布置连续的大块花纹，花纹沟槽沿周向和侧向交错分布，适合表现泥泞、碎石、草地等低附着路面下的抓地需求。相比细密公路花纹，块状花纹具有更大的接地边缘，能够在轮胎滚动时切入松软路面，降低打滑概率；较深的沟槽也便于排出泥土和碎石，减少花纹夹石导致的早期损伤。

　　结构表达上，模型将胎面与胎侧作为连续回转体处理，再通过周向阵列形成凸起花纹。胎面冠部呈平缓弧形，肩部位置向胎侧圆滑收束，这种轮廓符合橡胶轮胎受压后的接地特征：冠部主要承担垂向载荷，肩部在转向和侧倾时提供附加支撑，胎侧则通过较大的曲率半径吸收冲击。若在后续工程细化中接入真实参数，可进一步在断面内补充胎面胶、带束层、帘布层、气密层和胎圈钢丝等结构，但在整车总装或概念设计阶段，外表面模型已经足以支持轮距、离地间隙、转向角和翼子板间隙判断。

　　设计思路方面，胎面花纹不能只追求视觉冲击。花纹块的宽度、间距和走向会直接影响噪声、排水、磨损和牵引性能。该模型中蓝色区域表现为高凸花纹块，绿色区域表现为胎体基础曲面，二者形成明确的深浅层次。花纹块沿圆周重复排列，便于在建模时控制节距一致性，也利于后期分析接地压力分布。沟槽从胎面冠部延伸至胎肩附近，使轮胎在滚动过程中具有多方向咬合边缘；当车辆加速时，周向花纹抵抗纵向滑移；转弯时，胎肩块状结构承受侧向力；制动时，连续花纹边缘又能增加与路面的剪切作用。

　　安装边界主要集中在内圈轮廓。轮胎需要装配在对应直径的轮辋上，胎圈部位与轮辋凸缘贴合，内侧空间还需避让制动盘、制动卡钳、轮毂轴承和转向节。三维布局时，不能只关注轮胎静止状态，还应校核最大转向角下胎侧与拉杆、板簧或下摆臂的距离，以及悬架上跳至极限位置时胎肩与轮罩内衬的间隙。对于越野或小型作业车辆，轮胎通常需要更大的外径以提高通过性，但外径增大会抬高重心，并影响速比、转向力矩和轮罩空间；断面加宽则能提升接地面积，却可能带来摩擦阻力和布置空间增加。

　　在设备用途上，这类轮胎模型可用于教学演示中的汽车底盘结构讲解，也可用于虚拟样机里的行走系统装配。进行运动仿真时，轮胎外轮廓可作为碰撞包络参考；进行渲染展示时，胎面花纹和胎侧光泽能够突出车辆的力量感；进行3D打印或比例模型制作时，环形封闭曲面和均匀花纹也有利于后续切片与实体成型。若面向工程深化，还应结合胎压、载荷指数、速度级别、轮辋宽度和动平衡要求补充设计参数，使外观造型逐步转化为可制造、可装配、可验证的轮胎部件。
