开放式商用车承载底盘框架结构

　　这套开放式车身底盘框架结构，主要面向多工位重载转运车辆、长轴距专用作业车以及非道路场地内电动平板运载平台的前期结构方案验证场景。在厂区物料转运、港口短距离驳运、大型装备车间工位流转这类使用场景里，整车不需要封闭的驾驶室覆盖件，核心需求是把底盘的承载边界、立柱安装点位、纵梁横梁的排布逻辑提前梳理清楚，避免后续上装设备加装时出现结构干涉、承载冗余不足的问题。

　　从实际用途来看，该框架完全承担整车的全部载荷传递：上方均布的立式立柱用于后续安装防护栏、设备挂载支架、货厢挡板或者作业机具的支撑座，底部纵横交错的梁格一方面承接台面铺设的承载钢板，把台面的集中载荷分散传递到两侧主纵梁，另一方面预留的空腔位置可以直接嵌入动力电池组、液压泵站、控制机柜这类核心车载部件，不需要额外设计独立的安装吊笼。框架两端的下沉槽型结构，是专门预留的行走机构安装位，车桥、悬挂支座、转向轮组的连接法兰可以直接贴合在槽型梁的端板上，载荷传递路径直接从轮组传到主纵梁，没有多余的转接件，减少了应力集中的薄弱环节。

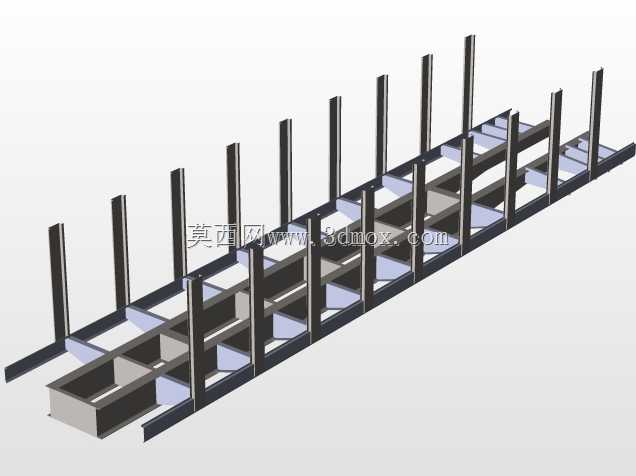

　　设计思路上完全摒弃了传统乘用车底盘的冲压封闭梁结构，全部采用标准矩形型钢与折弯钢板拼焊而成，这种方案的优势非常明显：小批量定制专用车生产时不需要投入大型冲压模具，下料后直接在焊接工装台上组对即可，生产周期短，改型调整灵活——如果需要调整整车轴距，只需要增减中间段横梁与纵梁的分段长度，两侧立柱的间距也可以根据上装设备的安装尺寸灵活排布，图中可见立柱沿纵向等距排列，每一组立柱都对应下方一道横梁的支撑点位，立柱受到的侧向冲击力可以直接通过横梁传递到另一侧纵梁，不会出现立柱悬臂受力导致焊缝撕裂的问题。梁格之间的三角形补强板布置在纵横梁的交接节点处，车辆过颠簸路面时车架产生的扭转变形，会通过这些三角补板分散到多根梁体上，避免单条焊缝长期承受交变载荷出现疲劳开裂。

　　外形尺寸方面，该底盘采用长轴距窄幅面布局，整体长度方向预留了十二个以上的立柱安装位，可适配6到12米级的长型运载台面，宽度方向控制在常规厂区通道的通行限宽以内，两侧主纵梁的外边缘就是整车的最大宽度边界，后续加装外饰件或者行走轮的转向空间都不会超出这个轮廓，安装边界非常清晰。底部槽型端梁的安装面高度统一，不管是搭配实心轮、充气橡胶轮还是轨道导向轮，轮组的安装孔位都可以在端板上按需配钻，不需要改动主框架的主体结构。框架上方所有立柱的顶面共面，后续安装台面框架或者防护栏杆时，不需要额外对立柱进行铣削找平，组焊时靠工装保证位置度即可，大幅降低了后续机加工的工序成本。

　　在结构校核层面，这种全开放的框架布局也方便工程师在三维环境中直接加载不同工况的载荷：满载台面均布载荷、立柱侧向挂载的偏载、轮组位置的顶升支撑载荷，都可以直接对应到梁体的各个节点，快速识别出刚度不足的梁段，针对性补强或者更换更大规格的型钢，不需要在封闭腔体里反复猜测内部结构的干涉情况。后续管线布置也非常便利，液压油管、整车线缆可以直接沿纵梁内侧的空腔走线，用管卡固定在梁体预留的安装孔上，完全暴露在外方便检修，不会出现管线在封闭梁体内磨损无法排查的问题。
