固定翼无人机载荷抛放与缓降机构

　　这套机构面向小型固定翼无人机在任务末端的载荷投放需求，核心解决1.5公斤级任务载荷从约100米高度安全脱离机身、稳定下降并避免硬着陆的问题。实际作业中，固定翼平台往往需要携带应急物资、探测设备、试验样件或小型任务包，飞行阶段要求载荷牢固锁定在机身内部，到达指定区域后又必须可靠释放，不能出现卡滞、误抛或提前松脱。机构采用简化结构思路，把挂装、锁止、释放和下降导向集中在少量零件上，便于在紧凑机身舱内布置，也适合通过轻量化加工或快速成型方式制作验证件。

　　从使用场景看，该装置并不追求复杂的全自动挂架功能，而是强调在有限空间、有限重量和有限维护条件下完成一次性或低频重复投放。载荷在飞行中由两处承托/悬挂点固定在机身内壁附近，结构件与机身侧壁形成连接边界；这样布置可以把载荷重量传递到机身框架，而不是让舱门或薄蒙皮单独受力。设计时需要重点核对悬挂点间距、载荷重心位置、机身内部净高以及释放后物体的运动路径，避免载荷在脱离瞬间触碰机翼根部、舱门边缘、起落架或尾撑。

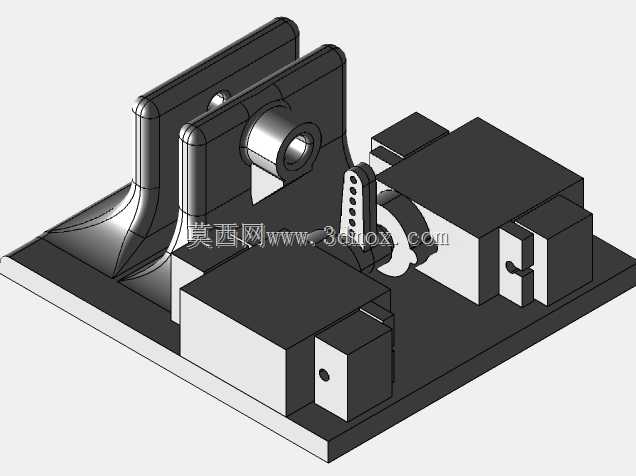

　　机构的释放动作围绕伺服驱动展开。伺服输出端通过摇臂、连杆或锁止件控制悬挂状态，切换到释放位置后，载荷在重力作用下离开承托点。为适应不同机型内部舵机安装方向，结构预留了两种伺服旋转方向对应的安装方案，这一点在实际改装中很有价值：不同飞控通道、舵机摆放角度和连杆走向都会影响有效行程，若机构只能按单一转向工作，现场装配时往往需要重新打孔或反向改制。双方案保留了安装灵活性，同时不显著增加零件数量。

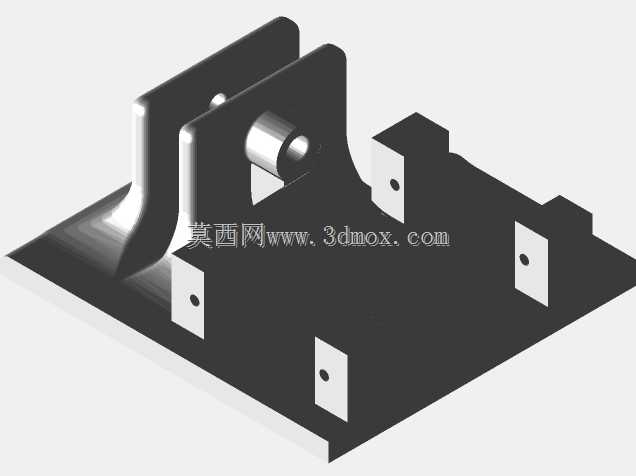

　　结构设计上，承力件应优先承受拉直和剪切载荷，避免把关键锁止力放在细小卡扣的悬臂末端。悬挂点与机身内壁粘接或螺接时，接触面需要根据机身材料补强；对于复合材料或薄壁机身，单纯粘接在蒙皮上容易在机动飞行中剥离，较稳妥的方式是在背板、隔框或纵梁处设置连接片，把拉拔载荷扩散到框架上。三维建模时应把载荷包络、机身内壁、舵机外形、连杆运动轨迹和下降通道一起装配检查，尤其要做释放行程的干涉验证：锁止件从闭合到打开的全过程中，不能与载荷吊环、绑带、线束或机身肋板发生摩擦。

　　外形与安装边界方面，机构整体应服从机身舱段轮廓，背板和挂点尽量贴近侧壁，以保留中部空间放置载荷。舵机选型需兼顾扭矩与尺寸，额定输出余量不宜过小，因为低温、轻微变形和吊点摩擦都会增加实际解锁阻力。载荷悬挂高度要保证释放瞬间有明确的下坠趋势，不能处于“半托半挂”的模糊状态；下降件如伞绳、缓冲包或阻力装置，应在载荷离机后保持顺畅展开，绳路不能缠绕挂架。工程校核时可按飞行振动、着陆冲击和误操作负载三种工况检查连接点，重点观察应力集中在锁扣根部、螺钉孔和粘接边缘的位置。

　　该简化机构适合作为固定翼无人机任务载荷挂架的基础方案，后续可根据舱门形式、载荷外形和飞控信号增加遥测反馈、双锁冗余或防误触发保险，但基础逻辑仍然是可靠悬挂、低阻释放、清晰离机和稳定下降。
