双发垂直起降遥控飞行器结构设计

　　这套三维结构围绕小型双发固定翼遥控飞行器展开，建模时把跑道滑跑、短距起降与垂直升力控制作为核心约束，整机外形采用平直主翼加常规尾翼的成熟布局，机翼沿机身两侧对称伸展，翼面保持较大展弦比，兼顾低速滑翔时的升阻比与遥控飞行阶段的姿态稳定性。机身前段收束为圆润整流外形，内部预留航电设备舱、动力走线通道与电池安装空间，机头下方设置前起落架安装座，机身中段左右机翼根部布置主起落架支撑点，三点式起落架在跑道滑跑时可分散接地冲击，机轮转向与机身轴线保持同轴，滑跑阶段方向修正更线性。

　　动力部分采用机翼前缘左右对称吊挂的双发动机短舱设计，短舱通过流线型支架与机翼主梁连接，支架位置避开翼面气流分离区，螺旋桨旋转平面与机翼前缘保持安全间距，既防止桨叶在气动弹性变形下触碰翼面，也让螺旋桨滑流直接扫过翼面上表面，低速起降时可提升翼面局部气流速度，增加升力余量。双发对称布置抵消了单发动力的反扭力矩，飞行过程中横滚姿态更易控制，即便单侧动力出现出力波动，另一侧推力仍可维持基础航向，降低遥控操作的失控风险。垂直起降功能通过动力矢量切换与升力推力分配实现，模型中对动力短舱的转动铰接区域做了结构细化，转轴轴线沿机翼展向布置，动力舱可在水平推进与垂直升力状态间转换，转动行程边界处设置机械限位，避免矢量机构过转拉扯油路与线缆。

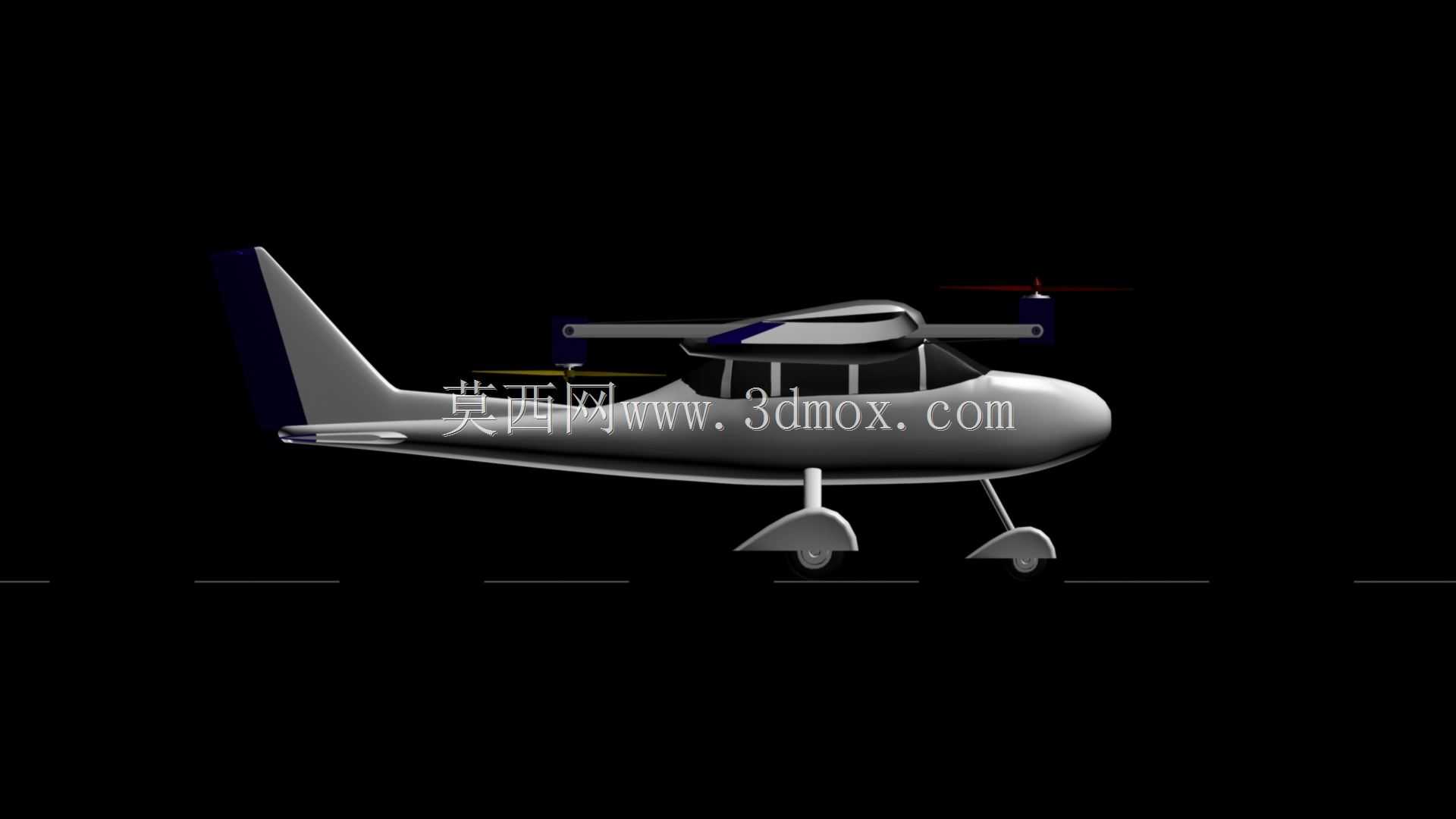

　　从安装边界来看，主翼与机身采用插接式对接结构，翼根处设置定位凸台与锁紧面，装配时翼面可快速对齐机身中轴线，拆卸后机翼与机身可分开收纳，减少外场携带的占用空间。尾翼部分由垂直安定面与水平尾翼组成，垂尾垂直安装于机身尾部上侧，平尾左右对称延伸，舵面铰接边预留舵机摇臂的运动间隙，操纵舵面偏转时不会与固定安定面发生干涉。起落架支柱采用带缓冲行程的杆状结构，机轮宽度与跑道道面的接触压强经过匹配，在硬质铺装跑道、平整塑胶场地都能稳定滑跑，主起落架轮距设置较宽，地面滑跑阶段抗侧风偏移能力更强，前起落架带有转向摇臂接口，可直接接入舵机实现地面方向控制。

　　结构设计过程中优先控制整机重心位置，将电池、接收机等较重部件布置在机身重心附近区间，双发短舱沿机翼展向对称分布，避免横向重心偏移。机翼内部预留翼梁安装通道，翼梁沿展向贯穿左右翼面，将机翼根部的弯曲载荷传递至机身承力框，减少大迎角飞行时翼面的形变量。机身蒙皮采用分段建模思路，机头整流罩、设备舱盖板、尾段壳体分别拆分，盖板边缘设置卡扣与检修开口，日常更换电池、调试舵机、检修动力线路时无需拆解整机。

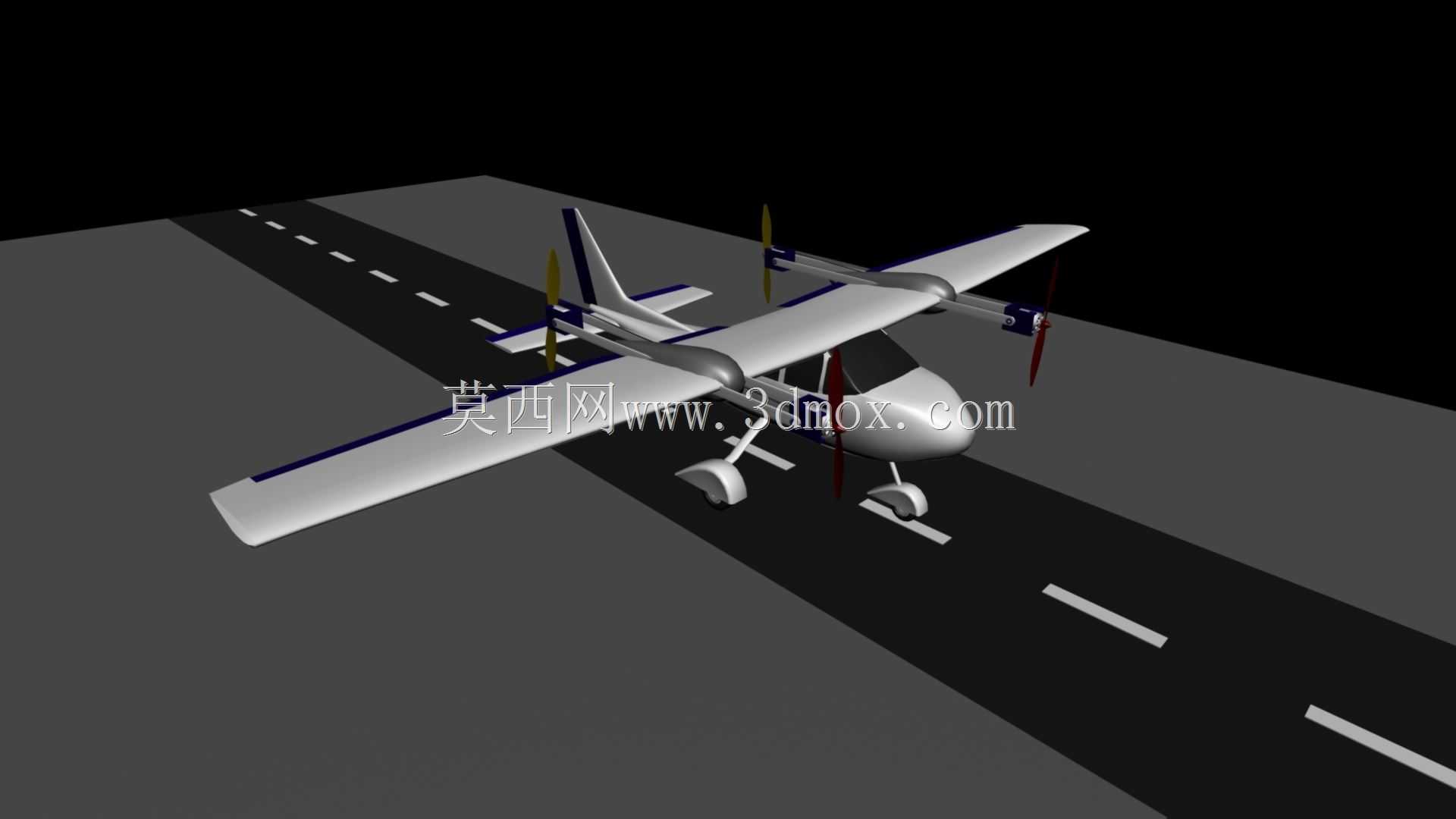

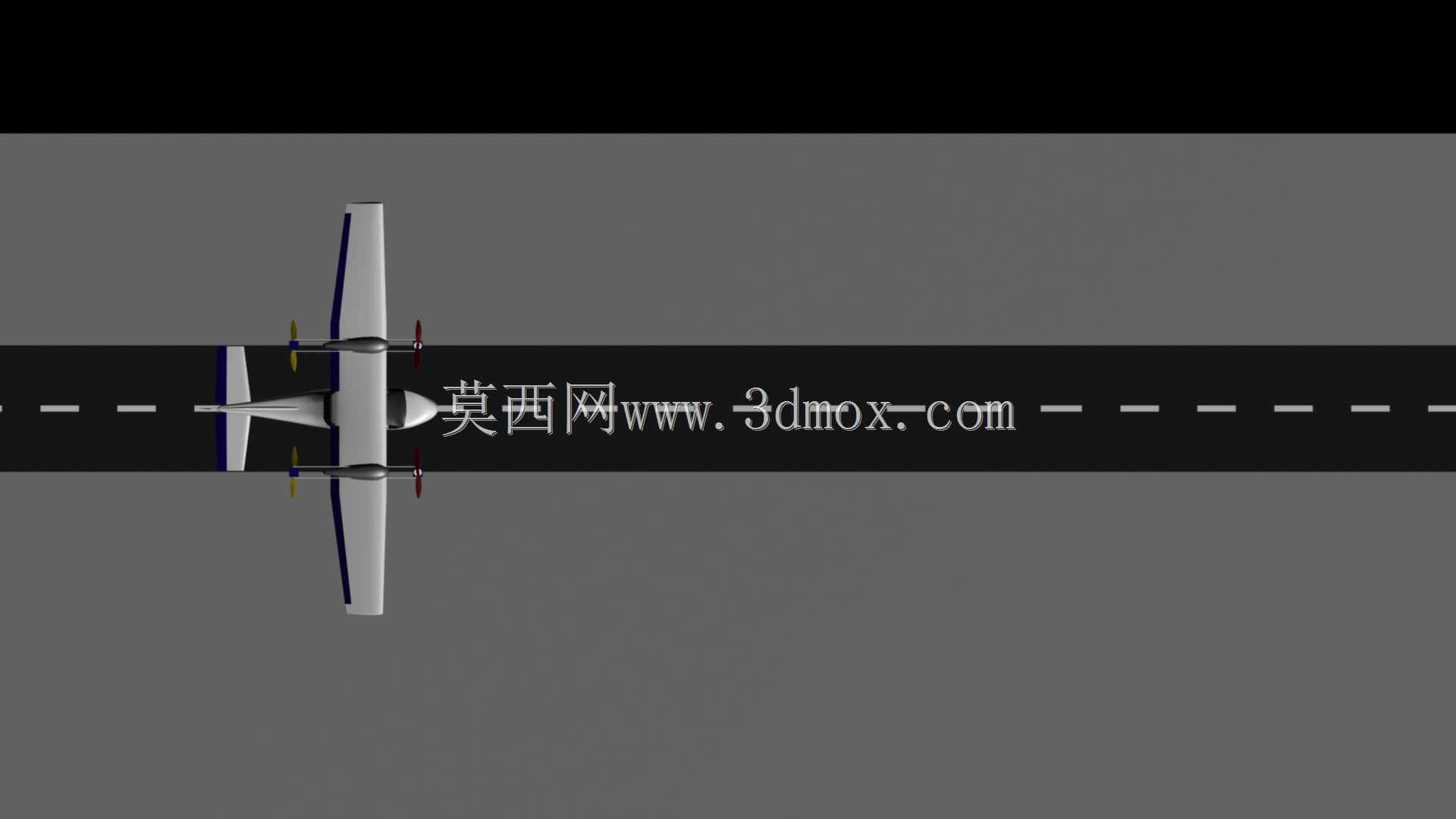

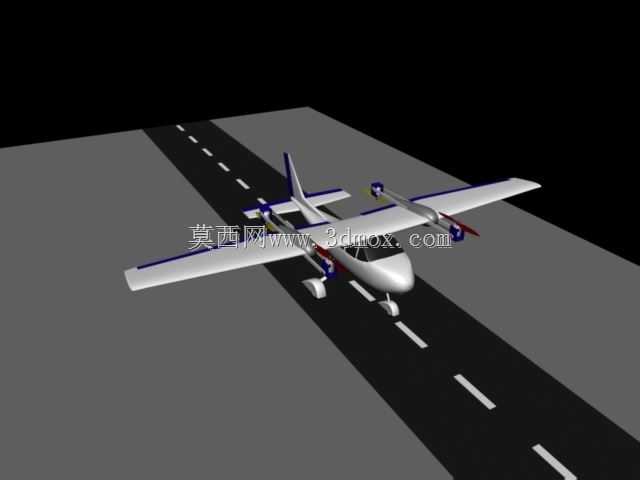

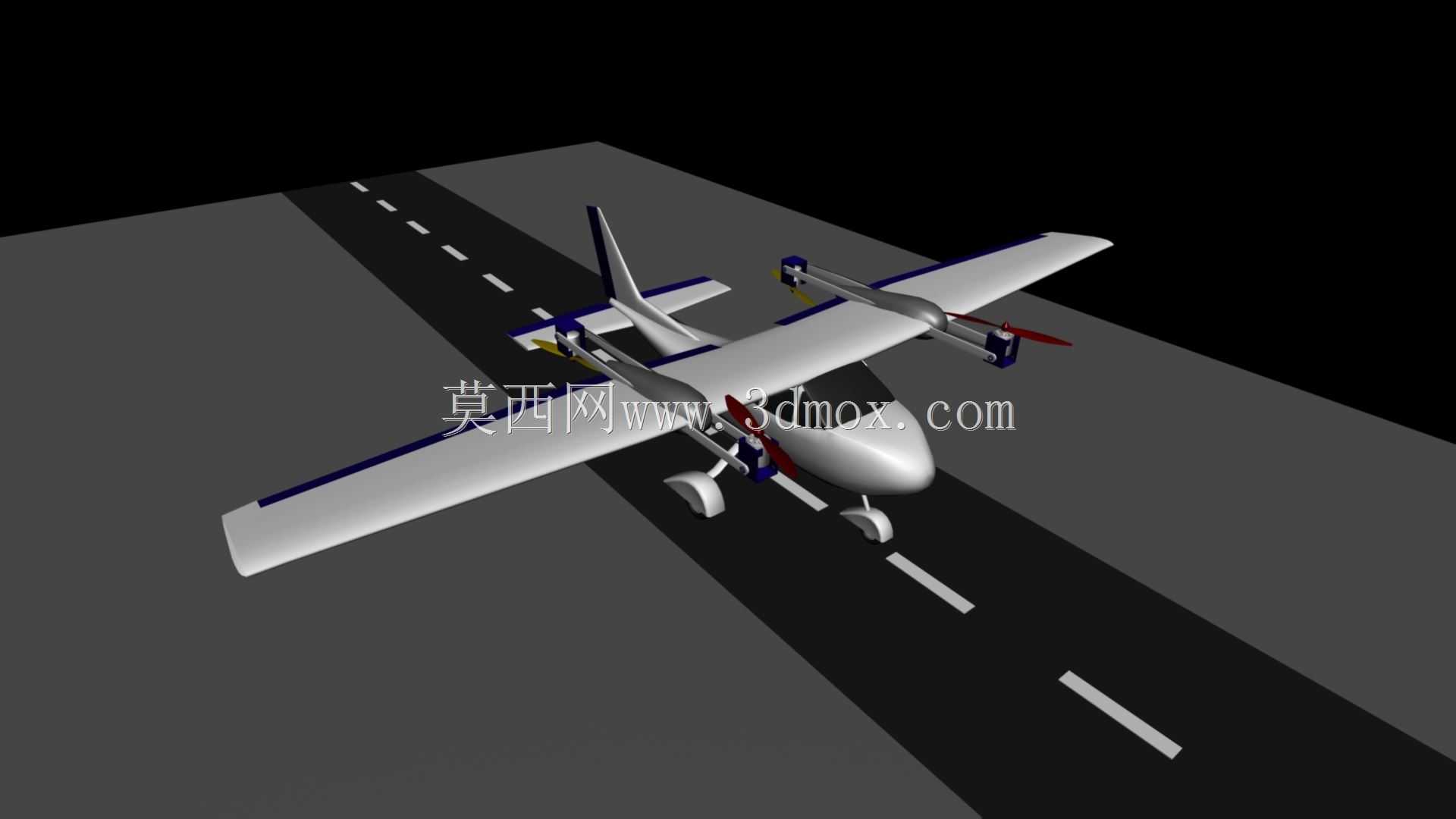

　　实际应用场景覆盖航模试飞验证、垂直起降飞行器原理教学、小型无人机气动布局论证等方向，外场作业时可在狭小场地完成垂直升空，转入平飞后依靠固定翼气动效率完成长距离航线飞行，降落阶段再切换动力姿态垂直回收，无需依赖长距离专用跑道。模型中跑道场景同步还原了道面标线与接地参考区域，可直观模拟飞行器滑跑起飞、接地降落的全过程，检查起落架压缩行程、机轮接地角度、尾翼离地间隙等关键边界，排查结构干涉与气动布局隐患，为后续实物加工、航模装配与飞行调试提供完整的三维结构依据。
