农用木薯块根磨碎粉碎处理设备

　　这套木薯磨碎处理设备主要面向鲜木薯块根的初级破碎加工场景，在淀粉作坊、小型农产品加工点、薯类预处理工段中承担把整块木薯搓擦、剪切并磨成粗碎浆料的任务。设备整体采用方斗进料、卧式磨碎、下部集料的布置方式，结构紧凑，不需要复杂的土建基础，适合在场地有限的乡村加工坊内就位使用。

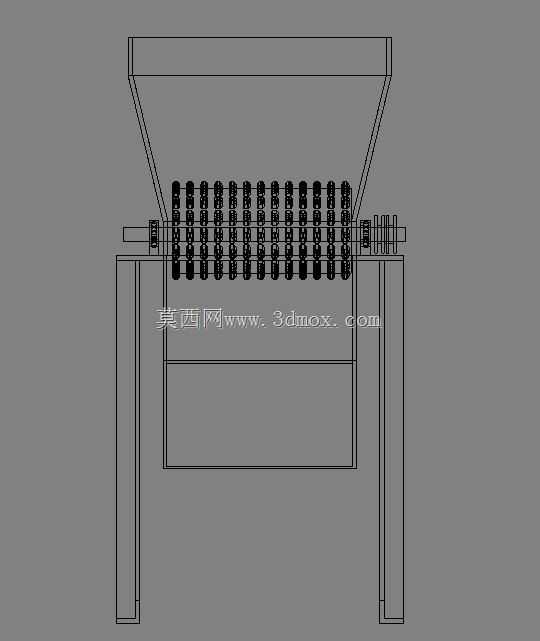

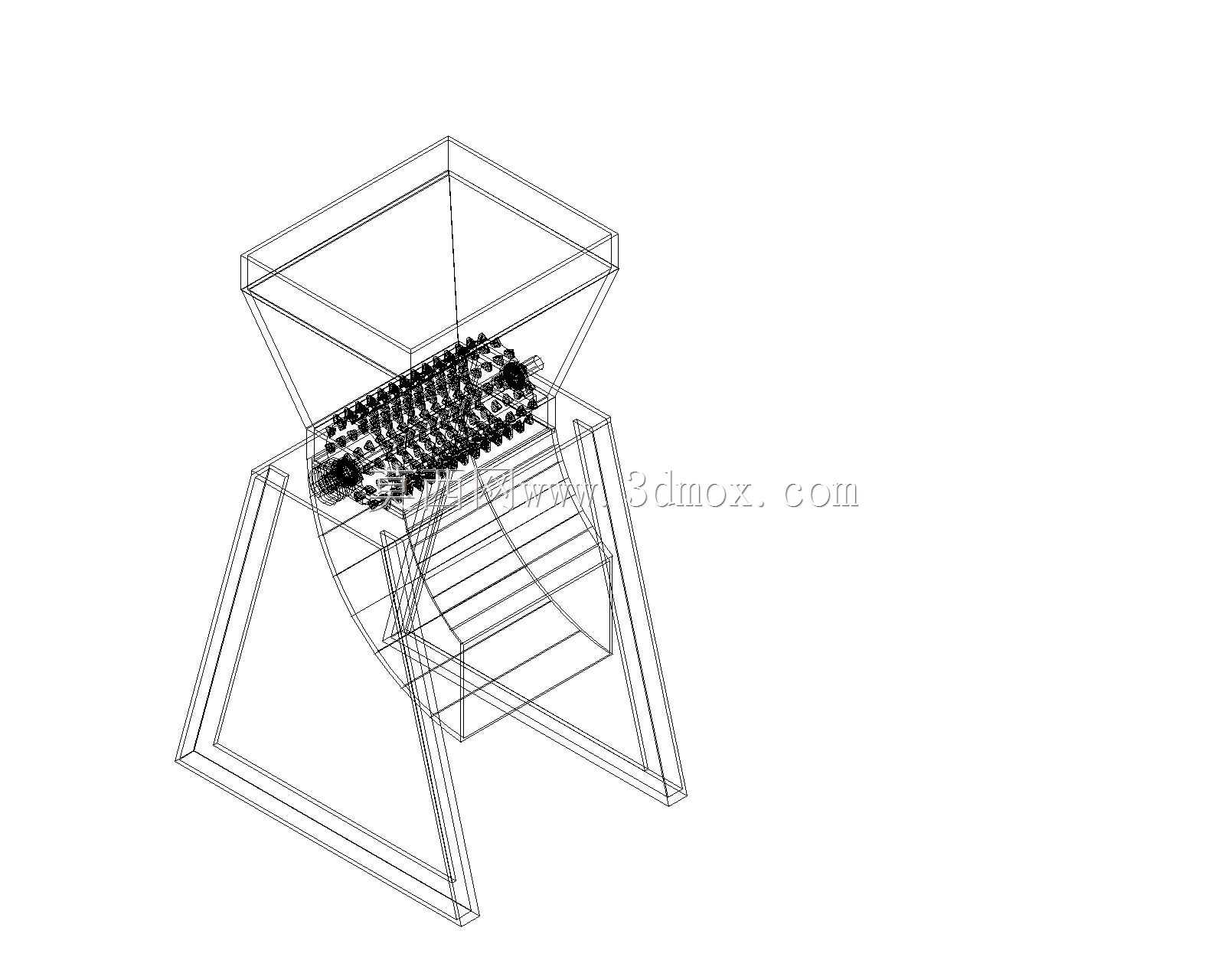

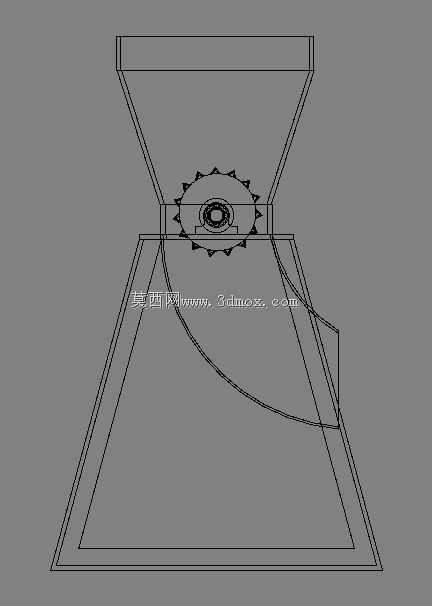

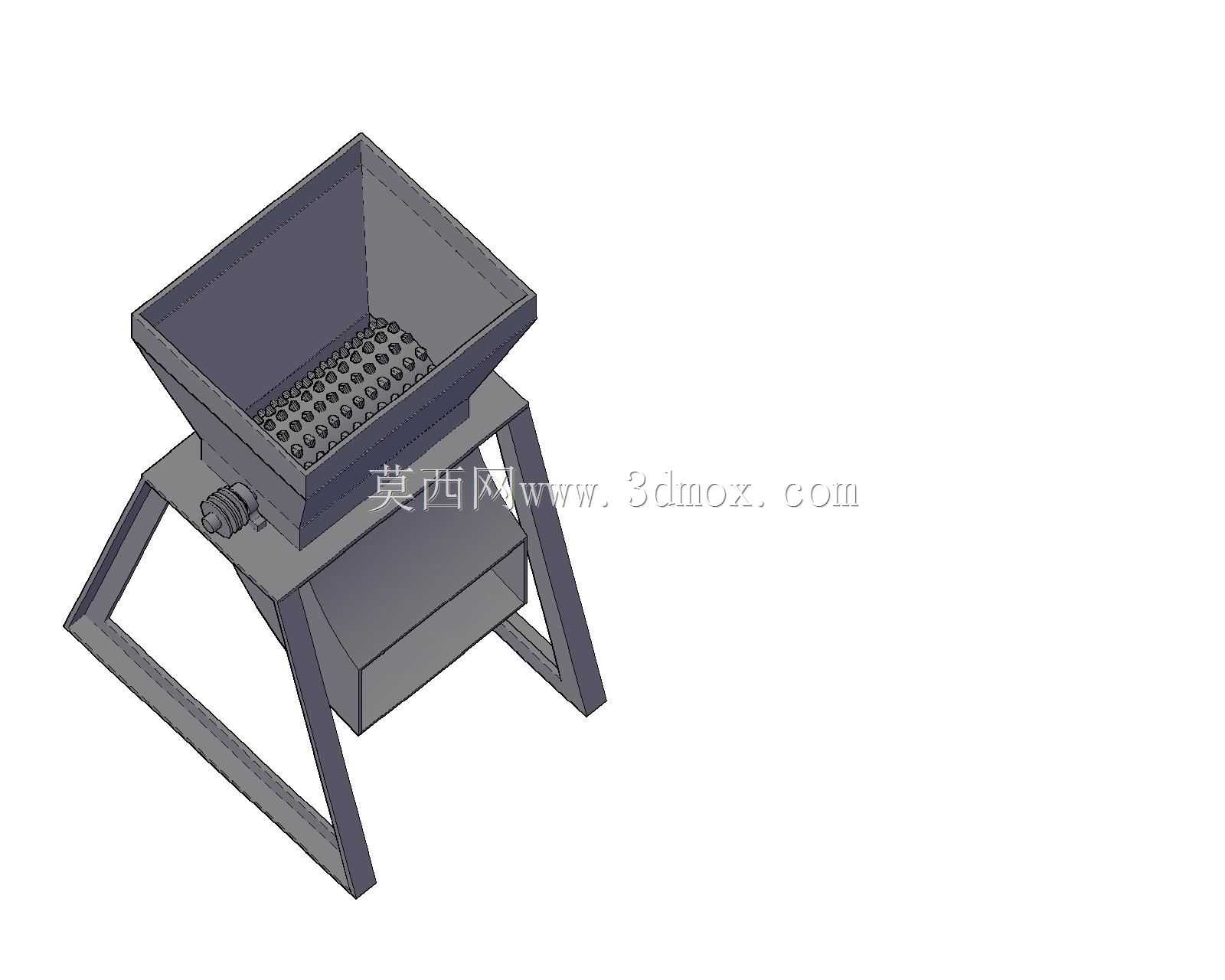

　　从三维结构上看，上部为敞口方形受料斗，斗壁带有明显拔模斜度，湿黏木薯进入后可依靠自重向中部磨碎区滑移，避免块根在斗内搭桥。斗底靠近工作辊的位置布置了一排带孔或带齿的固定栅板，物料被旋转工作件压向栅板时，通过齿面与孔边的搓擦、撕裂作用完成破碎。磨碎后的物料穿过栅格间隙向下掉落，直接进入下部抽斗式集料箱，箱体可沿机架导轨抽出，便于人工清料和转运。

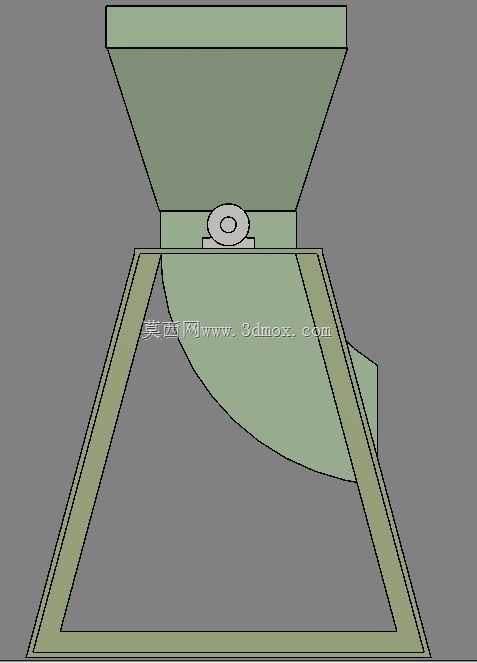

　　机架部分采用型钢焊接框架，四条支腿向外张开形成稳定支撑，腿间设有横向连系梁，承受磨碎辊运转时产生的交变载荷。驱动侧预留了轴伸与带轮安装位，现场可配套电动机、减速机或皮带传动组件；轴端支承位置在模型中以轴承座接口表达，方便设计人员按实际载荷选型。进料斗、磨碎腔、集料箱三段在高度方向叠置，物料路径短，湿料残留少，冲洗时可直接从上斗冲水，污水经下箱排出。

　　建模时按装配关系拆分为料斗组件、磨碎辊组件、固定栅板、机架焊接件、集料抽斗、侧端盖板及紧固件等子件，各配合面保留了真实壁厚与搭接关系。料斗板材采用薄壁钣金思路构建，翻边与加强折边清晰；机架梁件按矩形管截面拉伸后再做端部切割，支腿斜度与地面接触垫板均有体现；磨碎辊表面的凸起齿形按阵列方式排布，可在后续细化中调整齿距、齿高以改变成品粒度。

　　安装边界方面，设备俯视投影接近方形料斗外轮廓，支腿底端占地略大于斗体，作业区前方需留出抽斗拉出距离，侧面传动端要预留电机、皮带护罩及检修空间，另一侧则留出轴端拆装位。进料口高度适合人工倒料或与小型上料输送带衔接，出料抽斗离地高度满足接桶要求。现场布置时应在机架下方设置排水沟，并对支腿垫板做找平固定，以降低高速磨碎时的振动。

　　针对木薯含淀粉高、汁水多、易黏结的特点，结构设计上将破碎腔内壁尽量做成顺滑过渡面，减少死角；栅板与磨辊之间的间隙可通过更换垫片或调整轴承座位置实现微调，从而控制碎料粗细。集料箱与主机之间采用间隙配合，不设置复杂锁扣，便于湿作业下快速清理。整体方案以实用、易制造、易维护为出发点，为薯类破碎设备的结构设计、传动布置和现场布局提供了完整的三维参考。
