农业加工用锤式粉碎研磨设备结构

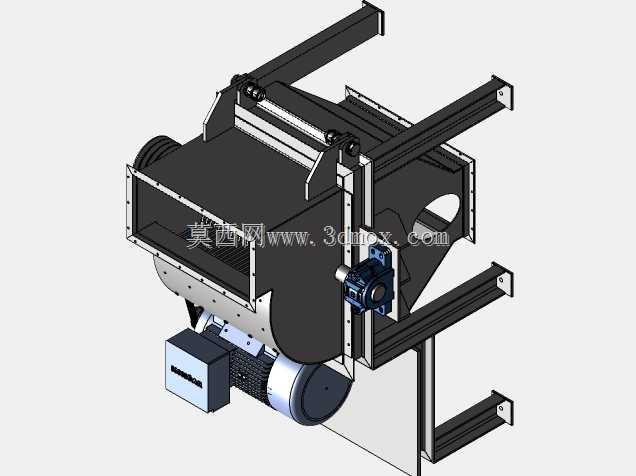

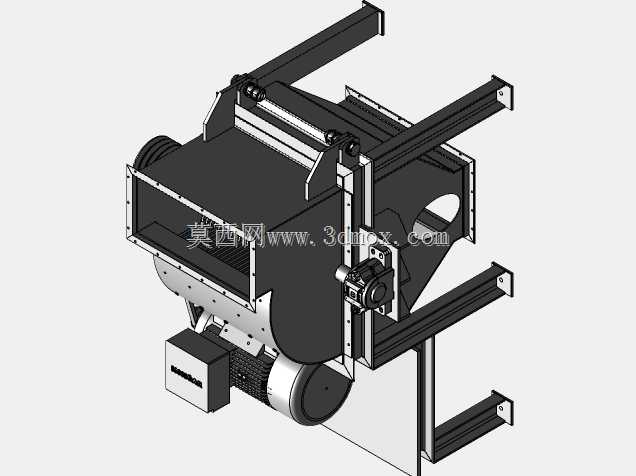

　　这套三维结构围绕农业物料细碎作业展开，整机采用框架承托式布局，将粉碎腔、传动单元、动力部件和检修维护空间整合在同一钢制机架内，适合在粮食加工、饲料制备、秸秆处理以及农副产物粗粉碎工段中承担连续破碎任务。设备工作时，待处理物料从上部进料区域进入粉碎腔，高速回转的锤片对物料形成冲击、剪切和搓擦作用，物料在锤片、衬板和筛网之间反复碰撞，达到粒度要求后通过下部筛面排出，未达粒度的物料继续留在腔内接受破碎，直至满足出料条件。

　　从结构布置看，机架采用型钢焊接框架，四根纵向支腿与横向横梁形成稳定承托边界，电机侧置在机架下部，通过带轮和传动带将动力传递至转子轴。这种布置一方面降低整机重心，减少高速运转时的振动传递，另一方面留出皮带张紧、电机拆装和日常点检的操作空间。粉碎主机位于框架中部，箱体采用上下分腔形式，上腔承担进料导向和初级冲击，下腔布置筛网与出料通道，侧壁开设检修门，便于更换锤片、衬板和筛板。

　　转子组件是设备的核心设计部分。主轴两端通过带座轴承固定在箱体两侧，轴承座与机架之间设置加强支撑板，以承受锤片旋转产生的交变载荷。转子上布置多组锤片安装位，锤片通过销轴铰接在转盘或锤架上，遇到铁块等不可破碎物时可产生一定避让，降低刚性冲击对主轴和轴承的损伤。带轮端设置在主轴外侧，防护罩轮廓在模型中予以保留，既满足传动安全防护要求，也方便校核皮带包角和轮系中心距。

　　进料与出料路径在建模时进行了明确区分。上部进料口配合导料板，使物料能够沿转子工作区落入，而不是直接冲击单侧箱体；下部出料区域呈收拢形态，便于粉碎后的物料汇入输送或收集设备。箱体内部衬板覆盖主要磨损面，衬板与外壳采用螺栓连接，磨损后可单独更换，避免整体焊补或更换箱体。筛网沿转子下半周布置，筛孔规格决定成品粒度，设计时可根据谷物、秸秆、饼粕等不同物料更换相应孔径。

　　外形边界方面，设备长度主要由机架前后支腿和上部延伸梁决定，宽度集中在电机、带轮防护罩和箱体侧门区域，高度则由进料口、主机腔体和电机底座共同构成。安装时需重点核对地脚螺栓位置、机架底面水平度以及出料设备对接高度。上部框架梁不仅承担结构加强作用，也可作为检修时的吊装或支撑参考，但在实际布置中不应直接作为长期起吊点使用。

　　维护空间是这类粉碎设备不可忽视的设计内容。模型中箱体侧面的开合边界、轴承座外侧空间、电机滑移张紧位置均有体现，现场布局时应在皮带轮一侧留出更换传动带和调整电机位置的距离，在检修门一侧留出锤片和筛网抽换空间。若设备接入风送系统，还需校核出料口与风管的连接方向，避免出料通道形成急弯而造成粉料堆积。

　　从建模完整性来看，结构中保留了型钢机架、粉碎箱体、转子轴系、锤片组件、轴承座、电机、带轮传动、检修门、衬板连接和防护轮廓等关键部分，能够用于设备方案评审、结构干涉检查、安装占位规划以及易损件维护路径分析。对于农业加工线设计人员而言，该结构可帮助判断破碎工段与上下游输送、筛分、除尘设备之间的空间关系，也可为同类锤式粉碎设备的改型设计提供直接参考。
