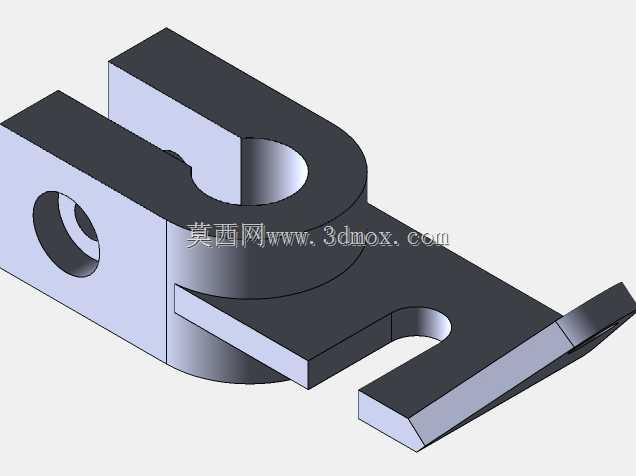

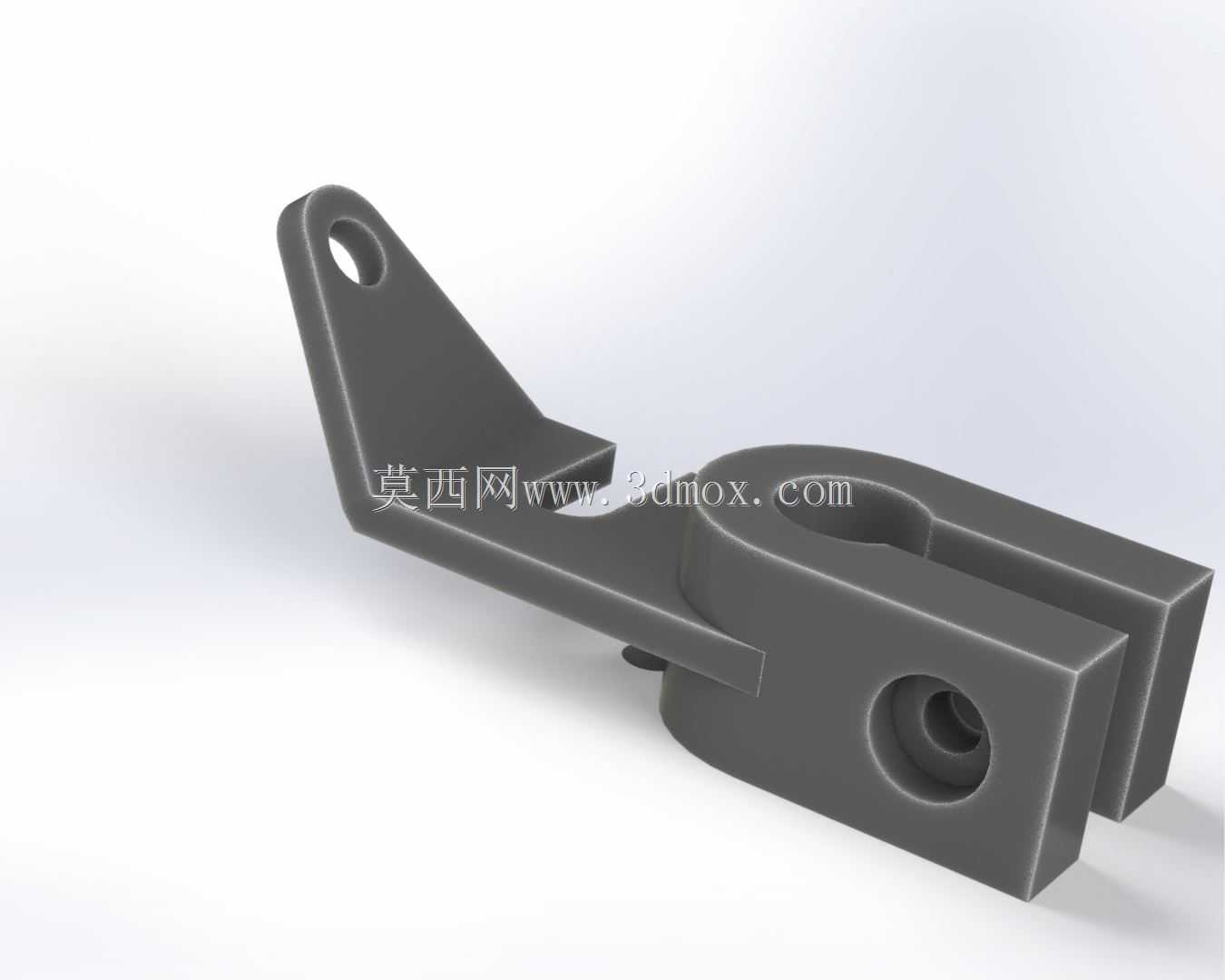

该铰接式安装支座多用于工业现场传感元件的角度可调安装场景,常见于自动化产线的位置检测工位、小型设备的触发限位单元、实验台架的可调式感应组件布局中。支座本体采用一体式弯折成型结构,底部为开口夹装座,夹座侧面加工同轴通孔,可穿入锁紧螺钉实现与配套杆件、安装轴的抱紧固定,夹装开口预留足够的形变间隙,锁紧时两侧夹臂可产生微量弹性变形,抱紧轴面后无松动间隙,适配现场频繁调整检测位置的使用需求。夹座上方延伸出长条形支撑臂,臂体末端向上弯折形成带安装孔的吊耳结构,吊耳处的通孔用于穿装固定传感元件,支撑臂的弯折角度经过反复校核,既保证安装后传感元件的检测端面正对被测触发位置,也让整体结构的力传递路径更短,设备运行产生的振动可沿臂体直接传导至底部夹座,避免悬臂过长引发的检测端抖动、信号误触发问题。
从结构设计逻辑来看,这款支座没有采用额外拼接的多零件装配方案,整体一体成型,省去了臂体与底座之间的连接紧固件,既减少了装配累计误差,也降低了长期使用后连接位置松动的概率。底部夹座的同轴孔位公差按常用光轴安装配合设计,孔口做了倒角处理,装配时轴件可顺畅导入,不会出现刮伤轴面、卡滞的情况;侧面的锁紧螺纹孔与夹装孔垂直相交,锁紧螺钉拧紧时顶紧力直接作用在被夹持轴的表面,夹持力分布均匀,不会出现局部应力集中夹伤轴件的问题。支撑臂的截面采用等厚矩形结构,臂身宽度从夹座位置向末端吊耳处平缓收窄,在保证整体抗弯刚度的前提下尽可能减少不必要的材料冗余,弯折过渡位置全部做圆角处理,避免直角弯折处产生应力集中,在设备长期受振动载荷的工况下,过渡位置不会出现疲劳断裂隐患。
现场安装时,底部夹座可直接卡在设备机架的圆杆、方管配套转接轴上,松开锁紧螺钉即可沿轴滑动调整整体安装高度,也可绕轴旋转调整支撑臂的朝向,调整到传感元件正对被测工件的位置后拧紧锁紧螺钉即可完成固定,无需额外焊接、打孔破坏原有机架结构,适配多品种小批量产线频繁换型调整的使用需求。末端吊耳的安装孔可适配标准规格的紧固螺钉,传感元件可通过螺母锁紧在吊耳面上,吊耳平面与支撑臂保持垂直,安装后传感元件的基准面与臂体定位方向一致,调试时只需调整支座整体位置即可对准检测点,不需要反复修正传感元件自身的安装角度。
结构的安装边界尺寸经过紧凑化设计,夹座的整体宽度控制在小型安装工位可容纳的范围内,支撑臂的延伸长度刚好覆盖常规产线中机架安装杆到检测点位的距离,不会因为臂长过大占用过多设备内部空间,也不会因为臂长过短导致检测距离不足。夹座底部预留的平面可在需要时直接贴装在设备平板表面,搭配螺钉穿过备用孔位实现平面固定,兼容轴装和面装两种安装方式,适配不同的设备布局条件。臂体的弯折角度避开了设备内部常见的走线、传动部件路径,安装后不会和相邻的传送带、气动管路、运动滑块产生运动干涉,在有限的设备内部空间里可以灵活布置。
从受力特性分析,当传感元件被被测工件意外触碰时,冲击力会先作用在末端吊耳位置,沿支撑臂传导至底部夹座,夹座的抱紧摩擦力会抵消大部分冲击载荷,臂体自身的刚性可承受常规工位的意外触碰,不会出现弯折变形;即使冲击载荷超出预期,臂体的弯折段会产生微量弹性形变缓冲冲击力,避免硬连接直接将冲击力传导至传感元件造成内部敏感元件损坏。夹装开口的间隙设计经过验算,锁紧螺钉在常规拧紧力矩下,夹臂的变形量处于材料弹性变形区间,反复松开、锁紧调整位置后,夹臂不会出现塑性变形,长期使用后依然可以保持足够的抱紧力。整个零件的所有加工面都以安装基准为参照进行公差匹配,夹装孔的轴线、吊耳安装孔的轴线、支撑臂的对称平面之间的位置精度统一管控,批量加工时零件的一致性好,互换性强,现场更换备件时不需要重新配做调整,直接安装即可满足检测定位的精度要求,适合自动化设备、工装夹具、实验台架等需要灵活布置检测元件的场景使用。
