便携式小型液化燃气储运罐体结构

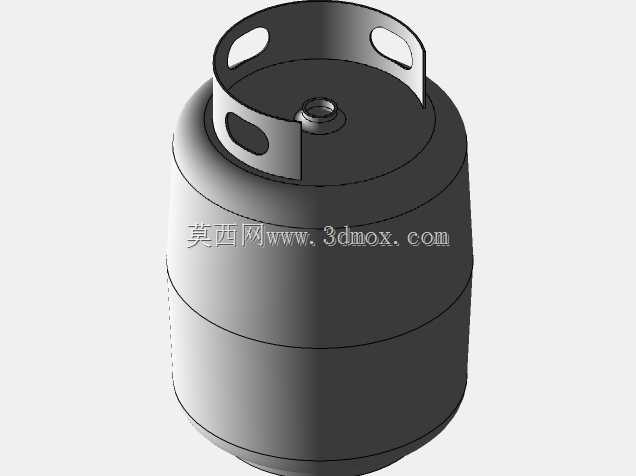

　　该罐体结构面向小型可移动燃气储存与短途转运场景，常见于户外临时作业、餐饮摊点、小型维修工位以及实验室辅助供气环节，用来承装低压液化燃气，为燃烧器、加热炬、小型灶具等终端设备提供稳定的气源接口。整体采用直立圆筒加两端圆弧收口的经典压力容器构型，筒体中段为等直径直壁段，既保证内部容积利用率，也便于卷制成型与环缝焊接；底部通过圆弧过渡收出支撑底圈，放置时形成环形接触带，在不额外增加独立支脚的前提下保证站立稳定性，同时避免底端面大面积接触地面造成积水腐蚀。顶部收口后集中布置阀座安装接口，中心凸起的带螺纹接口用于安装角阀，接口周边预留足够的扳手操作空间，避免阀门拆装时与护罩发生干涉。顶部护罩为一体式冲压提手结构，环绕阀座形成防护圈，

　　护罩上开设三处镂空：两处对称的长圆孔作为人工搬运提手，单孔可容纳手掌穿入，双人抬运或单人短距离挪移时均可施力；侧向开孔则用于减轻护罩自重，同时在阀门发生微量泄漏时让燃气快速扩散，避免护罩内部形成可燃气积聚腔。护罩下沿与罐体上封头采用贴合定位结构，装配后可承受常规堆叠与意外碰撞冲击，防止坠落物直接撞击角阀造成断裂泄漏。建模过程中优先保证罐体壁厚的连续性表达，筒体与封头过渡区域保留圆滑相切关系，未添加渲染纹理与材质贴图，所有结构面均以实体几何特征呈现：直筒段通过旋转特征生成主体轮廓，顶部护罩采用拉伸切除与圆角组合完成镂空与边缘钝化，阀座接口处保留螺纹连接的配合基准面，可直接用于后续阀门装配校核。从安装边界来看，罐体最大外径由直筒段决定，

　　顶部护罩外径略小于筒体直径，运输堆叠时上层罐体底圈可落入下层护罩外围定位区域，减少运输过程中的横向滑移；整体高度方向从底圈支撑面到护罩顶端面控制为紧凑比例，常规小型运输车货厢、橱柜下方储物空间以及户外装备架均可容纳。侧向无突出管路与外置附件，罐体任意角度滚动时不会损伤外接部件，仅顶部阀座区域为防护重点。结构设计上充分考虑压力容器的受力特性，圆筒段环向应力分布均匀，两端圆弧封头将内压产生的轴向力平滑传递至筒壁，避免大角度折边带来的应力集中；护罩与罐体的连接区域避开封头高应力环带，连接点受力以碰撞冲击载荷为主，不参与内压承载。实际使用时，罐体直立放置，角阀出口通过减压阀连接输气软管，护罩提手可在移位时直接握持，无需额外捆绑吊具；

　　日常检查中可通过护罩镂空区域观察阀座连接处是否存在油污、结霜等泄漏迹象，底部环形支撑圈留出的间隙可让通风气流通过，减少底部锈蚀。该几何模型完整还原了小型燃气罐从承载筒体、防护护罩到阀门接口的全部关键结构，可用于供气系统布局干涉检查、搬运工装设计、储运货架适配以及安全防护距离校核等工程环节。
