卧式承压储运用罐体成套结构

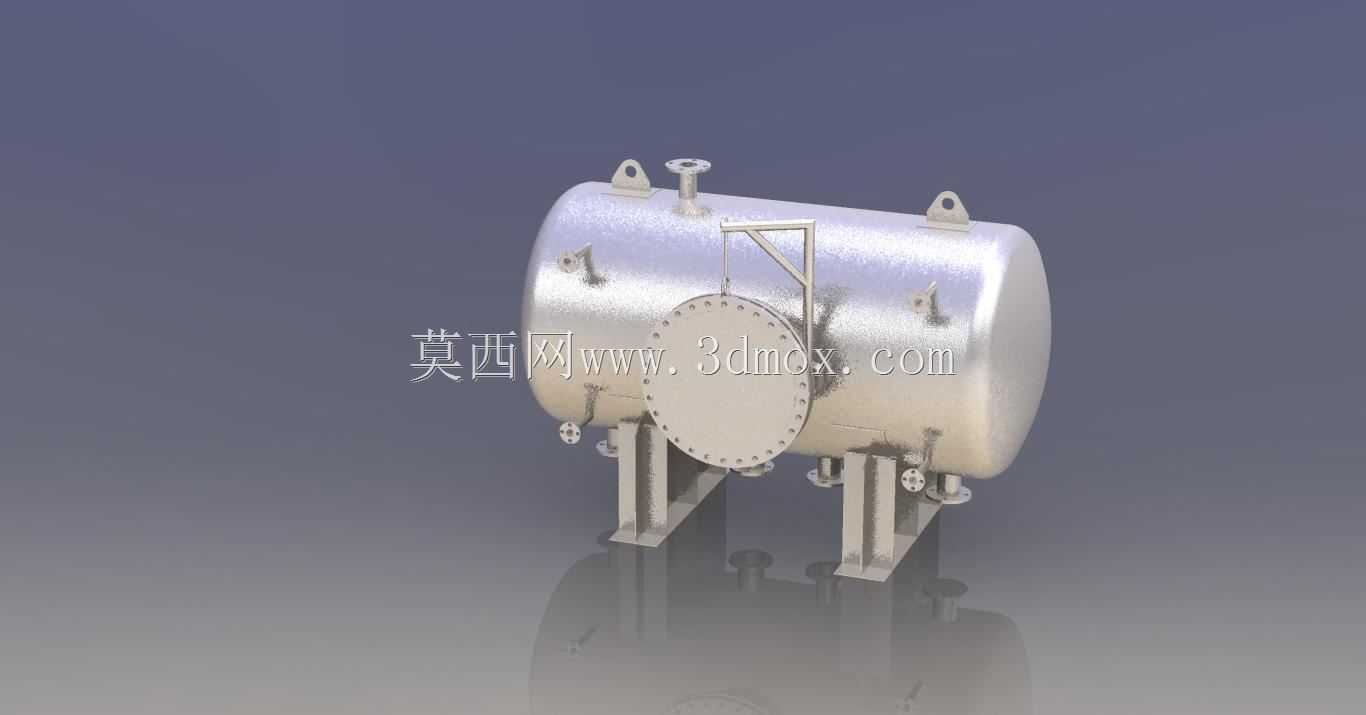

　　这套卧式承压罐体结构面向化工、轻工、食品、制药以及公用工程中的中间储料、缓冲稳压和气液分离场景，筒体采用两端椭圆封头的卧式布置，相比立式罐在厂房高度受限的管廊旁、车间底层和撬装区域更容易布置。设备运行时，介质从顶部接管进入筒内，在较大的气相空间完成扩容减速，液体积存于下部，气相经由顶部接口引出；侧面大尺寸法兰人孔用于内件检查、清洗和定期检验，罐底多个接口承担排液、排污、仪表接出和安全附件连接，支腿把筒体荷载传递到混凝土基础或撬座钢梁上。

　　建模时先以筒身内径、名义壁厚和封头直边段建立主体回转体，再把封头曲面与筒体环缝对齐，避免在装配里出现错位壁厚。人孔法兰按颈部、法兰盘、密封面、螺栓孔和盲板盖分层处理，螺栓孔沿圆周均布，盲板盖与法兰之间保留垫片位置，方便后续出工程图时标注紧固件规格。顶部吊耳在封头上的方位结合吊装重心确定，两个吊点连线尽量靠近设备重心投影，减少起吊时的扭转；吊耳板与封头贴合处采用随形曲面过渡，不能简单用直角板穿插，否则在详图和受力校核中都会失真。

　　接管布置没有随意堆在同一母线上，而是按操作面分区：顶部靠气相区布置进气、安全泄放和压力检测口，侧部人孔周围留出扳手空间和人员开启通道，底部靠支座之间布置排液与排污口，侧面小接口用于液位、温度或取样。每一处接管都保留了法兰外径、螺栓圆和管口伸出长度，配管专业可以直接据此校核阀门安装和管线碰撞。罐外检修梯架从支座附近延伸到人孔侧，踏步宽度和扶手高度按通行需求设定，支架与筒壁连接点避开纵环焊缝，也为现场焊接垫板留出位置。

　　双支座结构是卧式容器的关键边界。固定支座与活动支座在模型中通过底板、立板、筋板和垫板区分，固定端限制筒体位移，活动端允许热胀冷缩时沿轴向滑动。支座包角与筒体下部贴合，垫板把局部支反力扩散到筒壁，减少鞍座附近的附加应力；底板上的地脚孔位置需要和基础预埋件核对，孔边到板边距离满足安装调节余量。若设备放在撬装框架上，还要复核支腿高度与下方管道、阀门和称重模块的空间关系，不能只看罐体外形。

　　外形控制上，总长由筒体直段、两端封头深度和外部接管突出量共同决定，运输边界不仅包含筒身直径，还应计入顶部吊耳、侧向法兰和检修梯架的最大外廓。安装时设备中心线应保持水平，支座底板与基础之间按固定端和滑动端采用不同垫片或滑板处理；人孔开启方向前方要留出盲板盖翻转和工具操作空间，顶部安全阀出口不能正对检修平台。模型中焊缝、补强圈、法兰密封面和支腿筋板均以实体关系表达，结构设计师可在此基础上调整容积、压力等级、管口方位和支座跨距，形成适合具体工艺流程的承压罐体方案。
