列管式换热管束装配结构设计

　　这套结构围绕列管式换热设备的核心管束展开，建模时没有把外壳作为表达重点，而是将管板、换热管、折流板和定距部件之间的装配关系完整呈现出来。对于从事换热设备设计的人来说，真正影响检修、制造和运行稳定性的部分，往往就集中在管束区域：流体在管程与壳程之间完成热量传递，管束既要承受温差带来的伸缩趋势，也要面对壳程流体横向冲刷时产生的振动和压降。

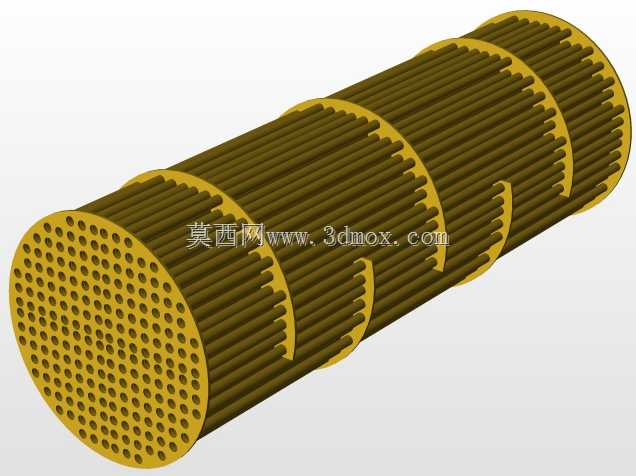

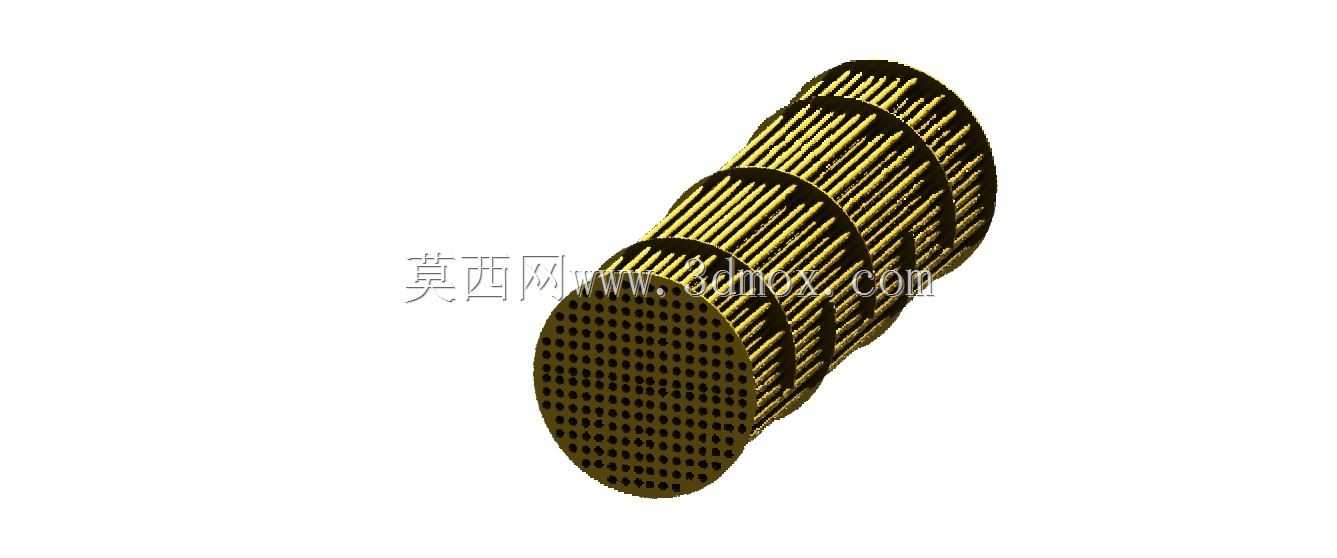

　　从外形上看，模型主体为卧式圆柱管束，两端设置带密集管孔的管板，大量平行换热管沿轴向贯穿并固定在管板上。管板孔位按规则阵列布置，孔间距需要兼顾换热管数量、布管紧凑性、管桥宽度以及胀接或焊接空间。若孔距过小，管板强度和密封质量会受到影响；若孔距过大，相同壳径下的换热面积下降，设备外形也会被迫放大。因此布管并不是简单铺满圆截面，而是要在换热面积、流体通道、制造工艺和维护空间之间取得平衡。

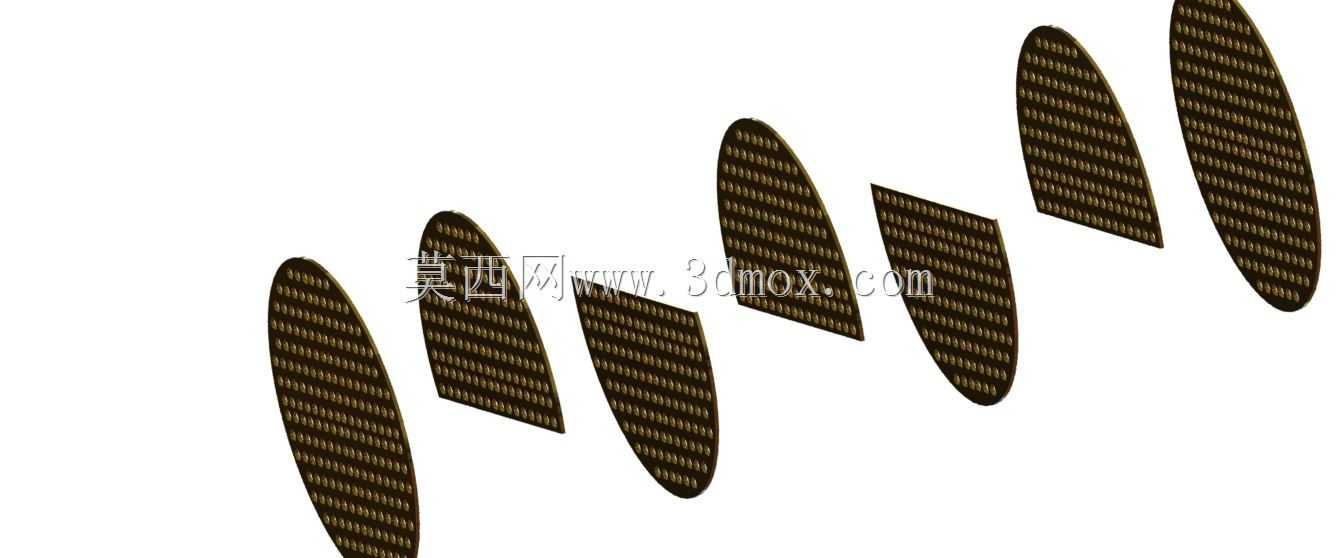

　　管束中部设置多道圆形折流板，板体外缘与壳体内部形成配合边界，板上开孔供换热管穿过。折流板的作用不只是支撑细长换热管，避免管子在跨度较大时发生挠曲和流体诱导振动，还负责改变壳程流体的流动方向，使介质反复横向掠过管束，提高湍流程度和换热系数。折流板间距过大，支撑和扰流效果不足；间距过小，则壳程阻力明显增加，泵耗上升，并且容易造成沉积死角。实际设计中需要根据介质性质、流量、允许压降和换热管长度综合确定。

　　建模思路上，单个零件与最终装配被分开处理。换热管采用规则阵列方式生成，管板孔位与管子中心保持一致；折流板按照设定间距沿轴向排布，并通过定距管或拉杆关系确定位置。这样处理的好处是，当管径、管长、壳径或折流板间距调整时，装配关系能够快速更新，便于对比不同方案。对于结构工程师而言，这类模型不仅用于外观展示，更重要的是检查管孔是否干涉、折流板穿管是否顺畅、端部管板区域是否预留足够的管箱连接和密封空间。

　　在应用场景方面，这类管束常见于化工、石油、电力、暖通和一般工业冷却系统。管程可走腐蚀性较强、压力较高或容易结垢的介质，壳程走冷却或加热介质；也可根据清洁度、流量和温差条件反向分配。设备运行时，两种介质被管壁隔开，通过管壁进行连续热交换。管束作为换热面积的主要载体，其长度、直径、数量和排列方式直接决定传热能力。

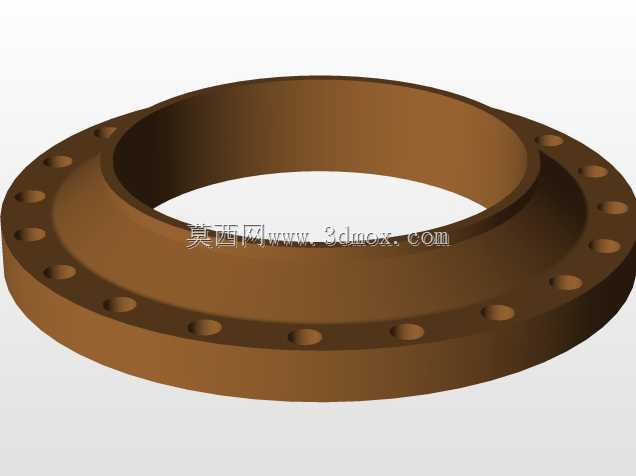

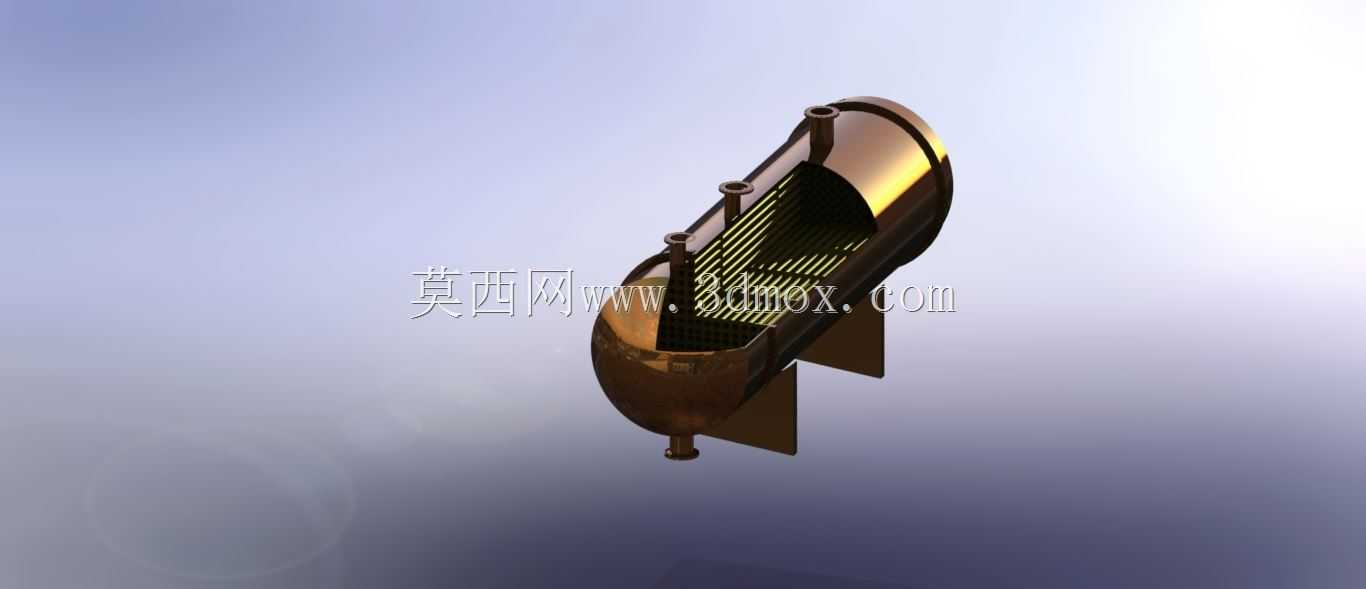

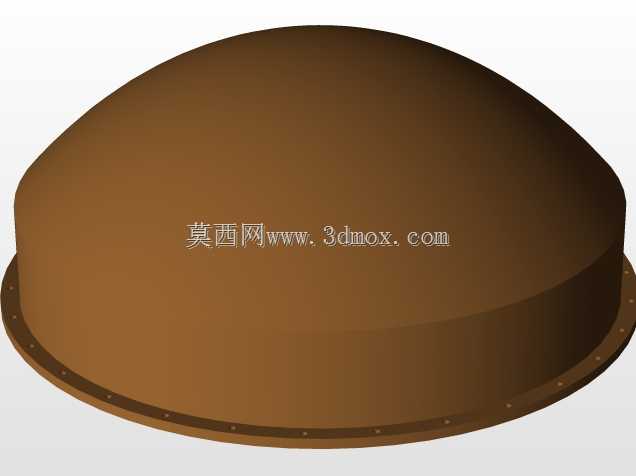

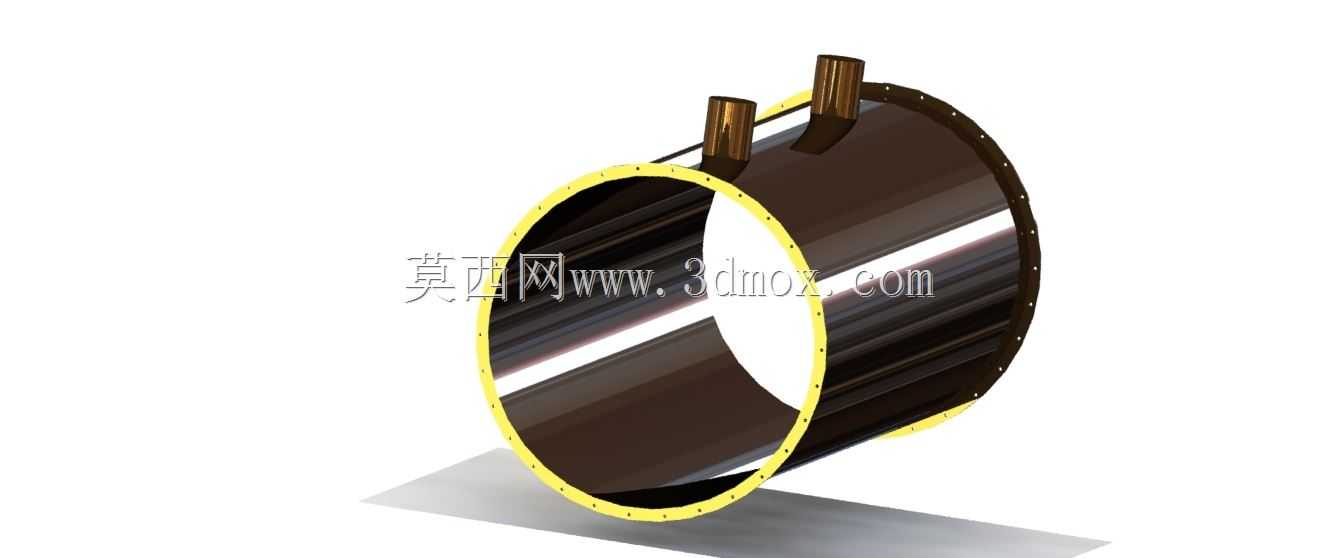

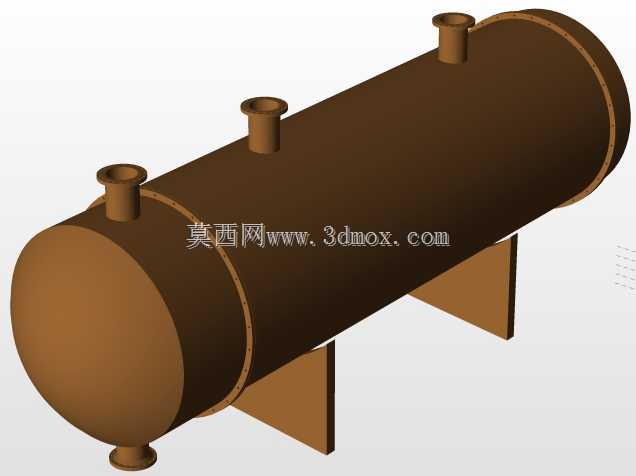

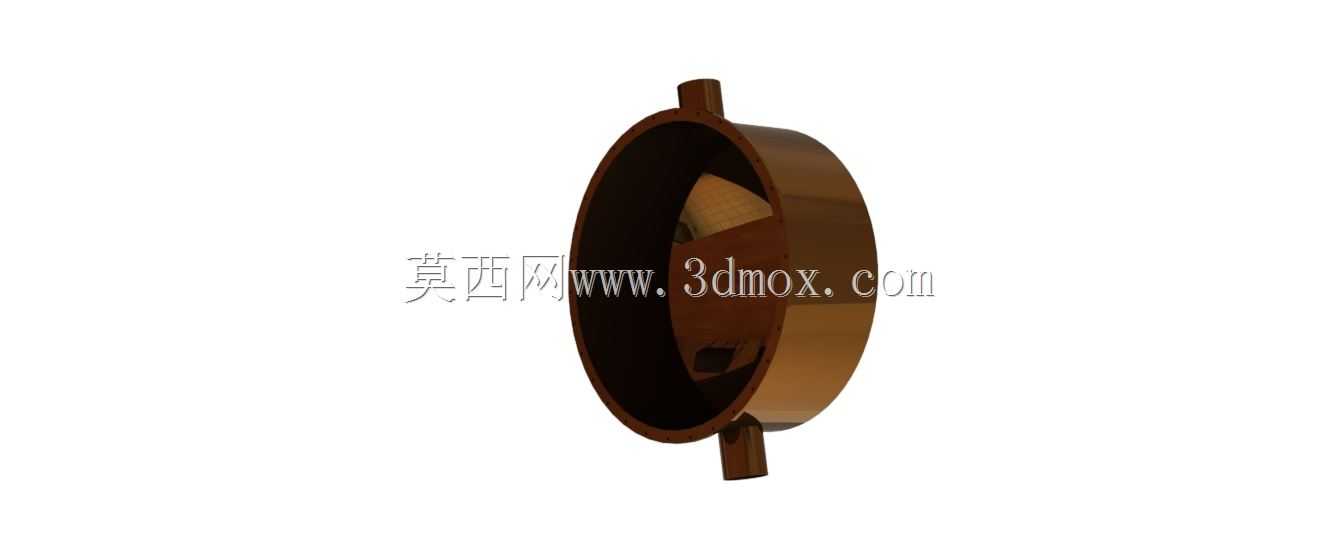

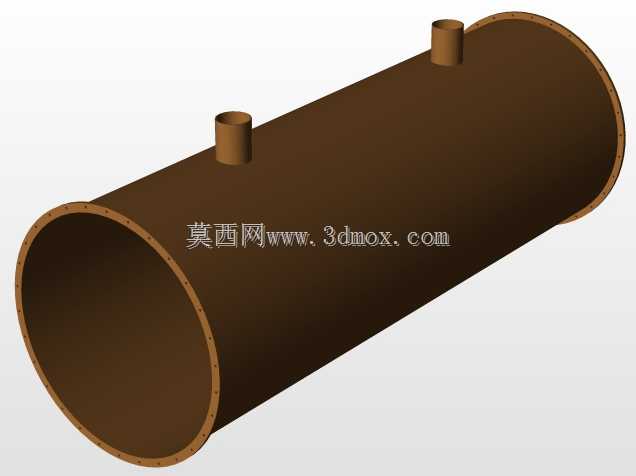

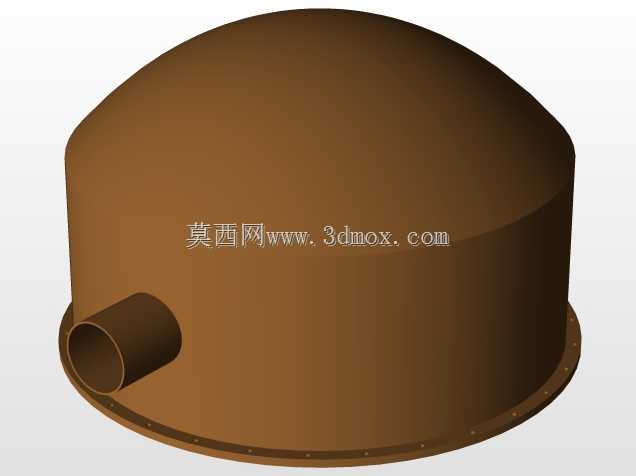

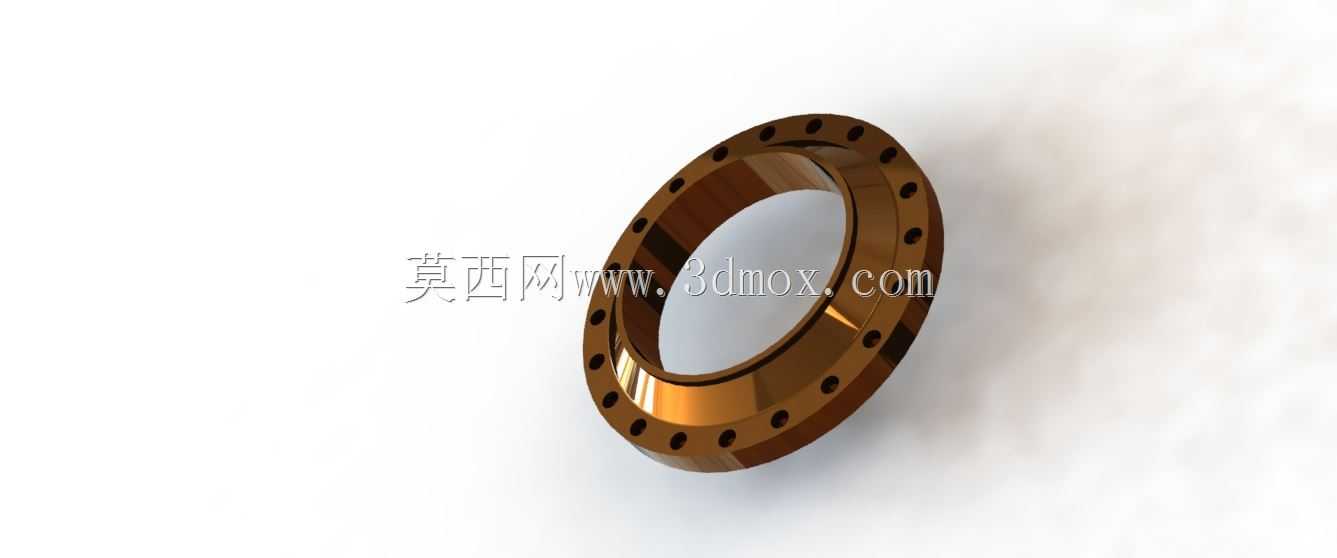

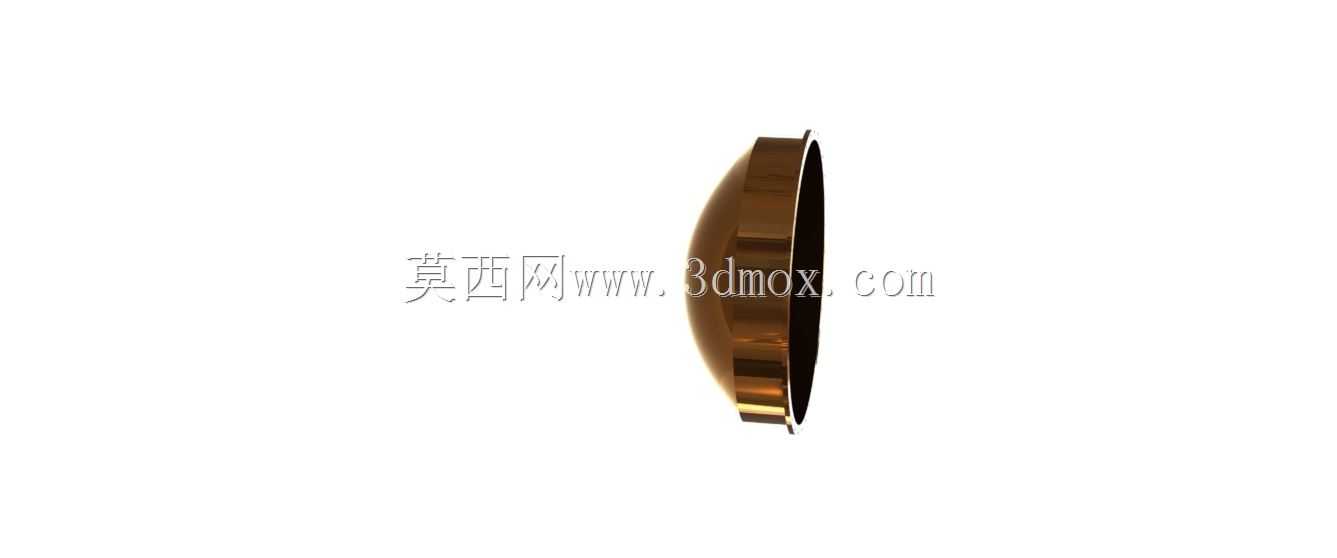

　　安装边界上，管束整体需要装入圆筒形壳体内，两端管板与壳体、管箱或封头形成连接界面。设计时应控制管束最大外径，保证折流板外缘能够顺利进入壳体，同时保留必要的装配间隙；管束长度则要与壳体直段、管箱法兰、螺栓连接区和抽芯检修空间相匹配。若设备需要后期抽出管束清洗，布置平台和管道时还应在轴向预留抽芯距离，不能只按设备本体长度占位。

　　从结构细节看，换热管端部与管板的连接区域是可靠性关键。模型中密集孔阵体现了管端固定关系，工程上通常采用胀接、焊接或胀焊结合方式，以防止两种介质串漏。折流板与换热管之间存在装配间隙，间隙过大会削弱支撑并增加振动磨损，间隙过小则穿管困难，尤其在长管束、多板位情况下，同轴度和孔位累积误差会被放大。因此三维装配阶段应重点核对各板孔系的同心关系以及管子穿装路径。

　　壳程流体在折流板之间反复转折，流动方向与管束近似垂直，这种布置有助于打破边界层，但也会在折流板边缘和管束入口区形成局部高速冲刷。若介质含有颗粒或易结垢成分，折流板下方和低流速区可能成为沉积位置，选型时需要配合流速控制、排污口设置和清洗方案。管程侧则因流道相对平直，更便于机械清洗和高压水冲洗。

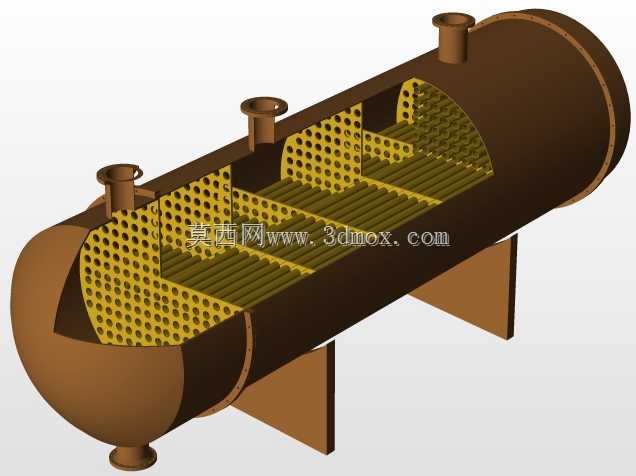

　　整体来看，该模型把列管式换热器内部最核心的管束形态表达得比较清楚：两端管板承担固定和分隔，密集换热管提供传热面积，中间折流板完成支撑与扰流。结构设计时不能只追求换热管数量，而应同时校核布管密度、壳程压降、管束振动、装配间隙、检修抽芯和端部连接。通过三维方式把这些关系前置检查，可以在投产前发现孔位干涉、板距不合理和安装边界不足等问题，使后续详图设计、加工装配和现场维护更有依据。
