Havyard842型近海三用工作拖轮

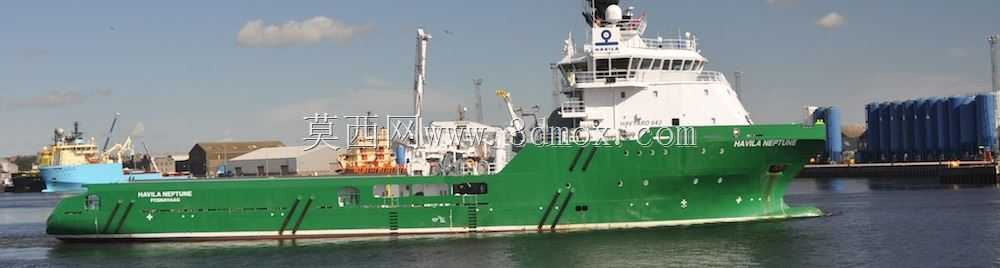

　　近海油气开发与港口辅助作业中，三用工作拖轮承担拖带、锚作、平台供应、应急守护等复合任务，其船体与上层建筑的空间布置直接决定甲板载荷、操纵性能和船员作业效率。这套Havyard842型拖轮三维结构以1/50比例还原实船，建模时先从主尺度和线型入手，确定艏部外飘、艉部宽平作业区、舷侧护舷带以及机舱段的相对位置，再逐层拆解主甲板、驾驶甲板、罗经甲板、救生设备区和系泊设备区。

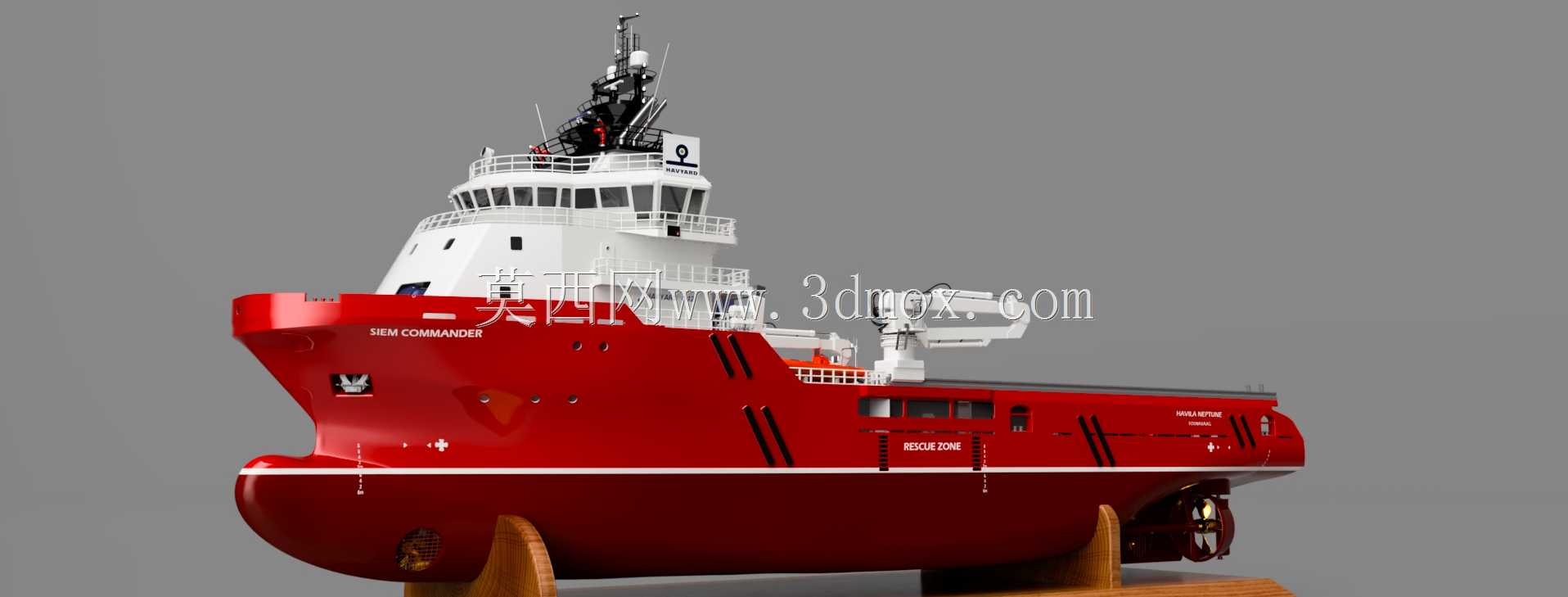

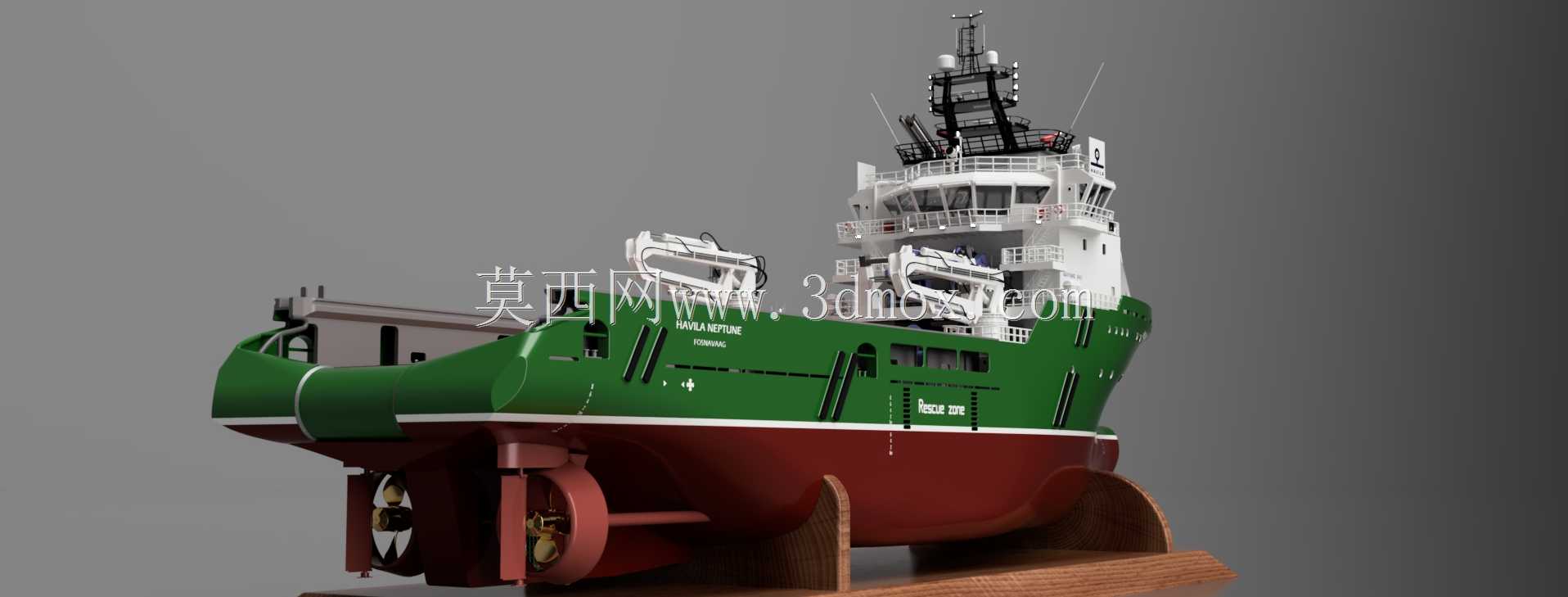

　　艏部采用高艏楼与前倾船艏组合，红色主船体向上延伸形成较大干舷，可在迎浪状态下减少上浪；艏部甲板预留锚机、带缆桩和导缆孔位置，舷侧线型在水线附近保持饱满，兼顾拖航顶推时的推力承载与低速稳性。船体中部设置连续主甲板，舷墙沿作业边界布置，既保护人员通行，也为软管、缆绳和甲板货物提供围挡。艉部是该类船的核心作业面，甲板开口、拖曳设备基础、绞车安装区和尾滚区域需要保持开阔，避免上层建筑立柱或管线干扰长距离拖带作业。

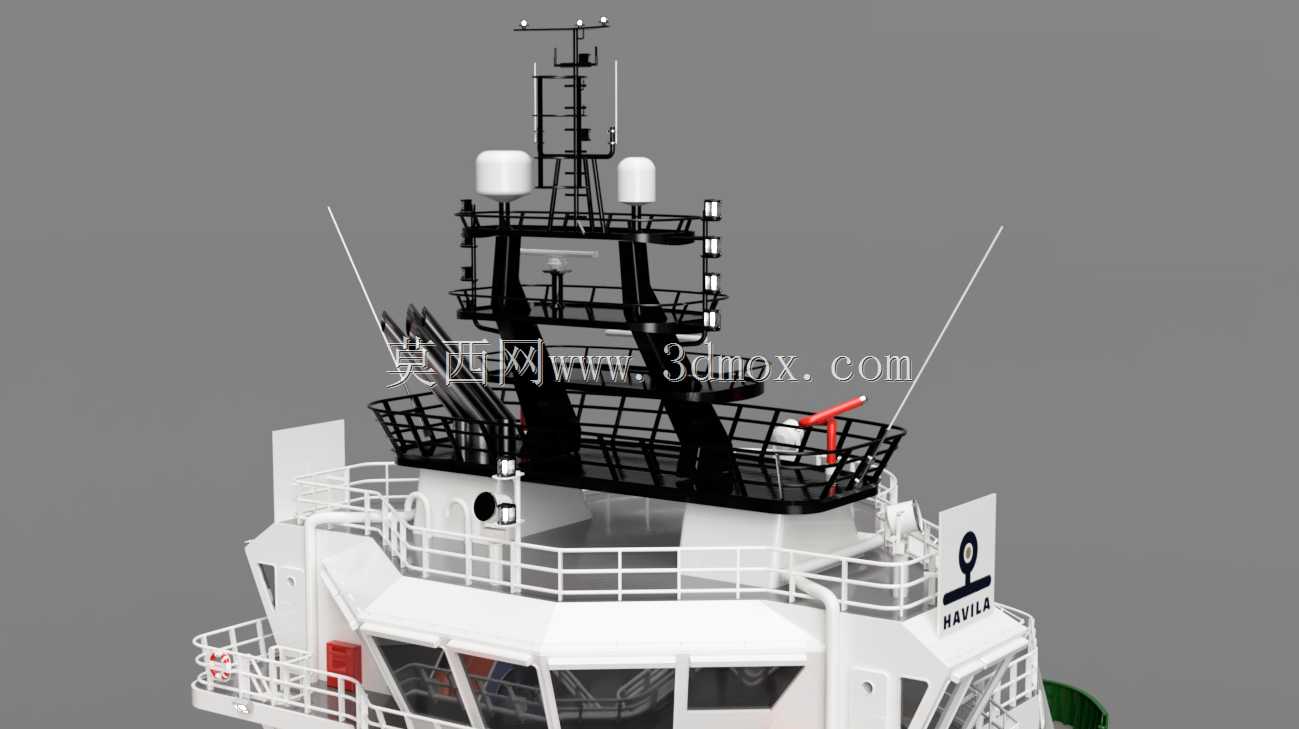

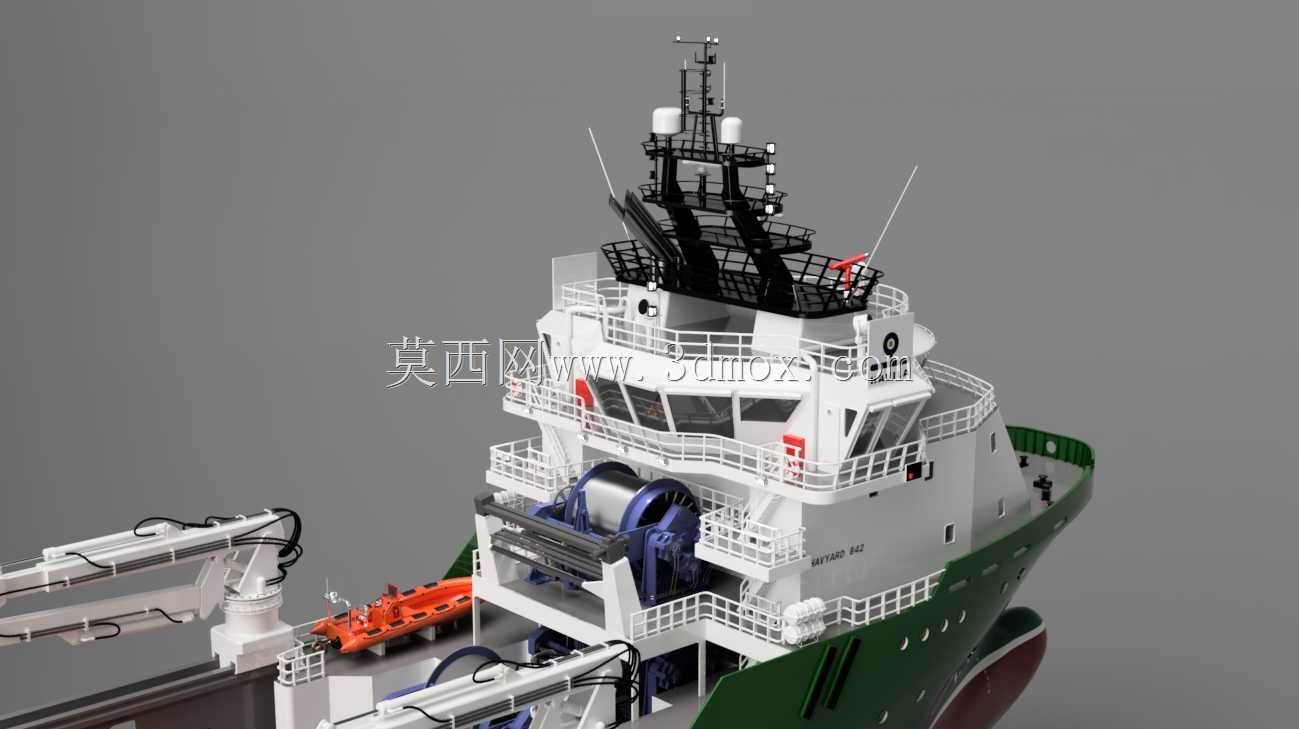

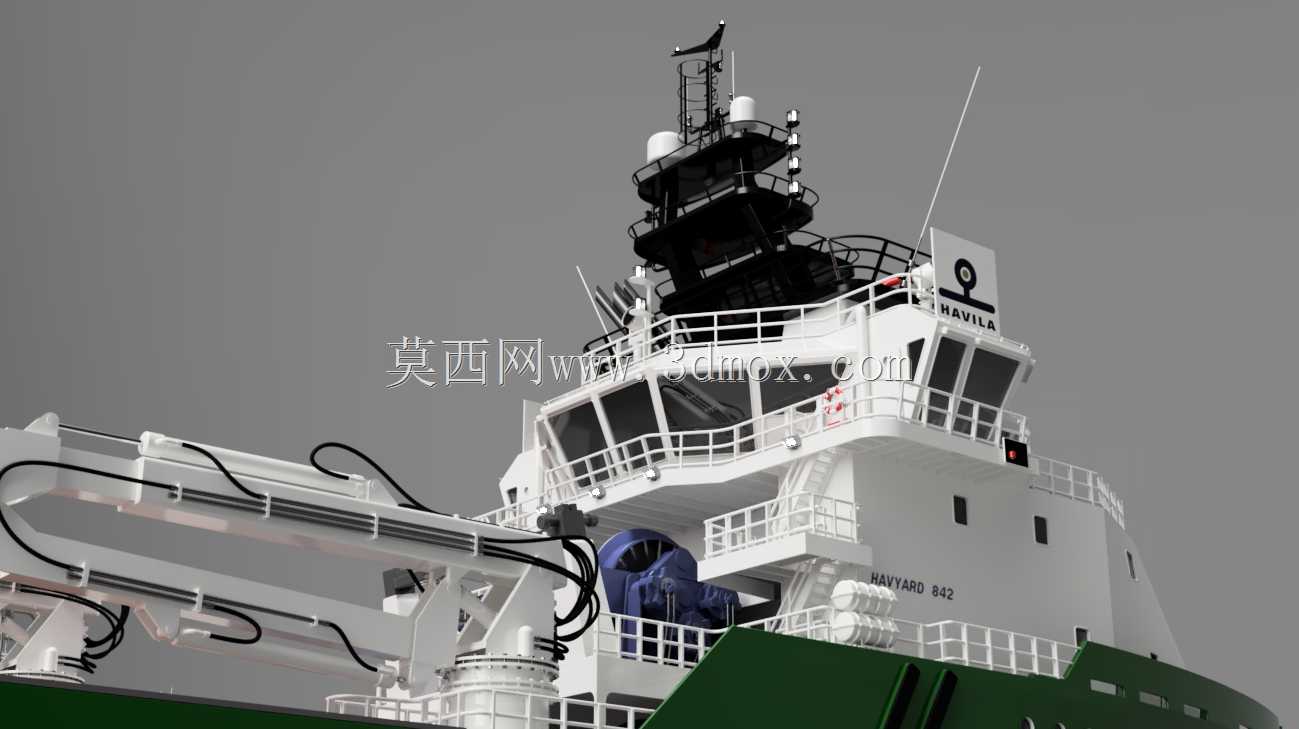

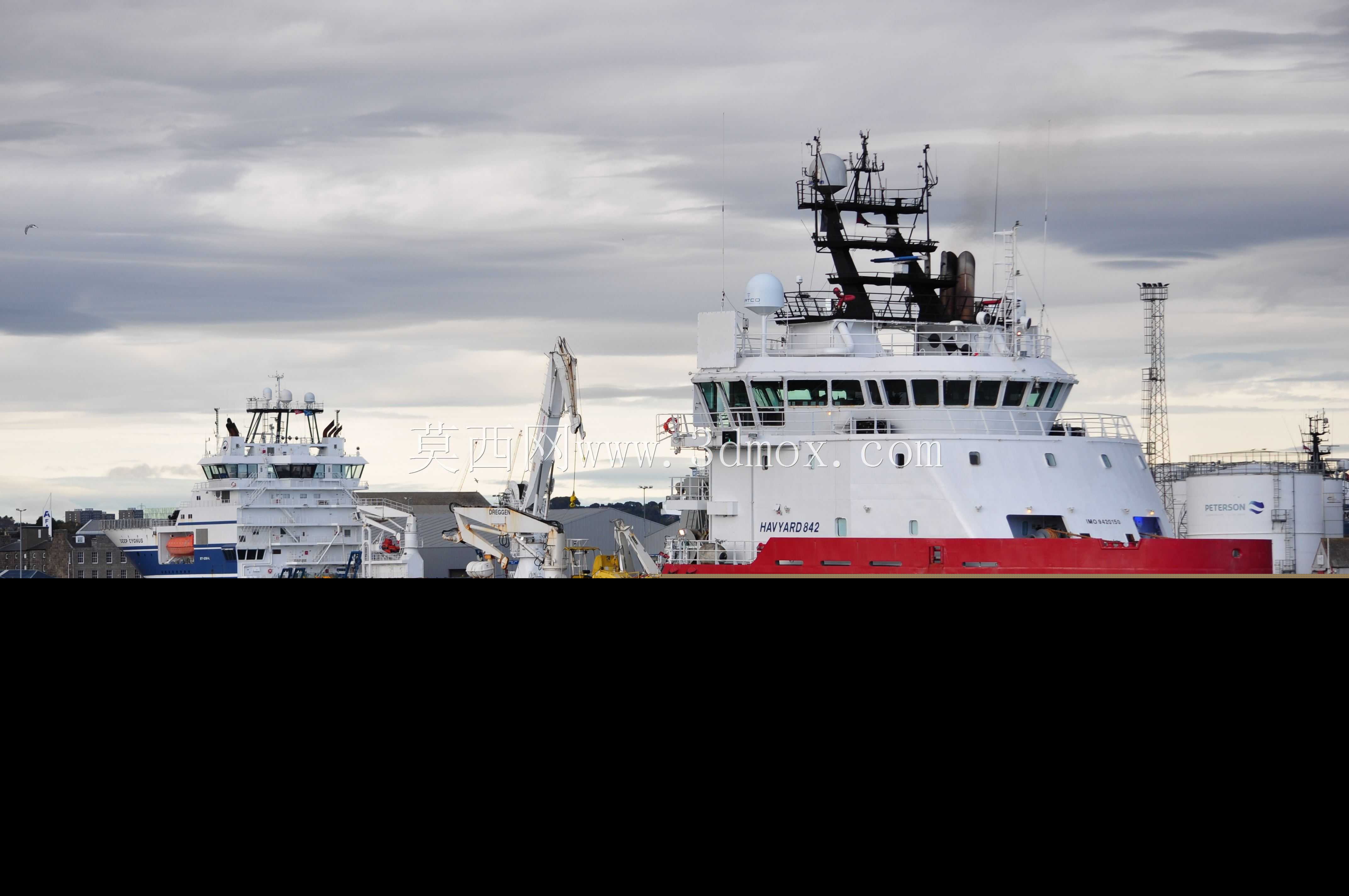

　　上层建筑集中布置在船中前部，白色舰桥层次分明，底层可布置生活舱室、厨房、储物间与设备通道，向上逐层收窄后形成全周视野驾驶台。驾驶台前后窗倾角、侧翼平台位置和雷达桅结构都围绕观察需求展开：靠泊时船员可在侧翼直接观察舷侧与码头距离，拖带时可通过后窗监控艉甲板绞车和拖缆状态。顶部桅杆集成雷达、天线、航行灯、号笛与信号设备底座，各支架按实船层级排布，避免设备相互遮挡。

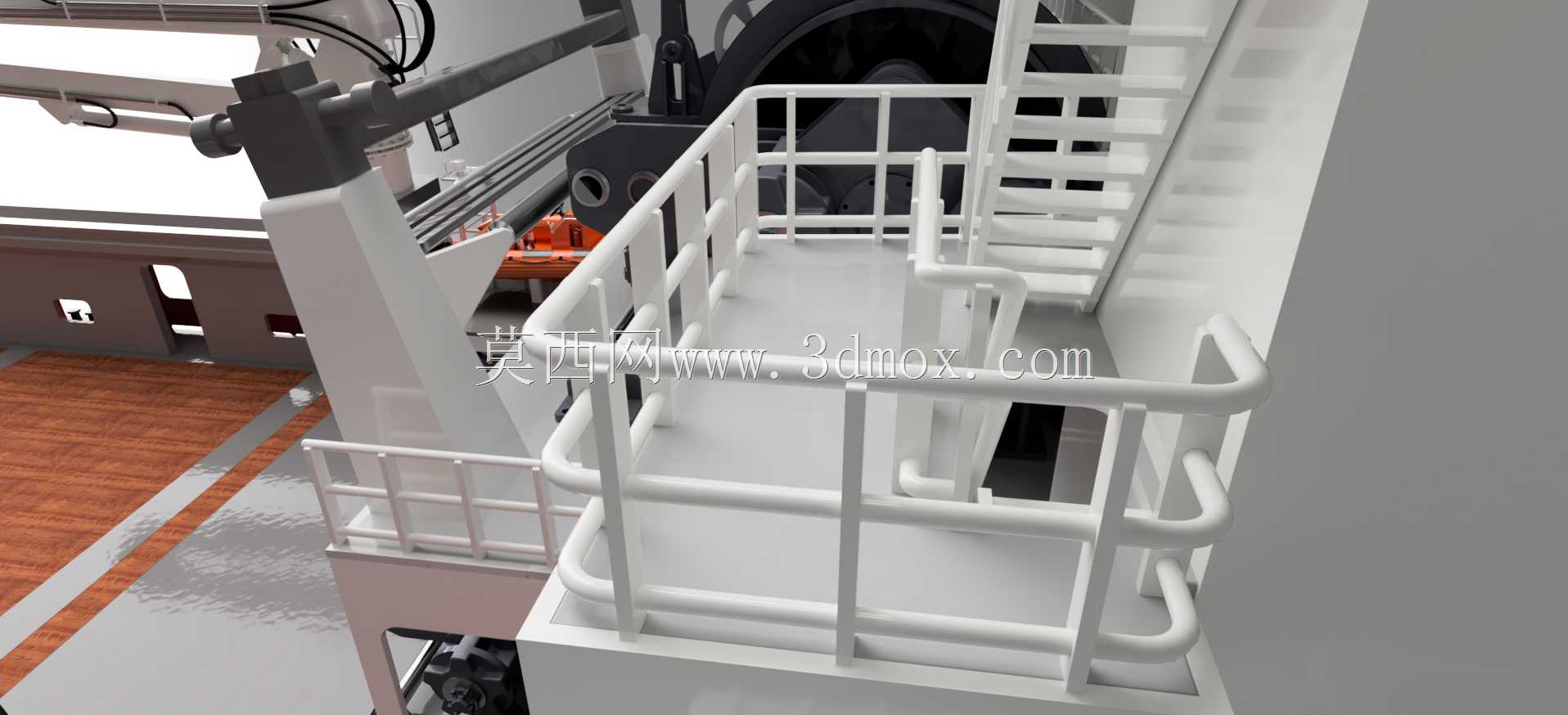

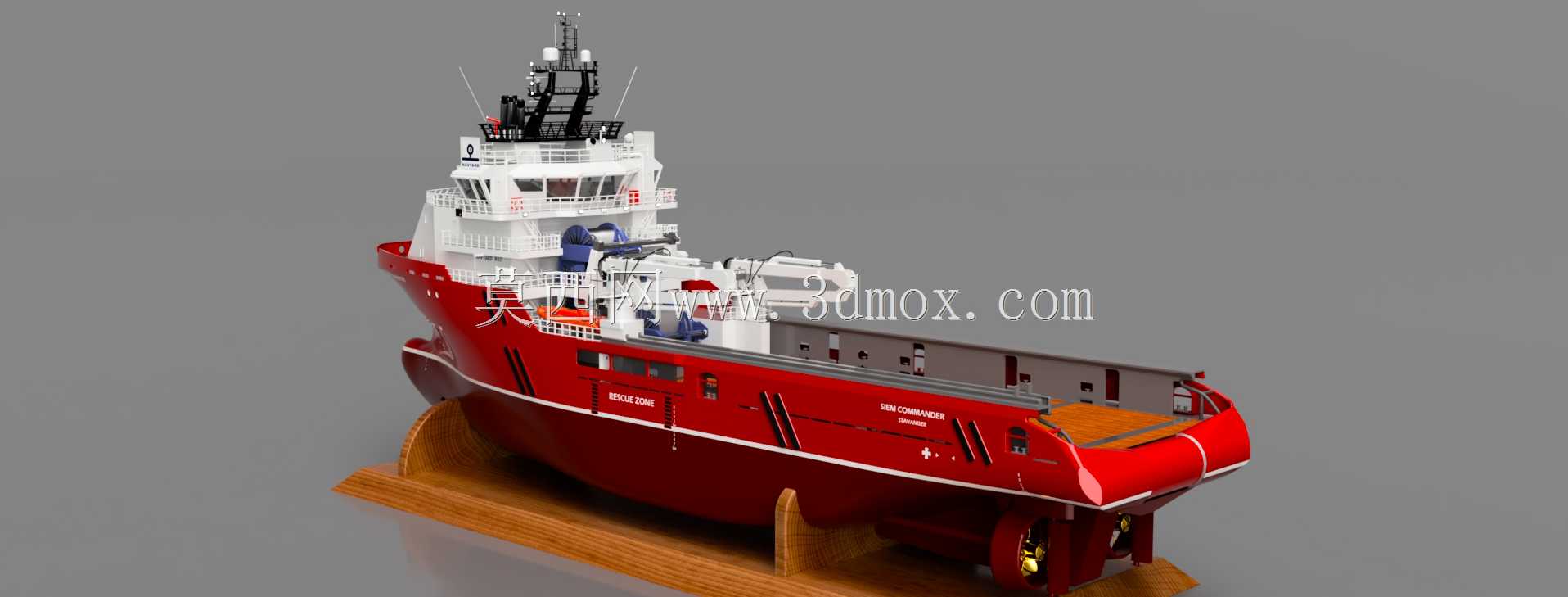

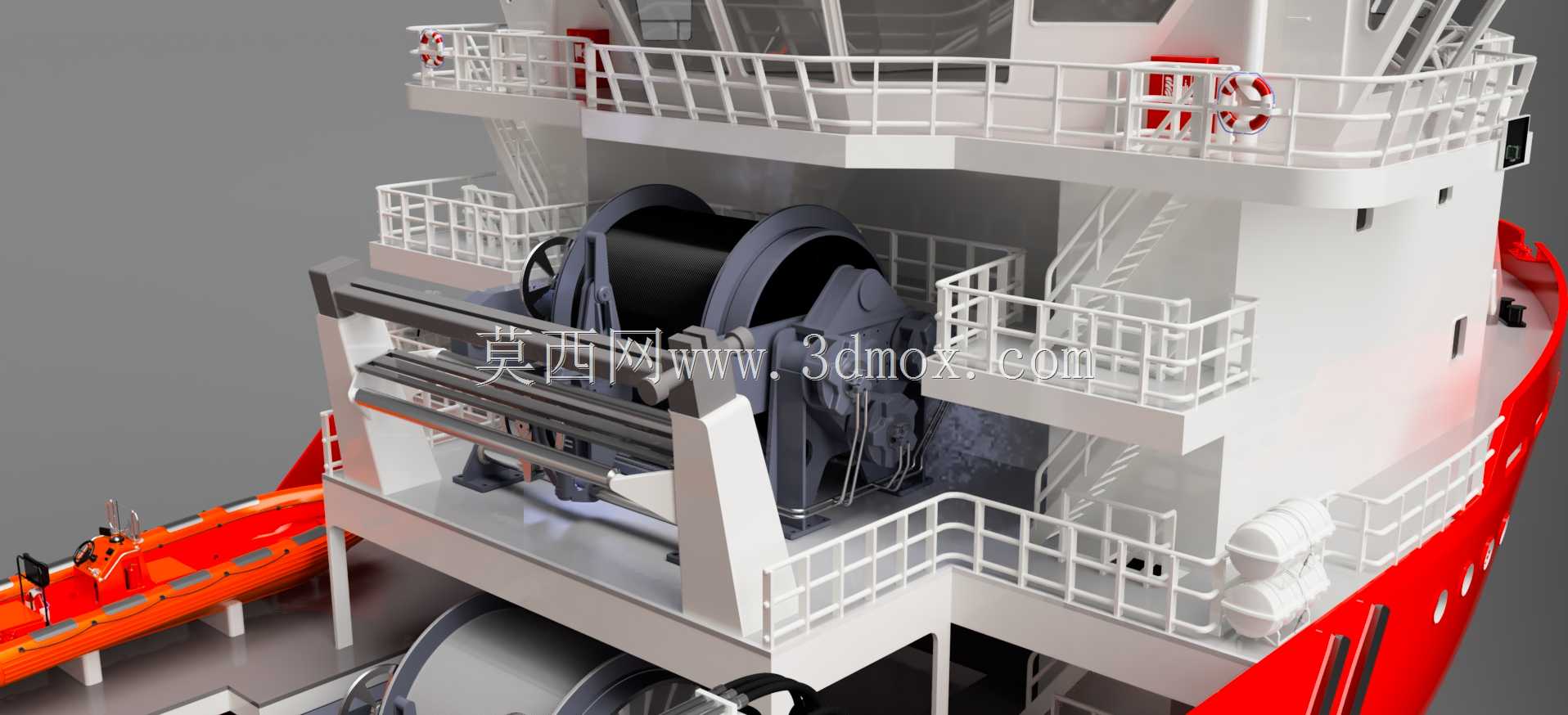

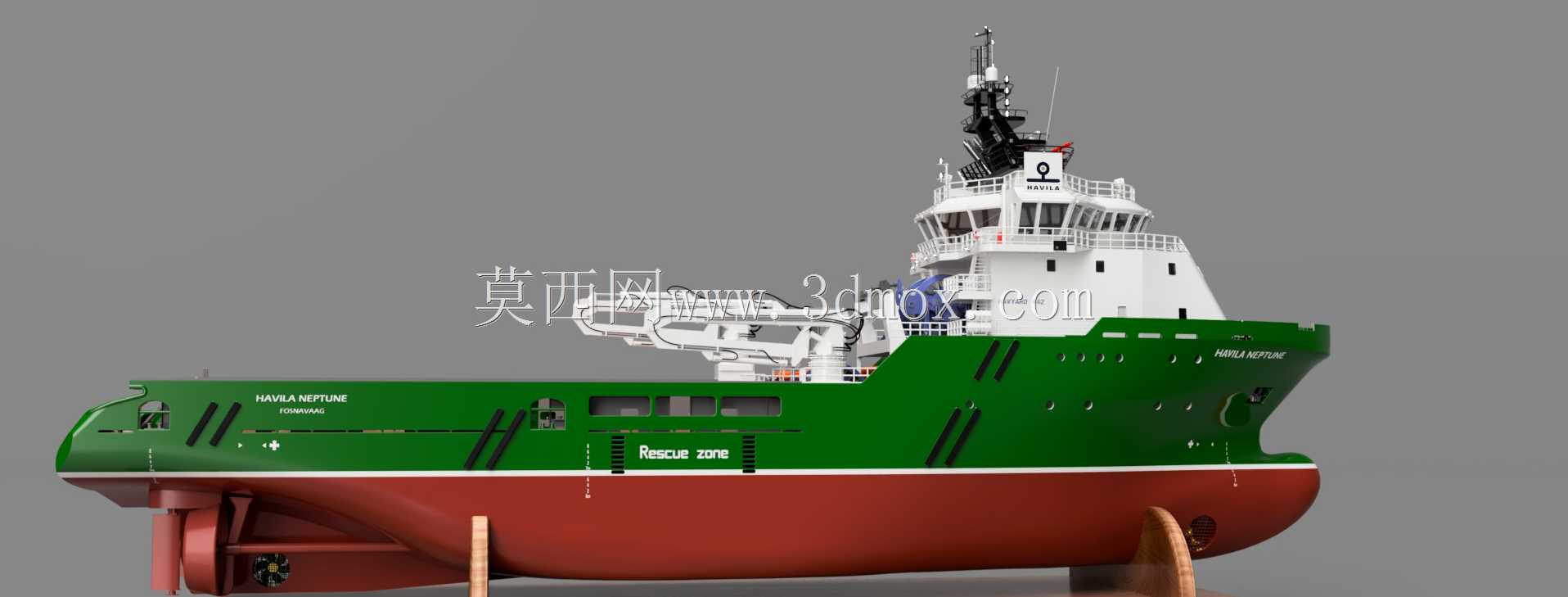

　　功能分区上，该型船不是单纯运输船，而是海工支持平台。艉甲板需要承受锚链、拖缆、水泥撬、物料箱和工具设备的集中载荷，因此甲板板架、加强筋、基座脚位在模型中均按结构逻辑保留；舷侧靠近水线位置设置护舷和靠垫接触区，用于顶靠平台、驳船或码头；船中两侧保留救生艇、救生筏、消防设备和通道空间，使应急撤离路径与日常作业路径分开。机舱段位于船体下部，烟囱、通风筒、排气管和检修口向上穿出，外形与上层建筑后部衔接，既满足散热，也控制烟气对驾驶视线的影响。

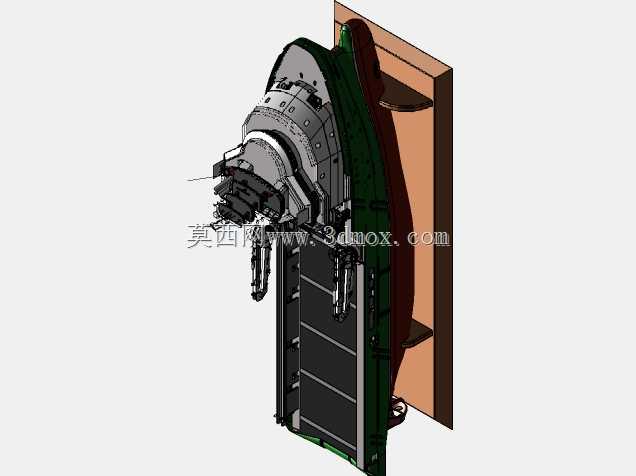

　　建模思路强调可装配性与结构可读性。船体外壳先建立光顺曲面，再按甲板层、舱壁、肋骨方向切分；红色船体、白色上层建筑、黑色桅杆与舾装件分色处理，便于在评审中快速识别功能区域。栏杆、扶梯、门窗、吊机、救生艇、缆桩、消防炮等细节不单独孤立摆放，而是与甲板基座、通道宽度和操作半径对应。例如艉部拖曳设备周围要留出缆绳摆角范围，吊机回转范围内不能布置过高障碍，救生艇落放路径不能与风管、吊臂干涉。

　　从安装边界看，1/50比例模型适合用于船舶展示、方案汇报、教学演示和舾装布局校核。若用于3D打印或实体拼装，需重点控制船体薄壁、桅杆细杆、栏杆间距和窗格厚度；若用于数字场景，可将船模放置于码头、半潜平台旁或风浪海面环境中，检查干舷、视域和靠泊姿态。船体支架位于艏艉下方，支撑点应避开舵桨、尾鳍和外板突出件，保证展示时重心落在支撑多边形内。

　　结构设计人员使用该模型时，可重点观察三处关系：一是艉甲板开阔面积与绞车、拖钩、导缆器的布置关系；二是上层建筑前伸位置与艏部作业视线的关系；三是船体宽胖线型、护舷区域和顶推作业面的关系。设备选型人员则可借助整体尺度判断拖轮在近海平台供应、港口拖带、消防守护和锚作支持中的适配性。模型没有把船舶简化成单一外壳，而是保留了海工辅助船典型的甲板机械、航行设备、舱室层级和作业通道，使外观展示与工程理解能够同时成立。
