舰船舷侧导航信号灯结构设计

　　在船舶航行安全体系里，舷侧导航灯是承担近距离会遇态势识别的核心目视航标，直接决定夜间、低能见度工况下船舶间的避让决策逻辑，是内河、近海各类航行船舶强制配置的法定信号设备。这款右舷导航灯的结构设计，完全围绕海事规范的光学要求、船舶户外长期服役的环境适应性展开，没有多余的装饰性结构，每一处曲面、每一个安装边界都对应实际使用中的硬性需求。

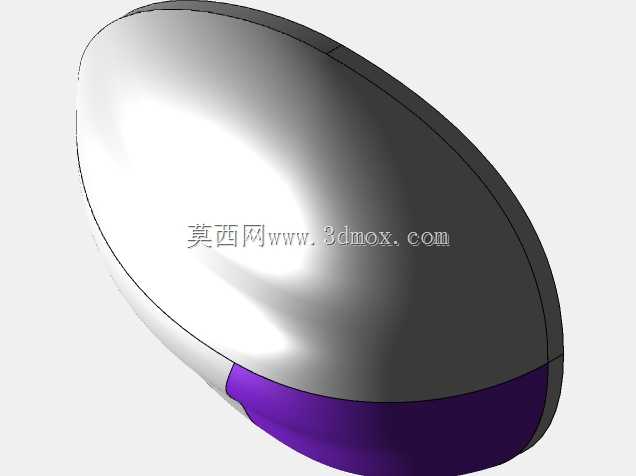

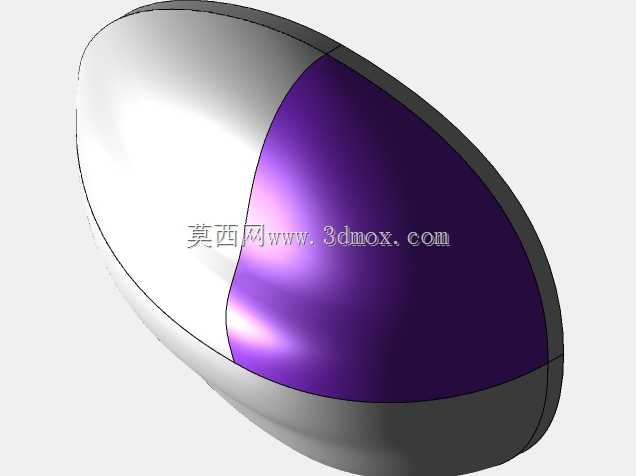

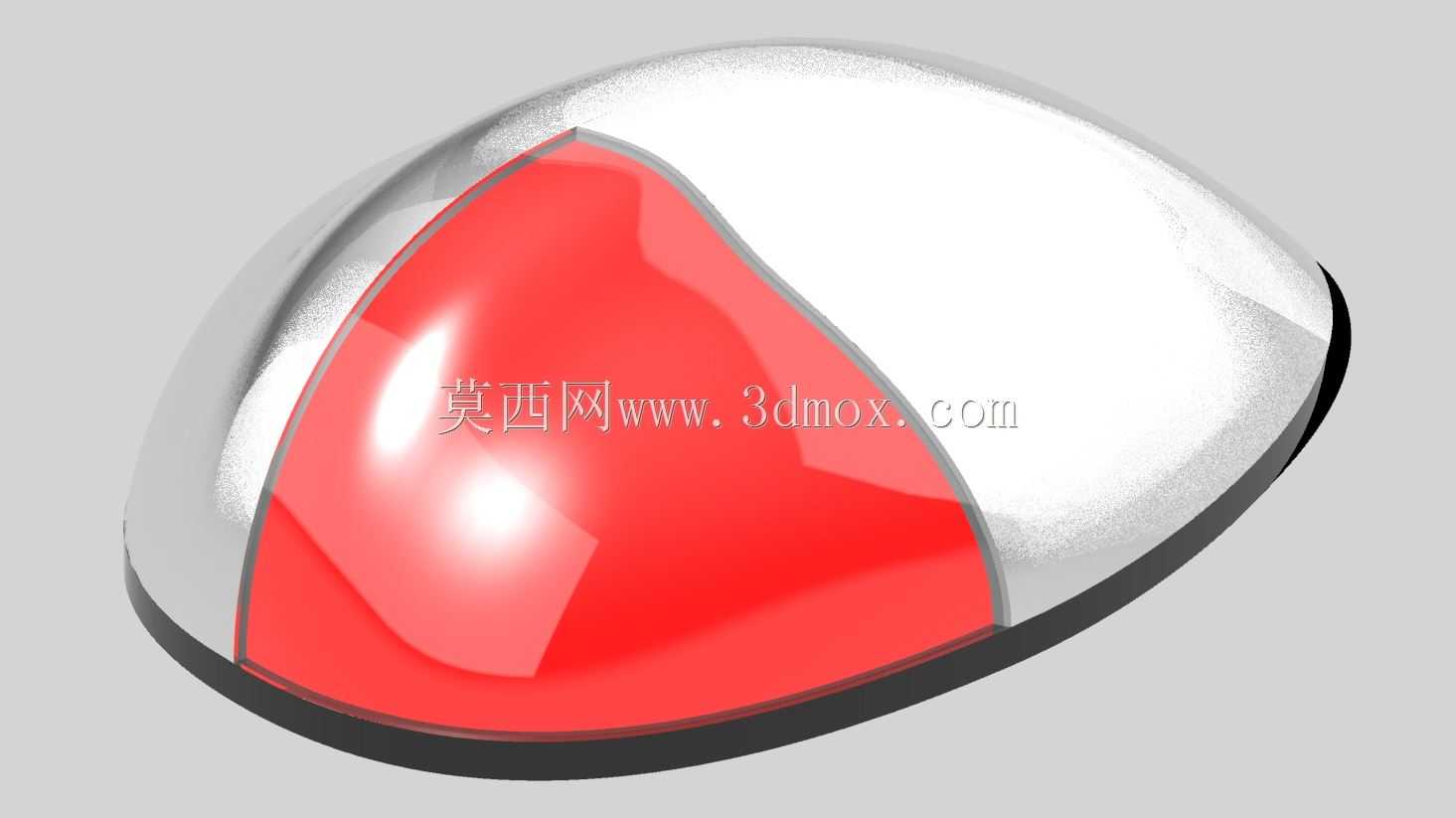

　　从实际使用场景来看，这类舷灯通常安装在船舶左右舷的最外舷侧位置，右舷对应绿色光色，左舷对应红色光色，要求在水平面上112.5度的扇区内发出均匀的规定光强，确保正前方到各自一舷正横后22.5度的范围内，其他船舶能够清晰识别本船的舷侧方位，判断会遇时的避让责任。设计时首先要解决的就是光学罩的曲面配光问题，这款模型的发光罩采用分段式曲面造型，绿色透光区域的曲率经过反复调整，既保证光线在规定扇区内的扩散均匀度，避免局部光强过高造成眩目，也能控制光线不会溢出到非规定扇区，防止其他船舶误判本船方位。透明外罩部分采用和发光区平滑过渡的弧面设计，没有突出的棱角，一方面可以降低航行时的风阻，另一方面能减少海浪冲击时的应力集中，避免长期受浪拍击出现罩体开裂。

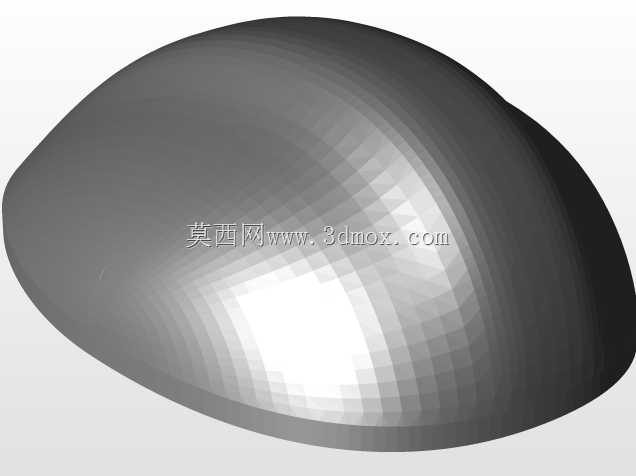

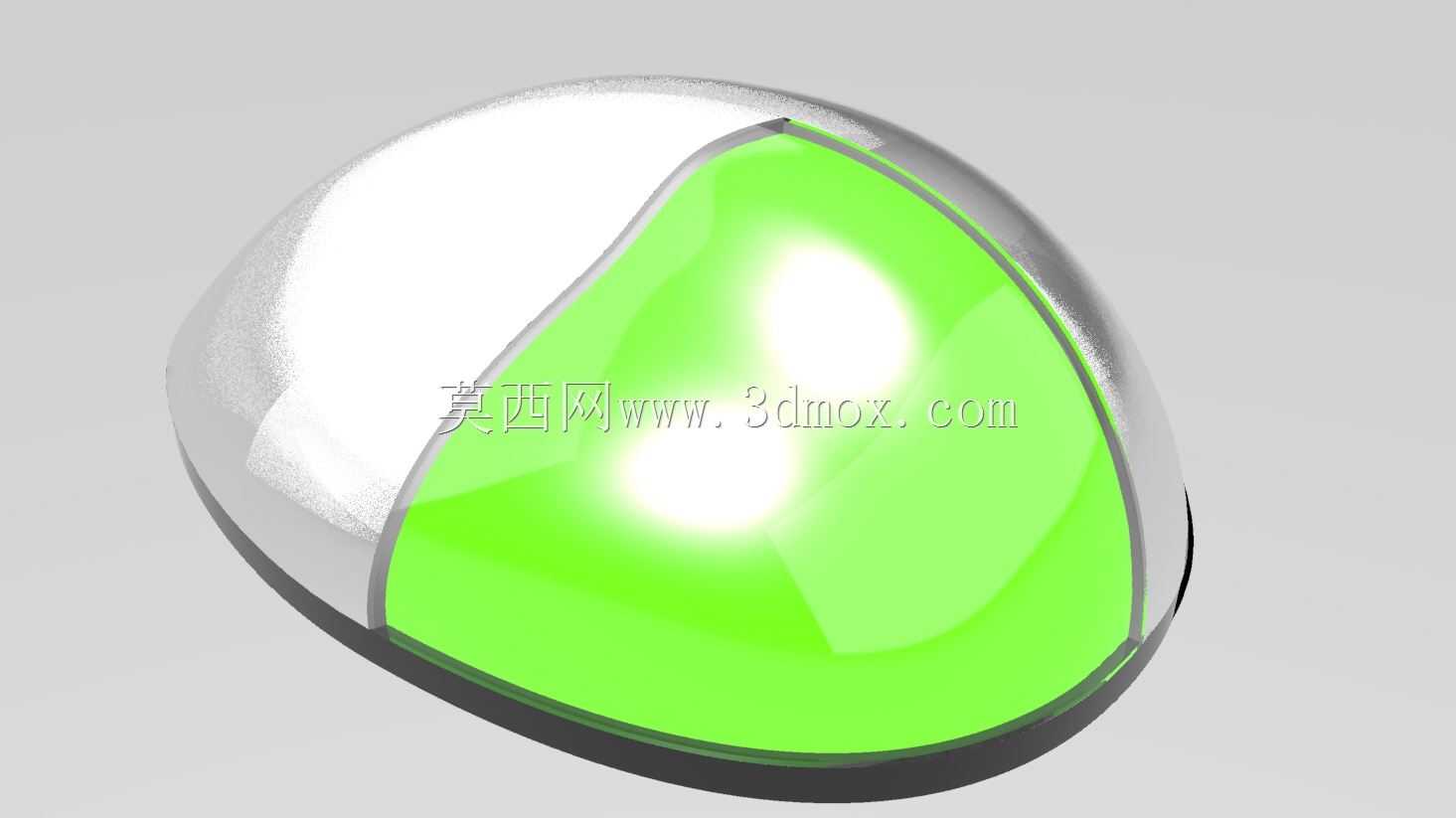

　　结构设计上，整个灯体采用低轮廓的类水滴形扁平造型，底座边缘做了圆弧收边，安装时贴合舷侧甲板或舷墙的安装面，不会因为突出过多被缆绳、网具勾挂。灯体的底座预留了标准的安装孔位，孔位间距符合海事设备通用安装尺寸规范，不需要额外制作转接支架就能直接替换同规格的老旧舷灯，降低船舶运维时的改造成本。底座和透光罩的衔接处设计了内嵌式密封槽，装配时可以嵌入耐海水腐蚀的橡胶密封圈，配合罩体边缘的压紧结构，能够达到IP67以上的防护等级，完全适应海上高盐雾、高湿度、频繁受海浪泼溅的使用环境，避免内部光源、接线部位进水短路。

　　从材料选型的结构适配角度，透光的绿色罩体采用耐紫外线的聚碳酸酯材质，设计时特意控制了罩壁的均匀厚度，避免注塑成型时出现缩痕、内应力集中的问题，长期在日光暴晒下也不会出现黄变、透光率下降的情况。外层的银色边框部分做了圆滑的包边处理，既可以固定透光罩，也能在船舶靠泊时抵御轻微的碰撞摩擦，保护内部透光结构不被直接磕碰损坏。灯体内部预留了足够的光源安装空间，既可以适配传统的白炽航行灯泡，也能直接替换成LED光源模组，不需要改动整体结构，方便船方根据自身运维需求选择光源类型，降低后期使用的能耗与更换频率。

　　考虑到船舶航行时的持续振动工况，整个灯体的内部结构都做了加强筋设计，底座的安装位加厚处理，光源固定位置设计了减震缓冲的结构余量，避免长期振动导致光源松动、接线脱落。灯体的出线孔设计在底座的侧下方，配合防水格兰头的安装位，能够让接线从侧面引出，不会因为顶部积水顺着线缆渗入灯体内部，同时也避免线缆直接暴露在灯体正上方被阳光长期照射老化。

　　在实际选型适配时，这类导航灯可以覆盖从十几米的小型游艇、工作艇到上百米的货运舰船的舷侧标识需求，不同吨位的船舶只需要根据规范要求的光强可见距离选择对应功率的光源即可，灯体本身的安装尺寸具备很强的通用性。设计时没有采用复杂的异形结构，所有曲面都是可量产的注塑成型曲面，没有倒扣等不利于批量生产的结构，开模成本低，后期维护时的配件替换也很方便，不需要专用工具就能完成罩体拆卸、光源更换的操作，适配船舶上缺乏专业维修工具的运维场景。
