DIY树脂浸渍设备三维结构设计

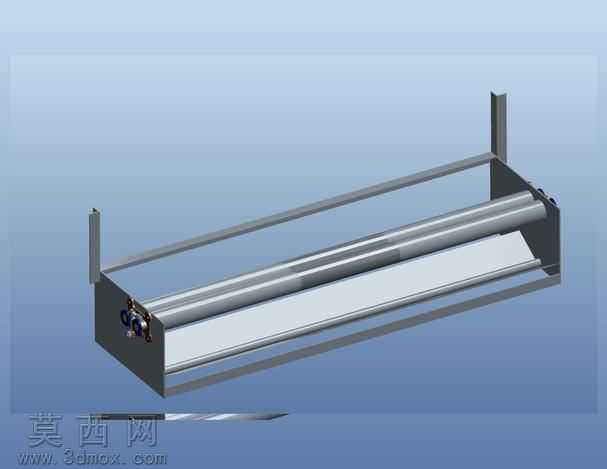

该作品为面向业余DIY场景打造的树脂浸渍装置三维建模成果，整体建模过程围绕低成本自制、功能可实现的核心思路展开，完整还原了树脂浸渍设备的核心机械结构。建模阶段优先梳理了装置的核心功能逻辑：针对预浸织物的树脂浸渍作业需求，确定了以框型机架为承载基础、平行辊组为核心作业部件的整体架构，所有结构尺寸均适配个人DIY加工的可实现性，规避了工业级设备的复杂定制化零件，优先选用市面可直接采购的标准型材与通用零部件作为建模参考。模型的机架部分采用矩形框型承载结构设计，建模时精准还原了侧边支撑立板、横向连接梁的装配关系，所有安装孔位、连接位置均预留了标准件装配余量，适配个人加工场景下的等离子切割、简单焊接等加工工艺，无需高精度工业加工设备即可完成实体制作。核心作业的辊轴组件采用平行双辊布局建模，两根长辊平行安装于机架内部，预留了合理的辊间间隙与织物走料空间，辊轴两端的轴承安装位、传动连接位均按照标准件尺寸绘制，确保装配时可直接适配市售标准轴承与紧固件。针对辊轴的驱动端结构，建模时还原了简易的传动连接结构，可适配小型减速动力组件，满足低速走料浸渍的作业需求。材质渲染阶段，对机架部分赋予了哑光金属材质，模拟钢材焊接加工后的表面质感，对辊轴部分赋予了光亮镀铬金属材质，还原工业辊轴的光滑表面特性，整体渲染效果清晰区分不同功能部件，直观呈现各部分的装配关系与结构形态。建模过程中充分考虑了个人DIY的制作容错性，对非核心功能的结构做了简化处理，将原本复杂的工业级浸渍机构优化为易加工、易装配的简易结构，同时预留了后续功能迭代的改装空间，制作者可根据实际使用需求，在现有模型基础上增加树脂槽、张力调节组件、加热组件等拓展结构，逐步完善装置的浸渍作业功能。模型完整呈现了从框架搭建到核心作业部件装配的全结构细节，每个零件的建模都遵循可加工、可替换的原则，既满足了个人爱好者自制树脂浸渍设备的参考需求，也清晰展现了简易浸渍设备的核心机械原理，为同类型小型DIY加工设备的结构设计提供了可参考的建模思路。
