立式锥底储料罐工业三维设计作品

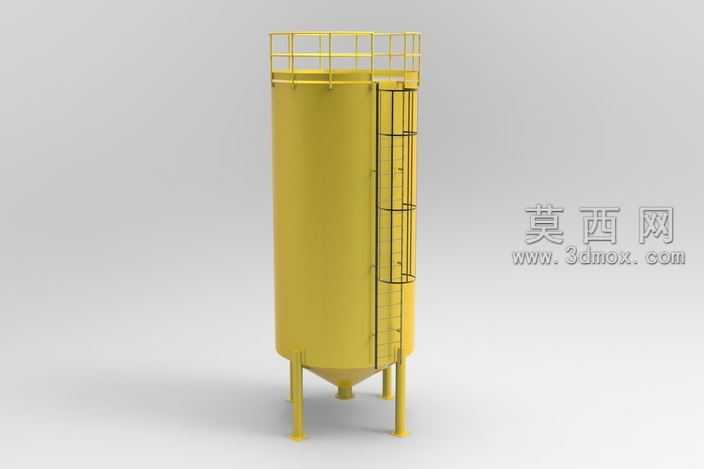

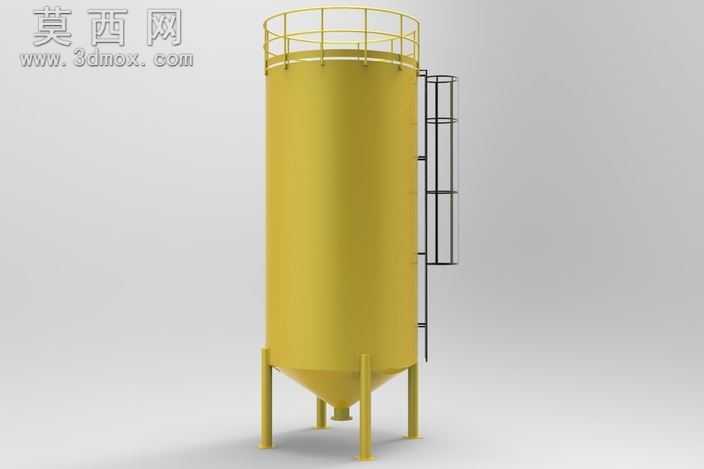

本作品为立式锥底储料罐的三维设计成果，建模阶段采用参数化设计逻辑搭建整体结构，首先以旋转凸台特征生成圆柱形直筒罐体主体，再通过放样特征构建下部锥斗段，保证锥角角度符合粉料重力卸料的力学要求，避免物料在罐壁残留挂壁。罐体顶部设置环形安全护栏，采用等距阵列特征生成护栏竖杆与横杆，匹配工业平台防护的安全间距标准，护栏内侧预留进料口安装平面，可适配不同规格的进料管道接口。罐体侧面外置直爬梯结构，爬梯与罐壁之间通过固定抱箍连接，爬梯踏步采用等距排布的防滑结构，爬梯外侧设置安全护笼，护笼环筋通过线性阵列完成排布，满足高空攀爬的安全防护规范。罐体底部设置四根均布的支撑立柱，立柱与锥斗外壁之间设置加强筋板，通过焊接结构模拟提升整体承重强度，锥斗最下端设置卸料口接口，可对接卸料阀门或输送设备。材质渲染阶段，罐体主体采用工业常用的明黄色哑光防腐漆材质，还原户外工业仓储设备的真实涂装效果，爬梯与护栏采用深灰色金属材质，模拟碳钢构件的防锈涂装质感，支撑脚底部做轻微的磨损做旧处理，提升模型的真实感。设计过程中充分考量储料罐的实际使用场景，整体结构比例协调，各部件的连接关系符合机械设计规范，既保证了罐体的有效储料容积，又兼顾了设备安装、检修、卸料的操作便利性，模型可用于工业仓储场景展示、设备方案演示、结构教学参考等用途，各特征参数可根据实际储料容量需求进行调整修改，适配不同规格的储料设备设计需求。
