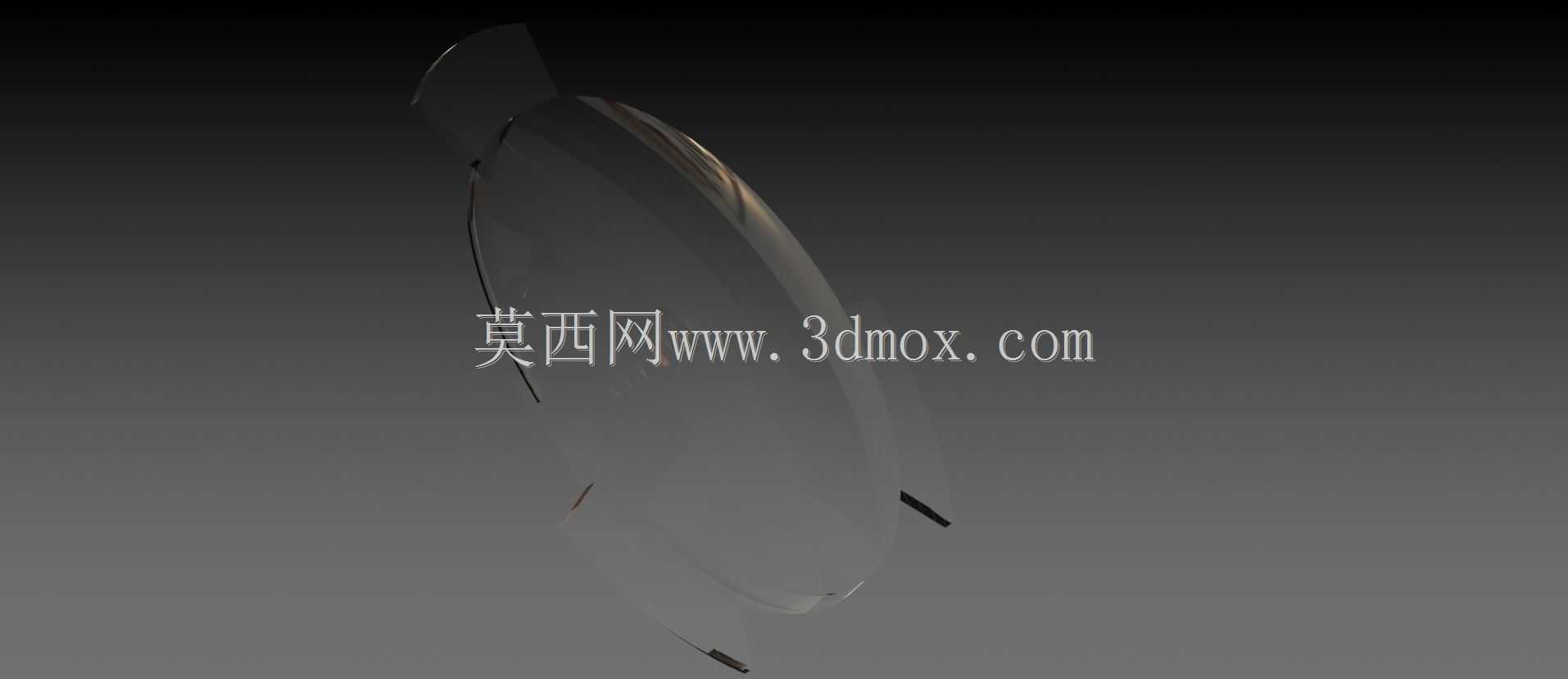

谷歌纸板配套双凸非对称球面透镜结构

　　这款双凸非对称球面透镜，主要适配简易头戴式虚拟现实观影设备的光学成像需求，在低成本消费级VR体验场景中承担核心光路折射作用，区别于常规对称双凸透镜的参数设定，非对称曲率的设计能够在有限的镜片面距范围内，有效压缩光学总长，适配纸板类折叠VR外壳的超薄安装空间，不需要额外增加镜筒长度就能满足近距离观影的焦距要求。从实际使用场景来看，这类透镜主要搭配折叠式纸板VR支架使用，用户将手机放置在支架前端的固定槽内，透镜位于人眼与手机屏幕之间，通过双曲面的光线折射，将平面显示的分屏画面转化为具备一定沉浸感的虚像，降低近距离观看手机屏幕产生的视疲劳，同时抵消部分画面畸变，让普通智能手机也能实现基础的VR观影、简易全景内容浏览功能。设计层面上，

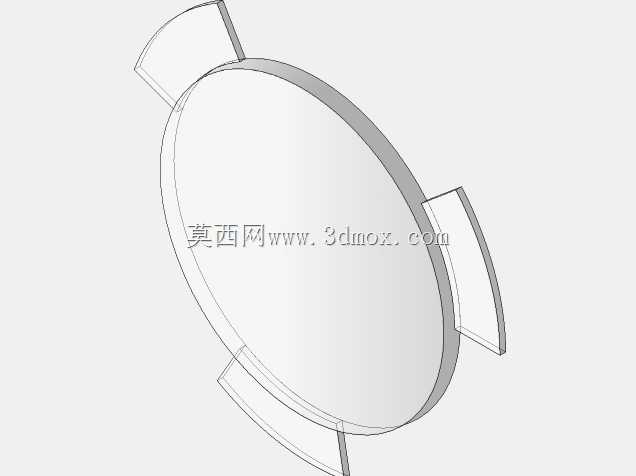

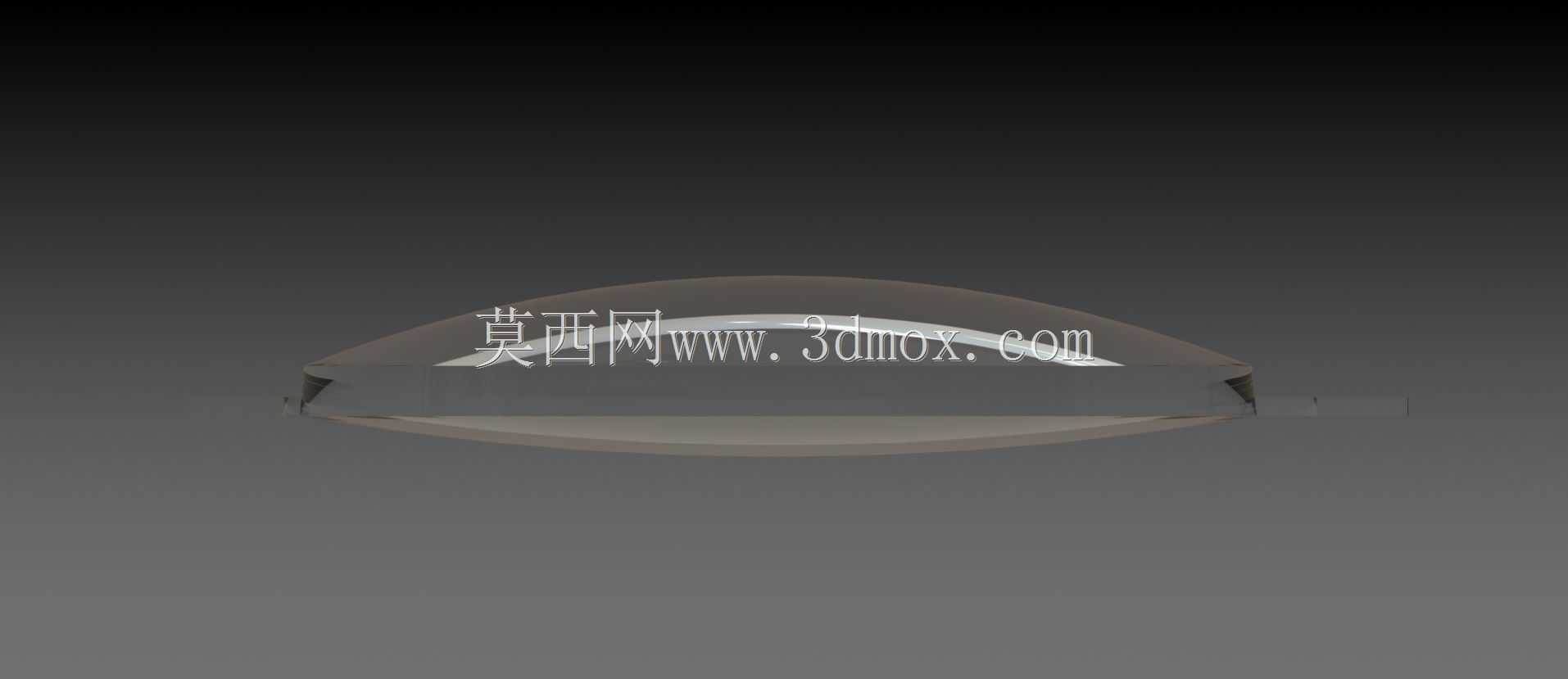

　　两个凸面的曲率半径做了差异化设定，靠近人眼一侧的曲面曲率更平缓，适配人眼转动时的视场角覆盖需求，减少边缘视场的像差，靠近屏幕一侧的曲面曲率更大，能够在较短的物距下实现足够的光线偏折角度，让尺寸在5到6英寸区间的手机屏幕画面，能够完整覆盖人眼的有效视场，不会出现边缘黑边或者画面裁切的问题。透镜整体采用圆形薄边结构，边缘厚度控制在1.2mm以内，中心厚度根据焦距需求设定在4.5mm左右，整体外径尺寸适配常规纸板VR的镜圈安装位，直径34mm的外圆可以直接卡入纸板预制的安装孔内，不需要额外的压圈或者固定结构，依靠纸板本身的夹持力就能完成固定，安装边界完全匹配折叠纸板的开孔公差，即使是普通瓦楞纸板的模切开孔精度，也能实现透镜的稳固安装，

　　不会出现松动或者光轴偏移的问题。光学性能上，非对称的曲率设计能够有效降低常规对称双凸透镜在短焦距应用下的球差，让画面中心到边缘的清晰度过渡更平缓，不会出现中心清晰边缘严重模糊的问题，同时针对手机屏幕的发光特性，透镜的面型精度控制在可见光波段的成像要求内，不需要额外镀膜就能满足基础的透光需求，适配低成本批量生产的工艺要求，可以通过注塑工艺一次成型，不需要后续的研磨抛光工序，能够大幅降低配套VR设备的整体生产成本。从结构适配性来看，透镜的边缘做了微小的倒角处理，安装时不会刮伤纸板表面的印刷层，也不会在组装过程中出现崩边问题，薄边设计也能降低整体重量，单枚透镜重量控制在5g以内，

　　整套VR设备搭配两枚透镜的总重量也不会超过纸板与手机的重量总和，长时间佩戴不会对鼻梁造成过大的压迫感。实际光路调试中，这种非对称曲率的透镜相比对称透镜，能够将画面的畸变量控制在人眼可接受的范围内，观看静态图片或者全景视频时，不会出现明显的直线弯曲问题，同时出瞳距离设定在12mm左右，即使佩戴普通框架眼镜的用户，也能在不摘下眼镜的情况下看清完整画面，不需要额外调整眼距或者物距。安装定位上，透镜的光轴与安装孔的同轴度公差控制在0.1mm以内，批量生产时不需要逐个进行光轴校准，直接卡入安装位就能满足左右眼的光路对齐要求，降低了组装环节的人工调试成本，非常适合大规模低成本的简易VR设备生产场景。不同于专业VR设备采用的多片式透镜组，这款单枚双凸非对称透镜在成本与成像效果之间做了平衡，在满足基础VR体验需求的前提下，尽可能简化了结构，降低了生产与组装难度，适配纸板类一次性或者低成本VR设备的产品定位，能够满足展会体验、活动赠品、科普教育等场景下的批量使用需求，不需要复杂的维护或者调试，拆开包装组装完成就能直接使用。
