摆动式单缸气动发动机结构三维设计

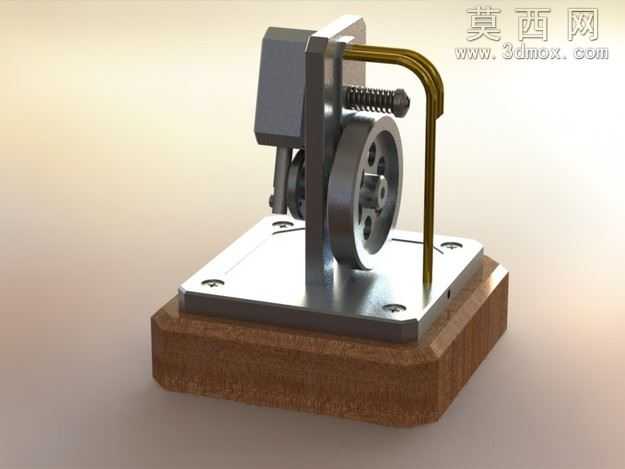

本作品为摆动式单缸气动发动机的三维设计模型，整体建模过程严格遵循机械设计的尺寸配合规范，在三维建模软件中完成全零件的参数化搭建，从底座的安装定位结构、支架的支撑构型，到曲柄飞轮组件、摆动缸体、配气弯管、复位弹簧等每一个零件都单独完成特征建模，确保各部件的装配间隙、运动行程符合气动发动机的运行逻辑。渲染阶段采用写实材质表现方案，底部基座赋予深色实木纹理材质，还原木质底座的细腻木纹与哑光质感；上部金属结构区分不同材质属性，安装底板、支架、飞轮、缸体等结构件采用抛光金属材质，精准还原金属表面的高光反射与细微磨砂质感，配气弯管采用黄铜材质表现，凸显铜材的暖调金属光泽，复位弹簧赋予弹簧钢的冷调金属质感，各材质的粗糙度、反射率参数经过反复调试，最终渲染图呈现出接近实物样机的逼真视觉效果。结构设计上，该发动机以压缩空气为动力源，无需燃油供给系统，整体结构紧凑精巧，摆动缸体随飞轮转动完成摆转配气，通过曲柄滑块结构的变形设计将缸体的摆动力转化为飞轮的旋转动力，复位弹簧保障配气机构的动作复位，底座预留的安装孔位可方便将整机固定在工作台面，适合机械爱好者作为磨机、车床加工练习的实操项目，整体设计兼顾了机械原理的展示性与加工制作的可行性，零件拆分合理，既能够清晰展示摆动缸发动机的工作原理，也可作为机械原理教学、小型动力装置创意设计的参考模型，建模过程中对运动干涉部位做了反复校验，确保虚拟装配状态下各运动部件无卡滞、无碰撞，完整还原该类气动发动机的运行逻辑。
