沙勒GTM-B电吉他固定式琴桥结构设计

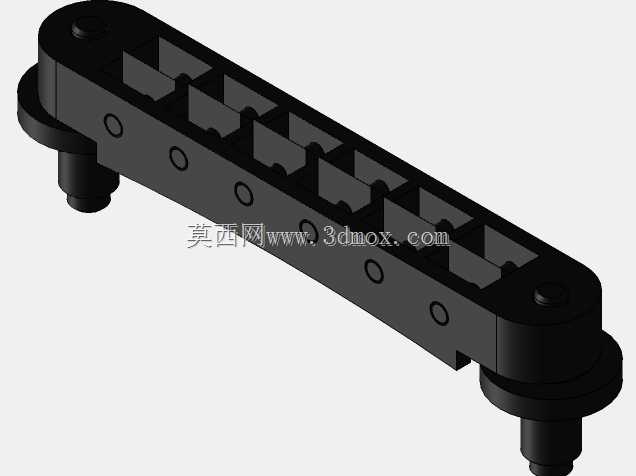

　　这款固定式电吉他琴桥，是量产电吉他上应用极广的Tune-o-matic结构变体，常见于量产实心电吉他、半空心爵士吉他的弦高与弦距调节环节，承担着固定琴弦、传递弦振到琴身、调整每根琴弦有效弦长与演奏高度的核心作用，区别于单摇、双摇带颤音功能的琴桥，这类固定式结构没有浮动弹簧组件，结构刚性更强，音准保持能力更优，在硬摇滚、爵士、布鲁斯风格的电吉他配置中占比极高。从结构设计逻辑来看，整个琴桥主体采用长条形一体式基座设计，基座上均匀排布六个独立的弦鞍卡槽，每个卡槽对应一根琴弦的支撑位置，弦鞍可沿基座长度方向做前后微调，用来修正每根琴弦的有效弦长，保证十二品自然泛音与按弦音高一致，也就是吉他调校中常说的八度音准调节；

　　基座两侧的圆形凸台是安装定位轴，对应琴身预装的琴桥立柱，立柱上带细牙螺纹，可通过旋转立柱调整整个琴桥的整体高度，适配不同演奏习惯的弦高需求，兼顾低把位速弹与高把位推弦的手感边界。基座侧面均匀分布的圆形凹孔，是弦鞍锁紧螺丝的避让位，每个弦鞍调整到位后，通过侧面的紧定螺丝锁死位置，避免演奏过程中弦鞍移位导致音准偏差；基座两端的轴肩做了台阶式设计，安装后可卡在立柱顶端的U型槽内，既保留高度调节的滑动空间，又能限制琴桥的横向窜动，哪怕是大力扫弦、推弦的工况下，琴桥也不会出现横向偏移。从安装边界来看，这类琴桥的两个安装立柱中心距是固定的行业通用尺寸，适配绝大多数标准尺寸的电吉他琴身安装孔位，不需要额外开孔修改；基座整体厚度控制在合理范围，

　　最低安装高度下，琴弦距离指板的高度可以调到1.2mm左右的低弦高水平，最高安装高度也能满足滑棒演奏这类需要高弦高的特殊玩法，弦鞍的卡槽深度做了圆角处理，避免琴弦与硬边接触出现断弦问题，同时卡槽的弧度匹配不同规格琴弦的接触面，保证琴弦振动的传递效率，不会因为接触面积过小出现振动损耗，影响延音表现。不同于廉价冲压成型的琴桥，这款结构的基座采用整块型材加工的思路设计，内部做了等距的减重槽，在保证整体结构刚性的前提下降低了零件自重，避免琴桥过重影响琴身的共振平衡；两端的安装轴做了加粗设计，和立柱的配合间隙控制在极小范围，减少振动过程中的不必要损耗，让琴弦的振动可以更完整地传递到琴身，提升整体的延音与共鸣表现。在实际装配场景中，

　　这类琴桥不需要复杂的安装工具，仅需要六角扳手就可以完成弦高、八度音准的全部调节，后期维护也十分方便，更换琴弦时不需要拆卸整个琴桥，仅需要将琴弦从弦鞍卡槽取出即可；每个弦鞍的独立调节设计，也可以适配不同规格的琴弦套装，不管是009规格的细弦还是011规格的粗弦，都可以通过调整弦鞍高度与前后位置，获得合适的演奏手感与准确音高。从结构细节来看，基座底部做了平面处理，安装后和立柱顶端的接触面积足够大，不会出现应力集中导致的立柱变形问题；弦鞍的顶部采用和琴弦直径匹配的圆弧过渡，不会出现琴弦卡滞的问题，推弦过程中琴弦可以在弦鞍上顺畅滑动，不会出现跑音、卡弦的问题。这类琴桥之所以在行业内应用广泛，核心就在于结构简单可靠，调节逻辑直观，没有多余的活动部件，故障概率极低，同时可以满足绝大多数电吉他的演奏需求，不管是入门级量产琴还是高端定制琴，这类结构的琴桥都是十分稳妥的配置选择，在三维建模过程中，这类零件需要重点关注安装孔位的中心距、弦鞍的调节行程、各部件的配合间隙，既要保证装配后各活动部件可以顺畅调节，又要控制间隙量避免出现松动晃量，保证使用过程中的稳定性。
