世伟洛克1/4规格中压卡套式管接头

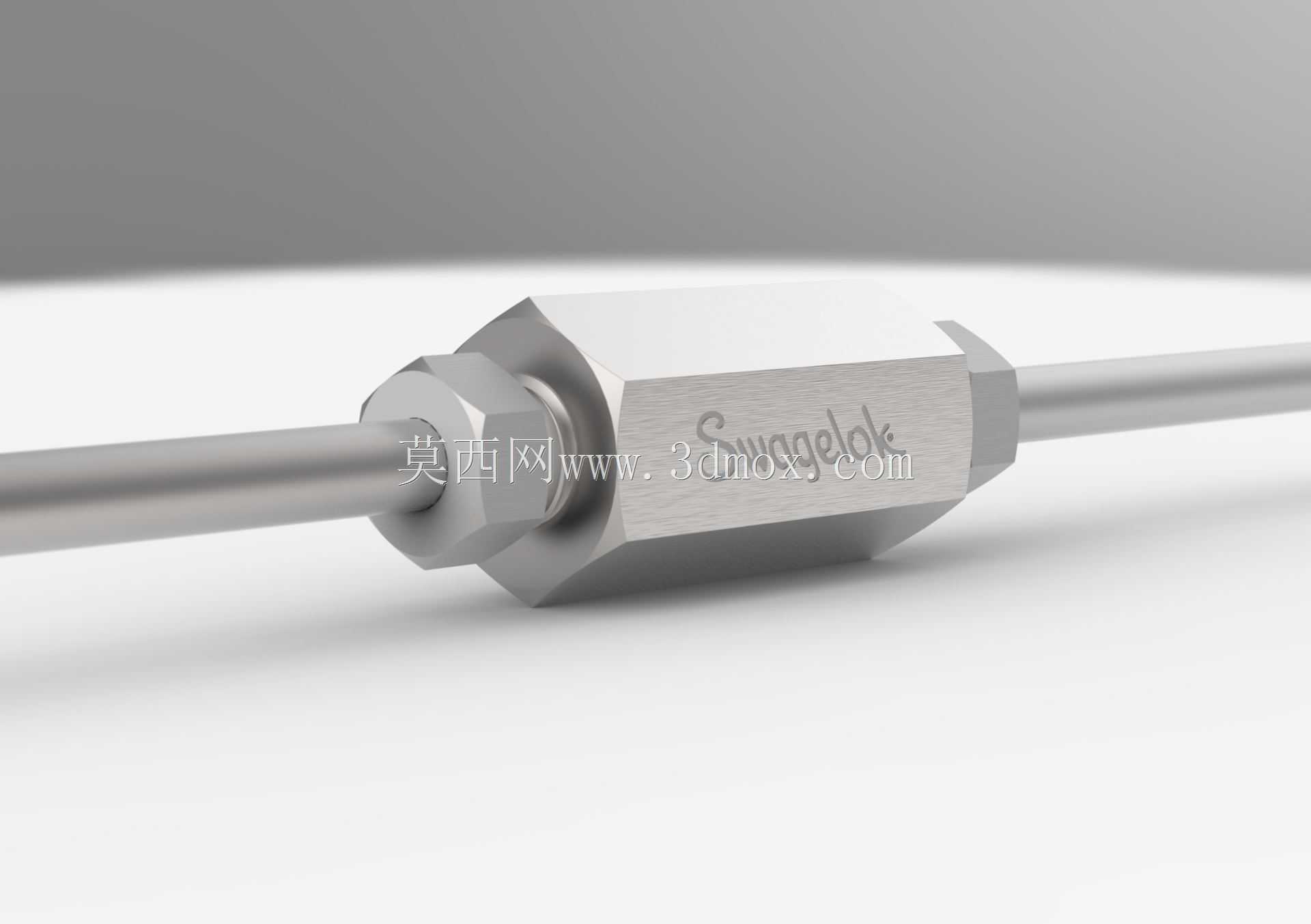

　　在实验室分析仪器、高纯气体输送管路、中小型液压测试台、半导体工艺气路这类对管路密封可靠性有严苛要求的场景里，小通径中压管接头的选型直接决定整套系统的运行稳定性，1/4英寸规格的卡套式中压接头是这类场景里应用频次极高的连接件。这类接头的核心作用是实现同外径硬管的无焊连接，相比传统焊接接头，它不需要现场做焊接工艺处理，也不用对焊口做酸洗钝化等后续工序，安装后可以反复拆卸重装，密封性能不会出现明显衰减，非常适合需要经常调整管路布局、定期更换管路元件的实验装置或者小批量定制设备。从结构设计来看，这款接头采用对称式双卡套配合结构，中间的接头本体采用六角外形设计，既可以用普通开口扳手夹持固定，也能适配扭矩扳手做精准的上紧力矩控制，

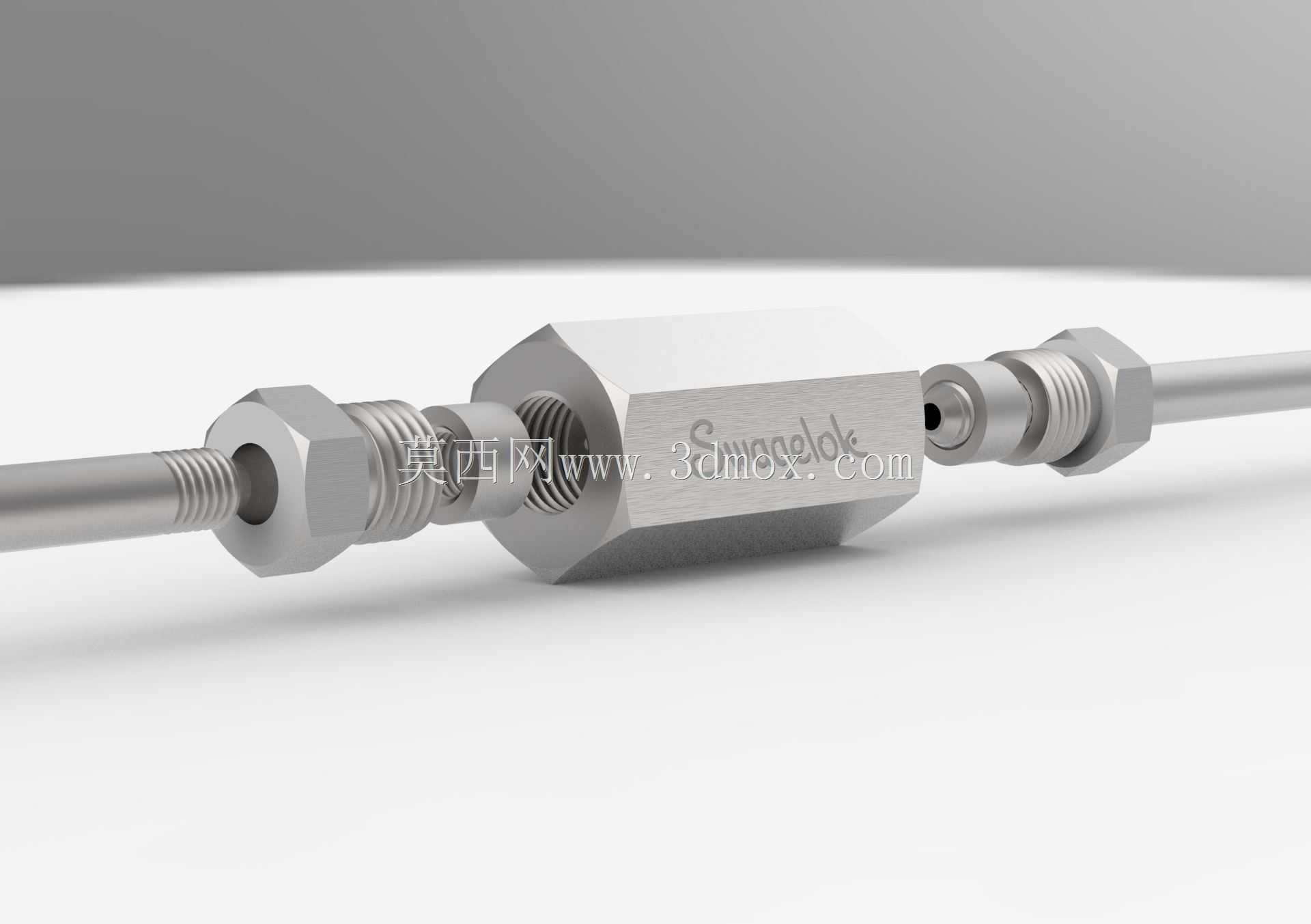

　　避免力矩过大导致卡套切入管壁过深造成管路通径缩颈，或是力矩不足导致密封面压合不够出现渗漏。接头本体的两端内锥面和前后卡套的配合角度经过精准匹配，前卡套主要负责和管体外壁、接头本体内锥面形成刚性密封面，后卡套则在拧紧过程中产生径向收缩，牢牢抱紧管体外壁，同时起到防松脱的作用，即使管路存在一定的径向振动或者温度交变带来的热胀冷缩，双卡套结构也能自动补偿形变，维持密封性能。在安装边界上，这款接头适配外径1/4英寸的不锈钢硬管、紫铜管或者聚四氟乙烯硬衬管，安装时只需要将管端切割平整、去除管口毛刺，直接插入接头底部抵到定位台阶，按照规定力矩拧紧螺母即可，不需要额外缠绕生料带或者涂抹密封胶，避免密封杂质进入管路系统污染介质。

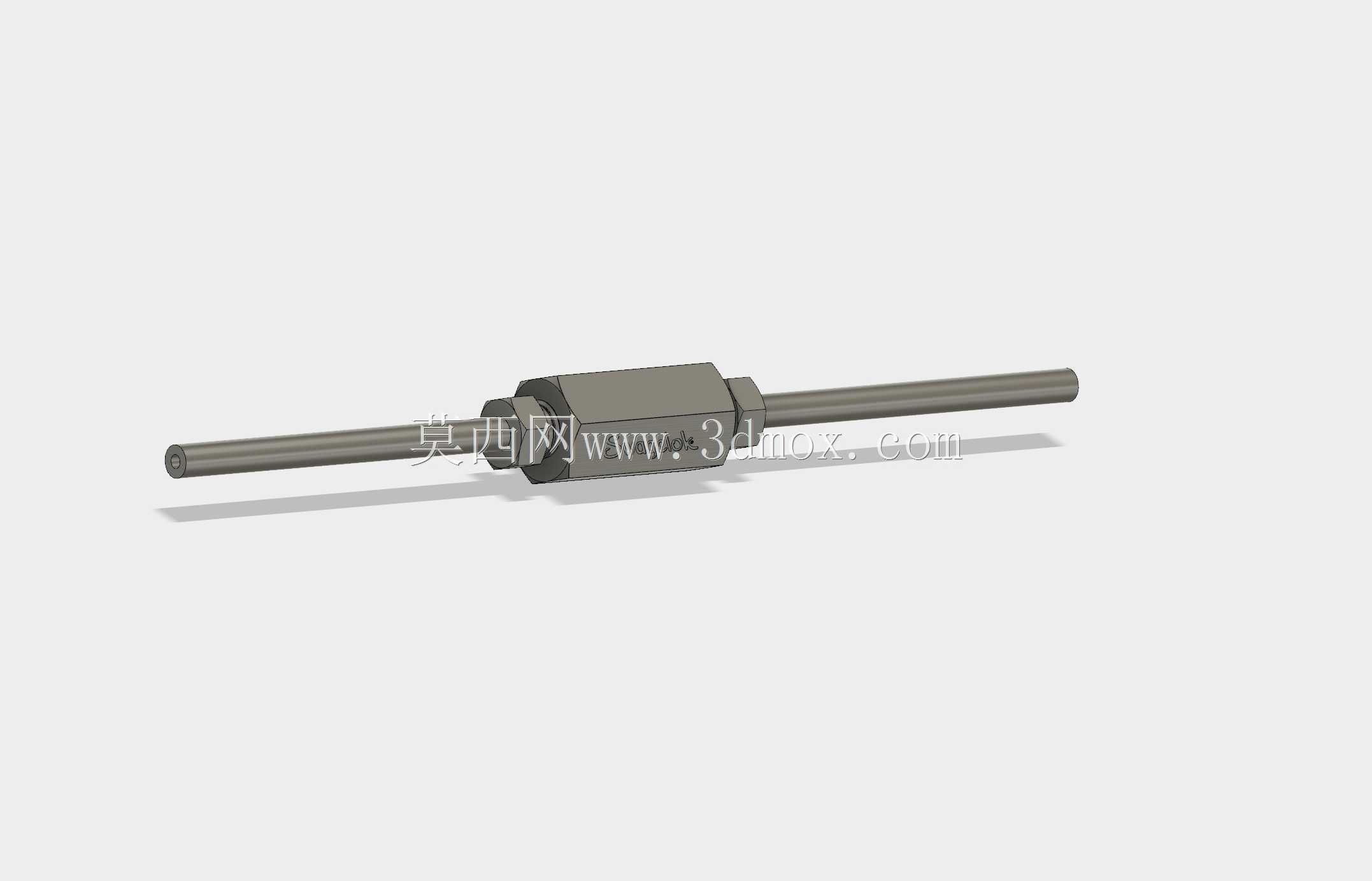

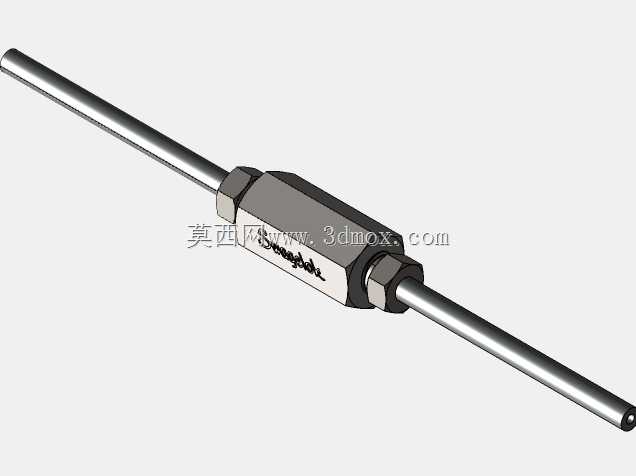

　　接头的整体轴向尺寸控制得非常紧凑，六角对边尺寸符合常规仪表管件的通用标准，在密集排布的仪表管路里不会出现扳手空间不足的问题，相邻接头之间可以保持较小的安装间距，有效节省管路排布的空间。在实际工况使用中，这类中压接头可以稳定承受中等压力等级的气体或者液体介质，适配的介质温度范围覆盖常规工业场景的大部分需求，不管是常温的压缩空气、氮气，还是有一定温度的液压油、工艺冷却液，都能保证连接位置无渗漏。建模过程中需要重点还原卡套和本体的配合间隙、六角面的倒角细节、本体表面的品牌标识位置，还有管体插入后的定位深度，这些细节直接影响后续做装配仿真、管路干涉检查时的准确性，要是建模时忽略了卡套的凸起结构，很容易在虚拟装配时出现管路插入深度不足的误判，

　　导致后续实际安装时出现密封失效的问题。另外接头两端的螺纹和卡套容纳腔的同轴度是建模时需要严格控制的形位公差，要是同轴度偏差超过允许范围，实际安装时会出现卡套偏斜，抱紧力不均匀，一侧密封压合过紧另一侧存在缝隙，打压测试时很容易在偏斜位置出现渗漏。这类小通径接头虽然单个元件的体积不大，但在整套流体管路系统里属于数量多、作用关键的基础元件，每一处连接的可靠性都会叠加影响整套系统的运行风险，所以在做三维建模时不能只做外形的大致还原，必须把内部的密封配合结构、安装定位尺寸都按照实际产品参数做精准复刻，才能给后续的管路布局设计、安装工艺模拟提供可靠的模型支撑。
