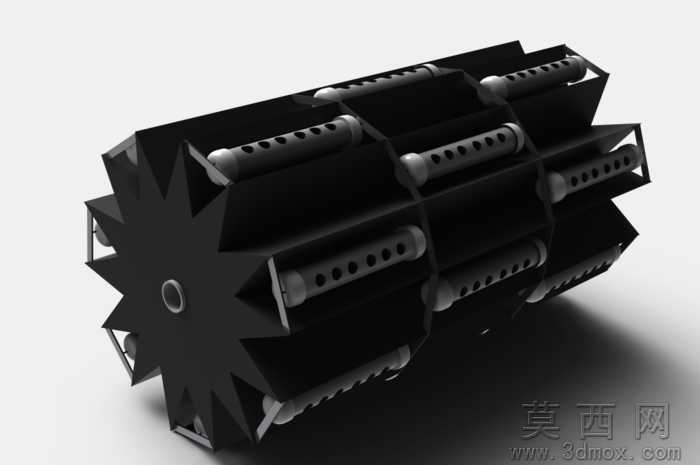

工业蒸发结晶成套处理装置结构设计

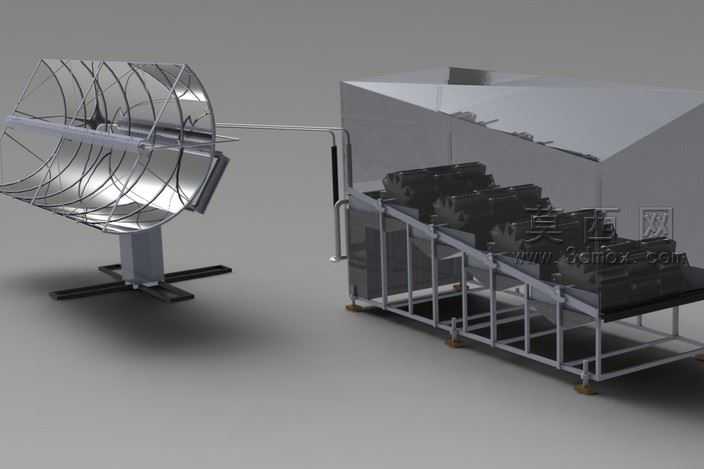

本套蒸发结晶装置的三维建模依托SolidWorks平台完成全参数化设计，整体建模过程遵循工业设备设计的装配逻辑，从核心功能部件到辅助支撑结构逐一完成特征构建，最终通过装配约束完成整体干涉校验，确保各部件运动与安装间隙符合工业生产实际要求。建模过程中首先完成左侧聚能蒸发单元的结构搭建，该单元采用抛物面聚能框架结构，通过曲面建模完成弧形反射面的曲率拟合，框架部分采用薄壁特征搭配焊接筋结构还原真实工业构件的成型逻辑，底部支撑座采用十字型承重结构，通过拉伸、切除特征完成安装孔位与配重结构的设计，保证聚能单元的结构稳定性。右侧结晶处理单元采用模块化机架设计，主体框架采用标准工业铝型材搭配角件连接结构，建模时严格还原型材的截面特征与连接孔位，上层结晶腔体采用钣金特征完成封闭壳体设计，内部排布多组物料承载托架，托架采用镂空网格结构兼顾物料承托与气流通行需求，侧边管路系统采用扫掠特征完成弯折管路的建模，搭配法兰、快接接头等标准件模型还原管路连接逻辑，底部设置可调脚轮结构，通过旋转、配合特征实现脚轮的高度调节功能模拟。渲染阶段采用工业级材质球赋予各部件真实质感，金属框架部分采用拉丝不锈钢材质，调整反射粗糙度与金属度参数还原工业金属的哑光质感，反射聚能面采用高抛光镜面材质，调整高光强度与反射清晰度模拟镜面聚能效果，管路部分采用哑光金属搭配局部保温层材质，机架脚轮采用橡胶与金属组合材质，场景布光采用三点布光法，主光源模拟工业厂房顶光效果，搭配辅助补光消除结构暗部阴影，环境光采用低饱和度HDR环境贴图提升金属材质的反射真实感，最终渲染效果清晰呈现装置的整体布局与结构细节。设计过程中充分考虑蒸发结晶工艺的实际需求，聚能单元与结晶单元的连接管路预留足够的安装与检修空间，机架部分采用分层设计，上层为结晶作业区、下层为预留设备安装区，整体结构兼顾功能性与结构稳定性，所有部件的建模精度满足后续工程出图、结构仿真与生产加工的使用需求，各标准件均采用对应规格的通用模型，可直接调用至装配环境完成替换调整。
