内燃机动力核心活塞连杆组件三维设计

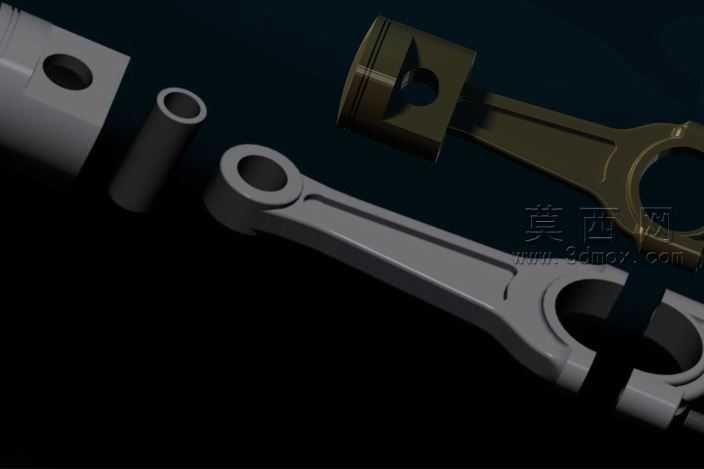

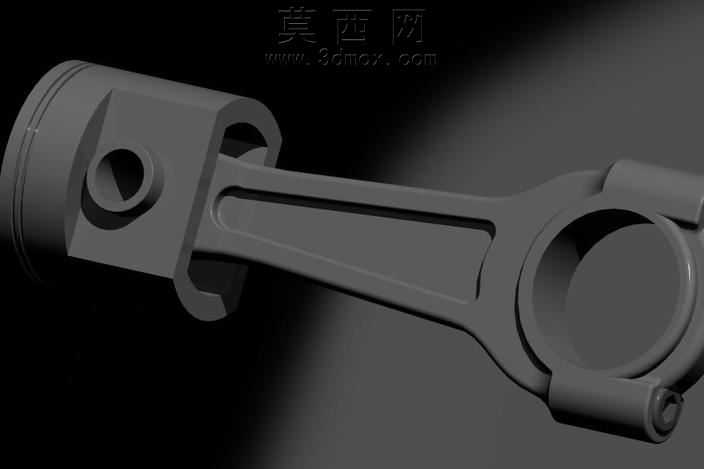

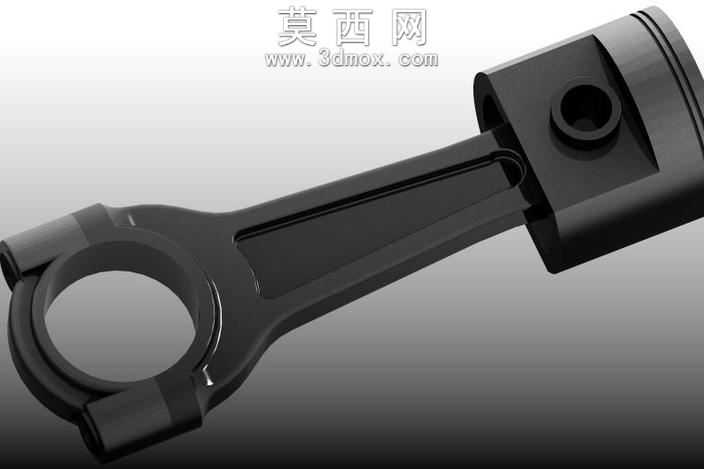

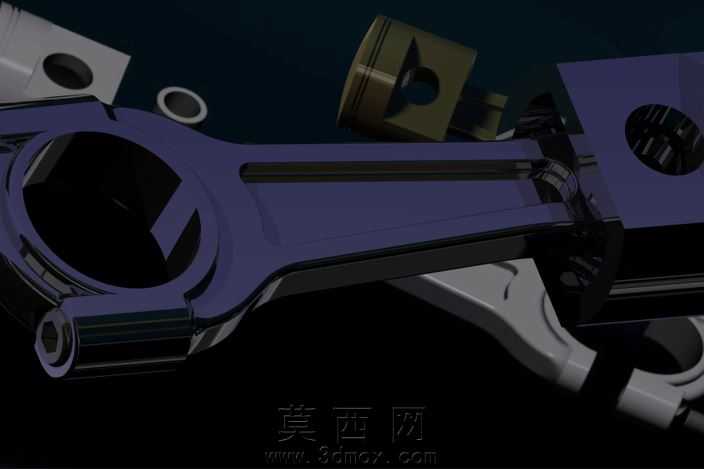

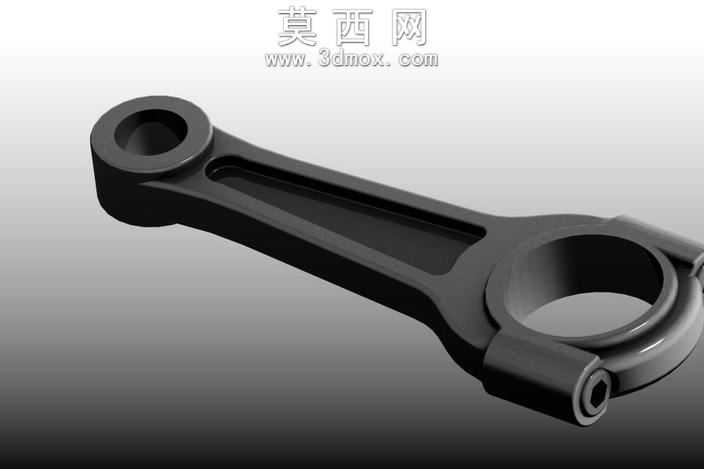

本作品为内燃机曲柄连杆机构核心的活塞连杆组件三维建模成果，建模过程严格遵循内燃机动力传递部件的实际工程设计逻辑，先通过草图绘制完成活塞顶部燃烧室轮廓、活塞销座孔定位、环槽分层结构的二维轮廓约束，确保各尺寸公差符合往复运动部件的配合要求，再通过旋转、拉伸、切除等基础特征完成活塞基体的三维构建，针对活塞环槽的密封结构、活塞销孔的衬套配合位做了精细化的特征处理，还原了活塞裙部的型线设计，保证往复运动过程中的导向稳定性。连杆部分采用分体式结构建模，先完成连杆杆身的工字形截面放样，兼顾结构强度与轻量化需求，再分别构建连杆大头的剖分结构、连杆盖的定位结构、小头的衬套安装位，对连杆螺栓的安装孔、轴瓦配合面做了精准的特征切除，还原了实际连杆的装配定位逻辑。材质渲染阶段针对不同部件的实际工程材质做了区分：活塞采用铝合金材质的金属磨砂质感，还原铸铝件的表面肌理与金属反光特性；连杆采用调质合金钢的深色金属质感，添加了表面磷化处理的细微颗粒纹理，凸显高强度结构件的厚重质感；活塞环采用镀铬钢材的高反光金属质感，区分出气环与油环的表面处理差异；配合的金属垫片、紧固件则分别做了镀锌、发黑的不同表面材质效果，让整体渲染效果贴近真实零部件的视觉表现。建模过程中对组件的装配配合关系做了完整约束，还原活塞销与活塞销座、连杆小头的转动配合，连杆大头与曲轴曲柄销的装配关系，可直观展示组件往复运动与旋转运动转换的结构逻辑，整体模型结构完整，细节还原度高，可用于内燃机结构教学、动力系统方案展示、零部件装配干涉检查等场景，清晰展现了活塞连杆组件将燃气爆发压力转化为曲轴旋转扭矩的核心结构原理，各部件的过渡圆角、加强筋、减重结构都做了符合工程实际的还原，没有出现结构失真或者配合错位的问题。
