SPAL4英寸轴流散热风机结构设计

　　这款4英寸规格的轴流散热风机，最初的设计定位是面向紧凑安装空间下的强制风冷场景，在车载散热、小型工业设备冷却、紧凑型动力单元温控等场景中都有广泛的适配空间。从实际使用逻辑来看，这类小尺寸高转速轴流风机的核心作用，是在有限的安装边界内形成定向的持续气流，带走换热部件表面堆积的热量，避免被冷却对象因温度超出工作阈值出现性能衰减或者寿命折损。

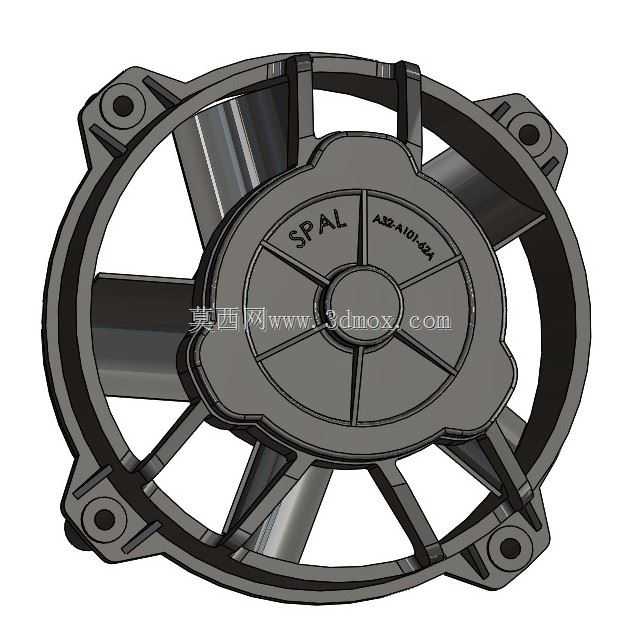

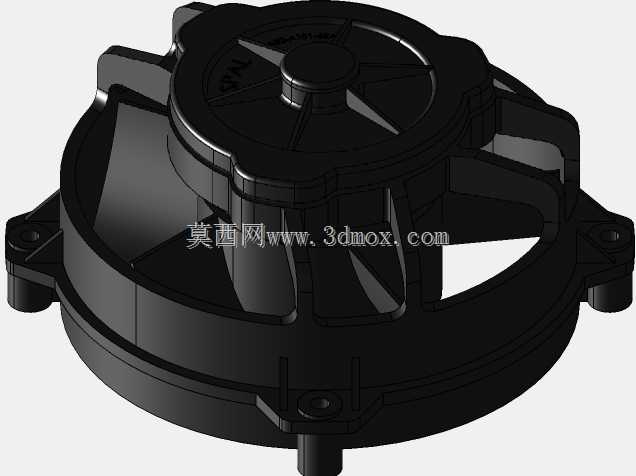

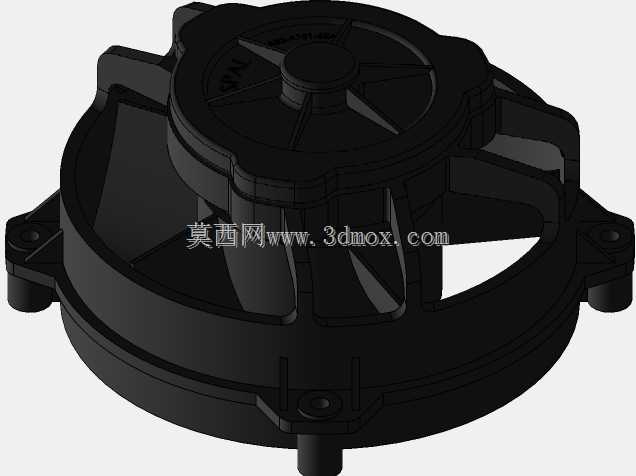

　　从结构设计的角度拆解这款产品，首先是外框的安装结构，四个带安装孔的固定支脚呈对称分布在外框周向，安装孔的位置公差直接决定了现场装配的适配性，建模过程中需要严格匹配实际安装面的孔位坐标，避免出现装配干涉。外框的环形主体采用等壁厚的加强结构，在支脚与外框衔接的位置做了局部加厚处理，这部分结构是为了承受风机运行过程中产生的振动载荷，避免长期运行后支脚出现疲劳断裂。外框内侧的导风圈采用圆弧过渡设计，能够减少气流进入风叶区域时的紊流损失，提升风机的实际送风效率。

　　风叶部分的设计是这类轴流风机的核心，虽然当前模型的叶片曲面是基于公开尺寸逆向构建，和量产实物的叶型存在一定偏差，但建模逻辑遵循了轴流风机的基本气动规律：叶片从叶根到叶顶的安装角呈渐变分布，叶根区域安装角更大，适配轮毂处较低的线速度，叶顶区域安装角收窄，匹配更高的圆周线速度，尽可能让整个叶片展向的气流做功均匀。轮毂部分采用一体化的包覆结构，将内部的驱动电机完全容纳在轮毂腔体内部，既可以减少电机转动部分的气流扰动，也能对电机本体形成防护，避免外界的灰尘、水汽直接接触电机绕组。轮毂表面的标识区域做了下沉式的凹槽设计，用于粘贴产品型号、参数标识，避免标识在装配或者使用过程中被剐蹭脱落。

　　在安装边界的尺寸控制上，4英寸的规格对应的是风机外框的有效通径，整体外轮廓的安装尺寸控制在110mm见方的范围内，安装孔的中心距按照行业通用的小尺寸轴流风机标准设定，能够直接替换同规格的其他品牌散热风机，不需要额外修改安装支架的结构。风机的轴向厚度控制在较薄的区间，适合在夹层式的安装空间中使用，比如散热器与设备壳体之间的狭窄空隙，不需要预留过多的轴向安装空间。

　　从实际选型适配的角度来看，这类风机通常会匹配水冷散热器、机油冷却器、小型冷凝器等换热部件使用，气流方向垂直于换热芯体表面，通过强制对流提升换热芯体的散热效率。在车载应用场景中，这类小尺寸风机常被用于改装车辆的附加机油冷却、变速箱油冷却，或者是小型工程车辆的舱内辅助散热；在工业设备场景中，也可以用于电控柜内部的局部热点散热、小型焊接设备的功率器件冷却等场景。

　　建模过程中需要注意的结构细节包括：安装支脚的安装孔需要做沉台设计，保证装配时螺栓头不会突出支脚表面，避免和安装面出现干涉；外框与风叶之间的间隙需要控制在合理范围内，间隙过大会导致气流回流损失，降低风机效率，间隙过小则容易因为风叶转动的跳动出现擦框问题；轮毂与外框之间的支撑筋采用流线型截面设计，减少支撑筋对出风气流的阻挡，降低气流通过时产生的风噪。另外，当前模型未包含供电引线的结构，在实际装配建模时需要根据接线方向预留引线的出线空间，避免引线被转动的风叶剐蹭，也避免引线阻挡气流通道。

　　对于结构设计从业者来说，这类小尺寸轴流风机的模型可以直接用于散热系统的装配干涉检查，在设备整体布局阶段验证风机的安装空间是否充足，进出风侧是否存在遮挡气流的结构件；对于设备选型人员来说，可以通过模型直观确认安装尺寸是否匹配现有支架，评估风机与周边部件的距离是否满足安全间隙要求。需要注意的是，当前模型的叶型曲面为参考逆向构建，若用于气动性能仿真，需要根据实际产品的叶型参数做进一步修正，避免仿真结果出现偏差。
