工业立式落地扇整机结构数模

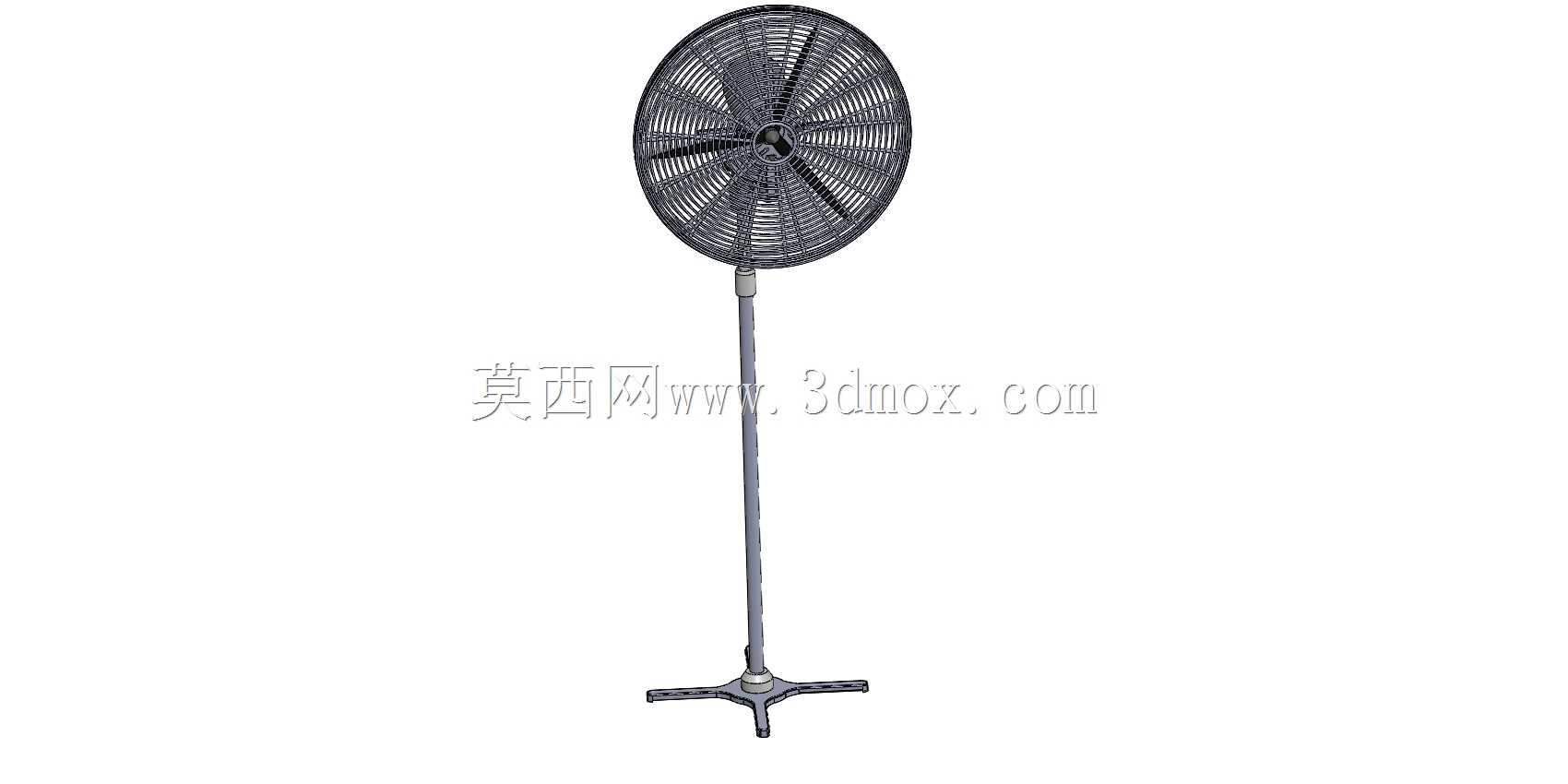

　　这套立式风扇数模围绕车间、仓储、临时作业工位等大空间通风降温场景搭建，整机采用落地立柱式布局，区别于桌面小型风扇，其送风高度、风叶直径和支撑稳定性都按长时间连续使用的工况考虑。模型把扇头、防护网罩、立杆、三脚底盘以及各连接紧固件拆分为独立零件，装配关系清晰，能够直接用于结构校核、运动干涉检查和后续改型设计。

　　从实际用途看，这类设备并不追求精密温控，而是通过大风量直吹加速人体表面汗液蒸发，同时推动局部空气循环。在焊接工位、装配线旁、设备检修区或者闷热的仓库通道中，风扇可以固定在人员活动区域附近，形成持续的横向气流。扇头离地高度由立杆决定，能够让主送风带覆盖站立作业人员的躯干和面部区域；三脚底座向外展开，占用地面范围不大，却能降低整机重心，减少人员误碰或地面轻微不平带来的倾翻风险。

　　结构设计上，风叶被布置在网罩内部，前后网罩通过周边连接结构合围，既保留足够进风、出风面积，也避免手指或衣物直接接触旋转部件。网罩采用密集放射状筋条与环形加强筋组合，在三维模型中可以看到筋条沿圆周均匀分布，既控制防护间隙，又不至于过度阻挡气流。扇头中心设置轮毂和压盖，叶片与轮毂之间的连接位置需要兼顾动平衡和装拆便利性；实际工程中，叶片型面、数量和转速共同决定噪声、风量与功耗，数模中保留了叶片外形和装配位置，便于后续进行流场分析或外观调整。

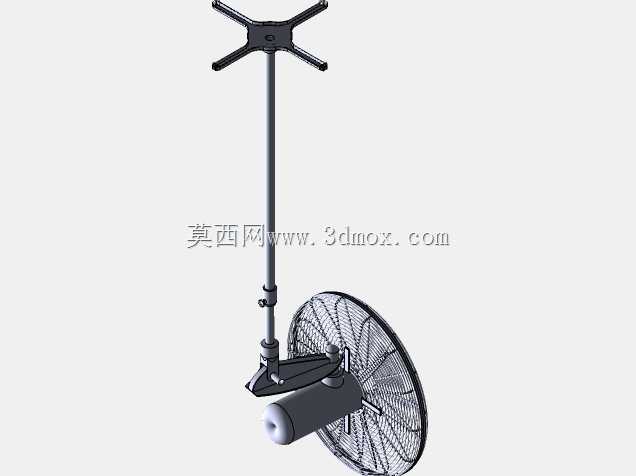

　　立杆部分承担扇头重量与俯仰载荷，属于典型的细长支撑件。模型中立柱与底座、上部夹持件之间通过螺钉锁紧，这种方式结构简单、加工成本低，也方便调整扇头高度或俯仰角度。上部夹持结构不仅要传递风叶转动产生的轻微振动，还要承受风扇摇头或风向调整时的扭转作用，因此配合面不能过短，锁紧螺钉的位置也应避开应力集中边缘。底盘采用三脚支撑形式，三个支脚从中心座向外伸展，支脚末端形成接地接触面；相比整块圆盘底座，这种结构用料更少，移动时抬脚阻力小，也能适应车间地面常见的焊缝、线槽边缘等轻微障碍。

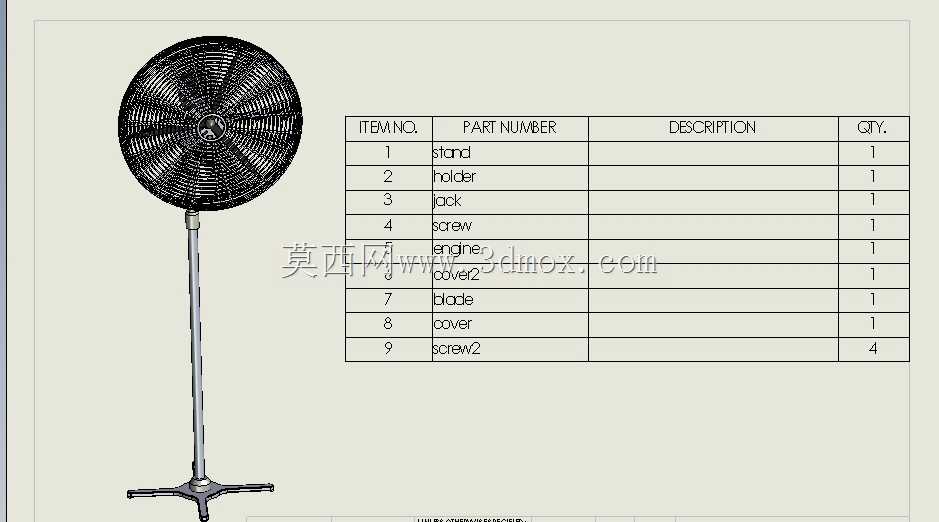

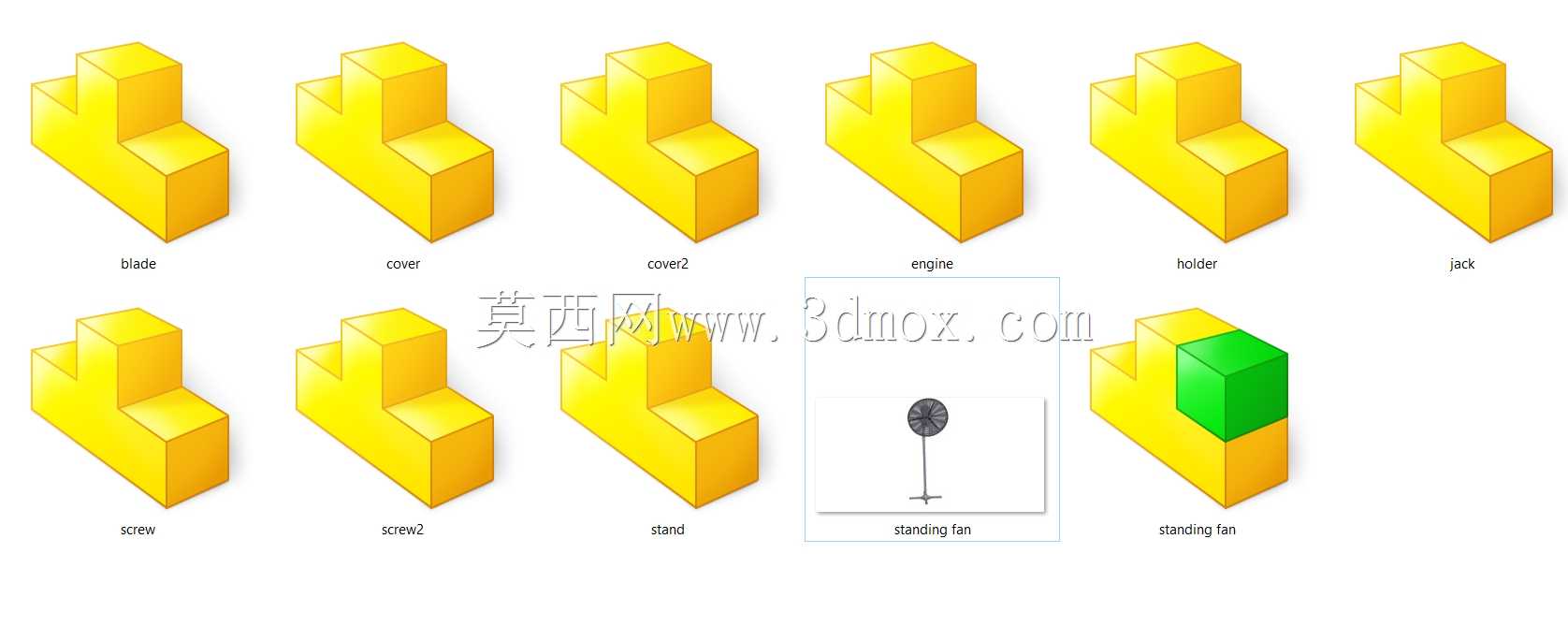

　　零件明细中可以看到支架、连接件、压盖、叶片、不同规格螺钉等均被单独列出，这对工程出图和物料统计很有价值。紧固件虽然尺寸小，但在风扇装配中作用关键：网罩压盖螺钉负责防止旋转件松脱，立杆锁紧螺钉负责保持高度和角度，底座连接螺钉则影响整机稳定性。建模时若忽略螺纹件、垫片或压盖的真实位置，后续做爆炸视图、装配指导或维护拆解时就容易出现顺序错误。

　　安装边界方面，布置该设备时不能只看扇头直径，还要预留网罩后方进风空间和前方送风距离。后侧若紧贴墙面或设备柜体，进风面积会被遮挡，导致风量下降并产生额外噪声；前方若堆放物料，气流通道被截断，也会削弱降温效果。三脚底盘的外接圆范围决定了地面占位，通道布置时应让支脚避开叉车行驶路线和人员频繁踩踏位置。扇头最高点、网罩最大外径以及立杆中心线到底座支脚末端的距离，都是现场选型和布局校核时需要关注的尺寸。

　　从建模思路看，该数模没有把整机做成单一实体，而是按照制造和装配逻辑拆分：旋转部件集中在扇头，防护部件集中在网罩，支撑承力集中在立柱和底盘，锁紧与定位则通过标准件完成。这样的结构层次便于设计师替换叶片造型、调整立杆高度、改底盘跨度，也便于针对家用、商用或工业场景进行系列化派生。对于三维建模从业者来说，该案例的价值在于把常见民用产品按机械装配方式完整表达出来，既能练习钣金网罩、杆件支撑、紧固件布局和整机重心校核，也能帮助理解通风设备在真实作业环境中的安装限制与功能取舍。
