简化型法兰输出回转驱动传动结构

　　在各类需要绕固定轴线做回转动作的工业设备场景中，回转驱动是承担扭矩传递、角度调整核心功能的基础部件，从自动化生产线的转台变位、工程机械的作业角度调整，到光伏追踪支架的角度调节、仓储设备的回转工位切换，都能看到这类部件的应用。这套简化结构的回转驱动，没有对标特定厂商的定型产品参数，核心是面向方案验证、原理演示、非标设备快速选型适配的需求搭建，去掉了量产型号上冗余的密封冗余结构、定制化安装接口，保留了回转驱动最核心的传动与安装逻辑，能让结构工程师在方案阶段快速完成空间占位、安装接口匹配、传动路径校核的工作，不用在初期就陷入定型产品复杂的细节参数核对中。

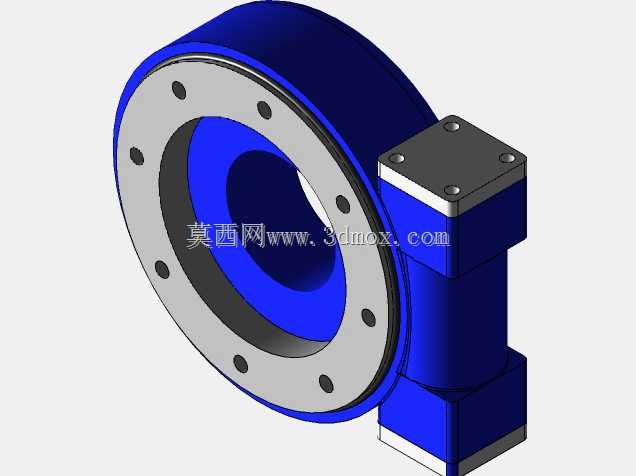

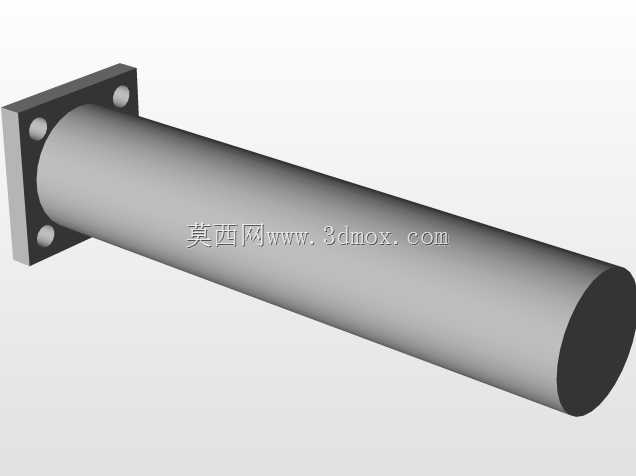

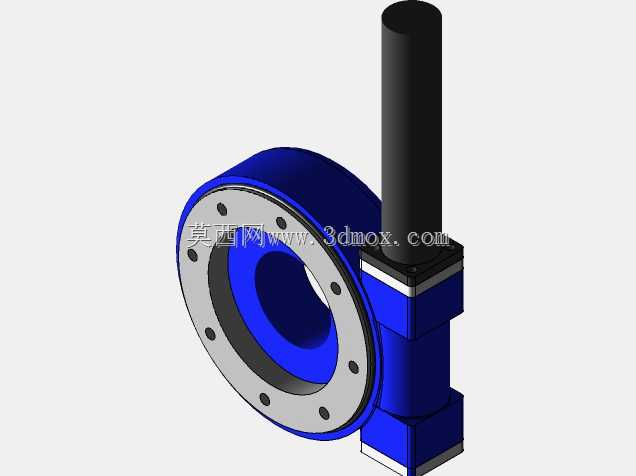

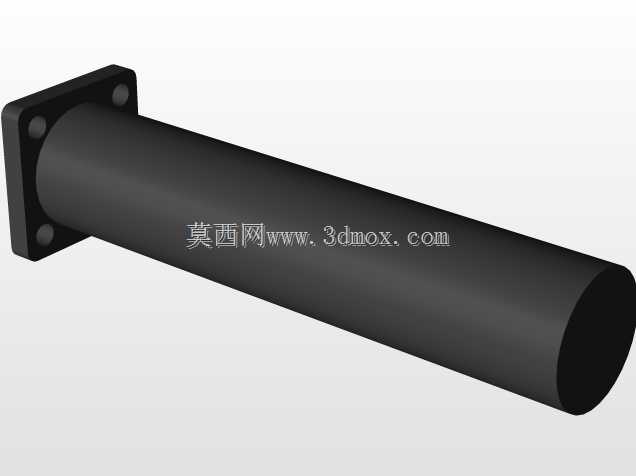

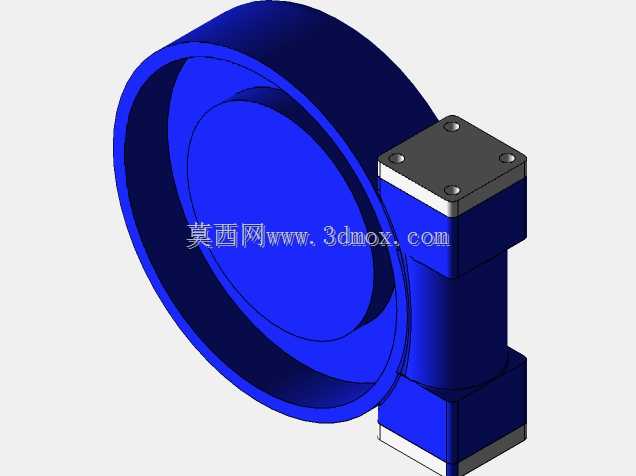

　　从结构布局来看，这套回转驱动采用侧置输入轴搭配法兰输出端的布局，输入轴为竖直布置的实心轴结构，轴段做了等直径简化，没有保留量产型号上的键槽、卡簧槽、密封配合轴肩这类细节，方便在方案阶段快速调整输入连接形式，不管是搭配伺服电机、步进电机还是手动输入结构，都能通过修改轴端接口快速适配，不用改动主体传动结构。输出端采用标准法兰盘结构，法兰端面均匀布置了一圈安装通孔，孔位做了等圆心角分布，法兰中心为大直径通孔设计，这种带中心通孔的法兰输出结构，能方便设备的气路、电路、液路管线从中心穿过，避免回转过程中管线缠绕，这也是很多回转工位设备对驱动部件的核心要求之一，比如自动化转台上的工装夹具供气供电、检测设备的信号线走线，都可以利用这个中心通孔完成布线，不用额外设计拖链结构占用外部空间。

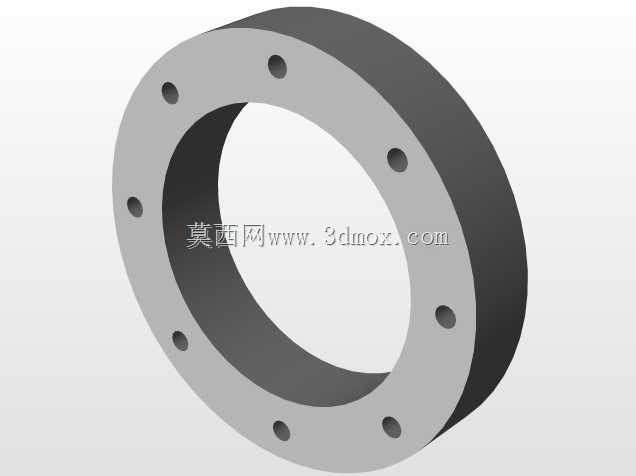

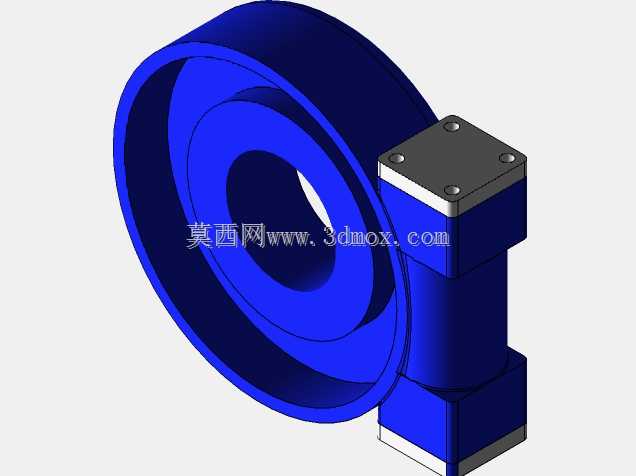

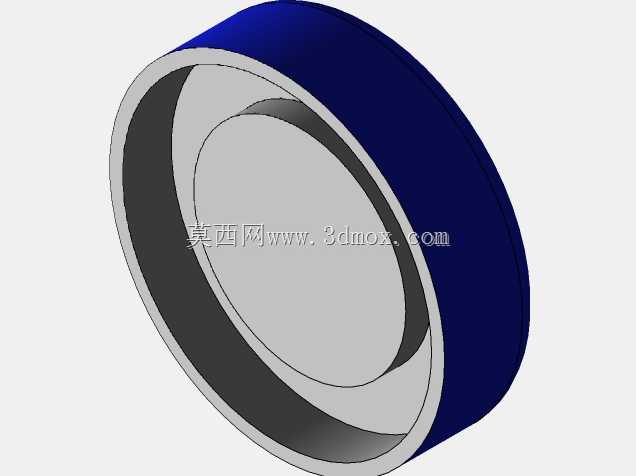

　　主体壳体采用方块式侧置结构与回转法兰部分连接，壳体外形做了直角方块简化，没有做量产产品上的减重槽、散热筋、安装吊耳这类结构，一方面是降低建模复杂度，方便方案阶段快速调整壳体尺寸来适配不同的安装空间，另一方面方块式的壳体外形也方便在非标设备上做安装固定，不管是贴装在设备立板上还是通过压板固定在安装基座上，平面结构都比带曲面的壳体更容易找正、固定。回转法兰部分的支撑结构做了简化，保留了内外圈的配合关系，能直观体现回转部分的支撑直径、回转半径这些核心边界尺寸，工程师在做设备布局的时候，可以直接参考这个模型的外轮廓预留安装空间，法兰的外径、安装孔的分布圆直径、中心通孔的直径都做了通用化的尺寸设定，能适配多数中小负载回转工位的接口需求，不需要额外做转接法兰就能直接对接常用的工装转盘、机械手回转基座这类负载。

　　设计思路上完全围绕方案阶段的快速适配需求展开，没有追求细节的完全还原，而是把影响设备布局的核心尺寸边界做了明确：输入轴的伸出长度、轴径尺寸，输出法兰的安装面到壳体背面的距离，法兰端面的安装孔分布，整体结构的最大回转外径，这些都是设备布局时最先需要确定的参数，而密封沟槽、轴承选型、齿轮参数这些细节，在方案定型之后再根据实际负载、转速要求补充设计即可，这种简化建模的方式能大幅缩短前期方案的迭代周期，不用在方案阶段就花费大量时间处理零件级的细节特征。

　　从安装边界来看，这套结构的安装固定可以通过两个方向实现：一是侧置方块壳体上的安装平面，通过螺栓将驱动主体固定在设备的固定基座上，输出法兰连接回转负载；二是也可以将法兰外圈固定，侧置壳体连接回转负载，实现壳体自身绕法兰轴线回转的使用方式，两种安装形式都能适配，给非标设备的结构设计留足了调整空间。整体结构没有复杂的曲面特征，所有配合面都是平面或者圆柱面，不管是做运动仿真验证传动路径，还是做干涉检查核对周边设备的空间距离，都能快速完成计算，不会因为过多的细碎特征导致仿真、建模过程卡顿。在中小负载的回转工位应用中，这种简化结构的模型完全能满足前期方案沟通、布局评审的需求，工程师可以在这个基础模型上，根据实际项目的负载大小、转速要求、安装空间限制，逐步补充细节特征，比如添加输入轴的键槽、壳体的密封结构、法兰面的定位销孔，最终形成可以投产的详细零件模型，避免从零开始建模的重复工作，也能在方案沟通阶段让非机械背景的项目成员快速理解回转驱动的布局形式和工作逻辑。
