工业建筑公用工程管线排布设计

　　在工业厂区的公用系统搭建环节，管线的空间排布直接决定了后续生产运维的效率与安全冗余度，这套三维设计内容完整还原了工业建筑内部公用工程管道的走向逻辑与空间占位关系。从实际工程落地的角度看，这类管线需要同时承载生产给水、循环水、压缩空气、工艺介质输送等多重功能，不同介质的管线在排布时需要严格遵循安全间距要求，比如热力管线与电缆桥架的垂直净距需要满足热辐射防护要求，腐蚀性介质管线需要布置在下层且避开人行通道正上方，避免介质泄漏引发安全事故。

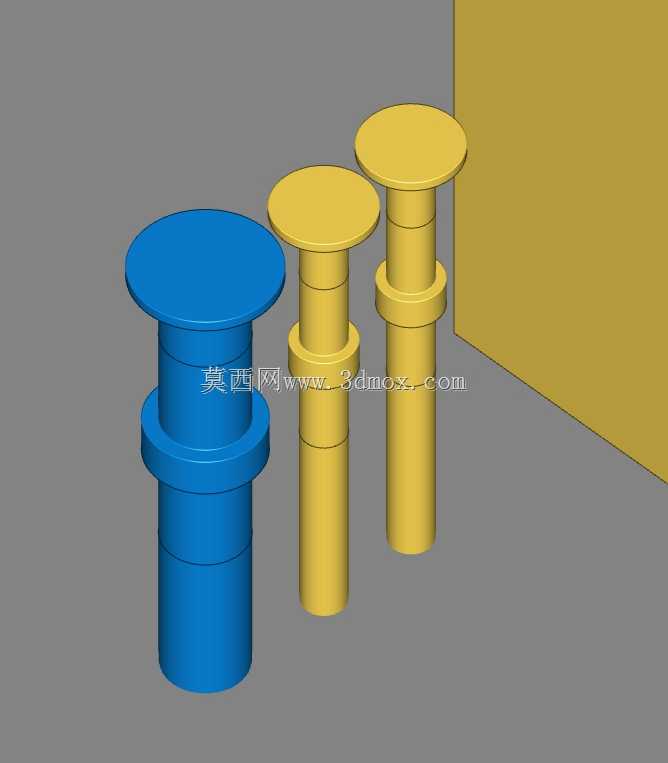

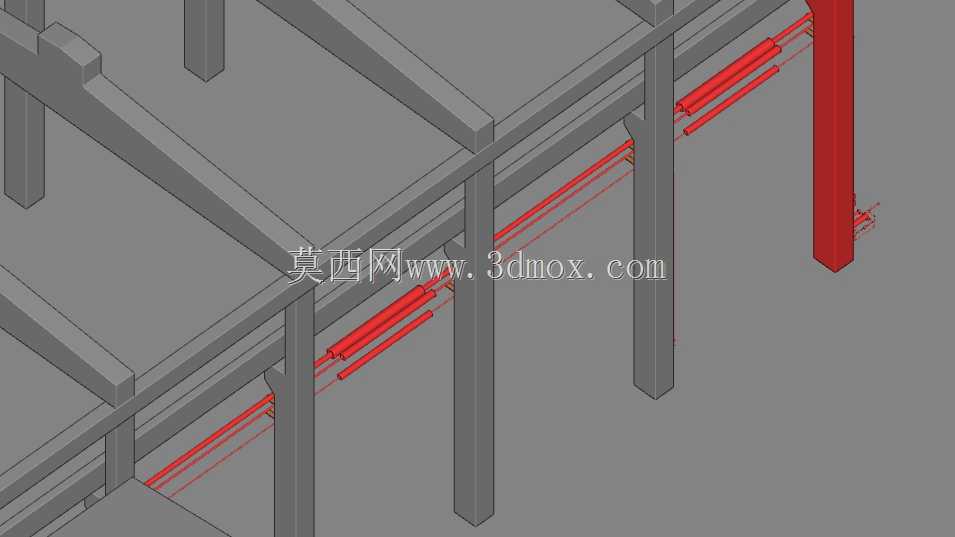

　　设计过程中首先锚定了建筑内部的结构梁柱作为管线的主要挂载依托，主管道沿柱网纵向铺设，分支管线从主管道侧方接出后沿次梁下方延伸至各个用能点位，这种排布方式可以最大化利用建筑结构的承重能力，减少额外支架的钢材用量，同时也能避免管线遮挡生产区域的设备吊装通道。从空间占位来看，主管道的中心标高统一设置在梁底下方200mm位置，既预留了管道保温层的安装空间，也给后续管线检修预留了足够的操作面，分支管线的标高根据接入设备的接口高度做梯度调整，避免出现过多的弯头造成介质输送阻力增大。

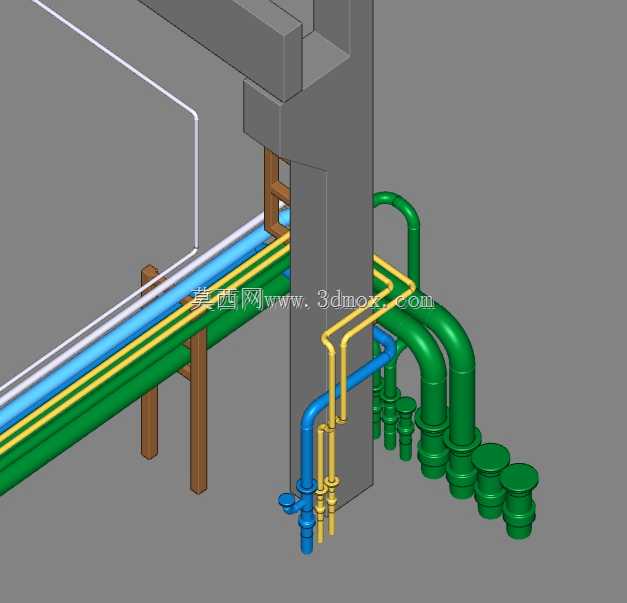

　　针对不同功能的管线，设计时做了明确的空间分层：最上层为压缩空气等惰性气体管线，中间层为生产给水与循环水管线，最下层为排污与冷凝水管线，这种分层逻辑既符合介质的重力流向要求，也能减少不同管线之间的交叉干扰，在管线交叉位置采用了上翻弯避让的处理方式，避让处的弯曲半径严格匹配管道直径的1.5倍要求，避免出现介质淤积的死角。管线支架的间距也根据管道材质与管径做了对应设置，大管径主管道的支架间距控制在6米以内，小管径分支管线的支架间距不超过3米，在管线转弯与阀门接入位置额外增加了固定支架，避免介质流动时的水锤效应造成管线移位。

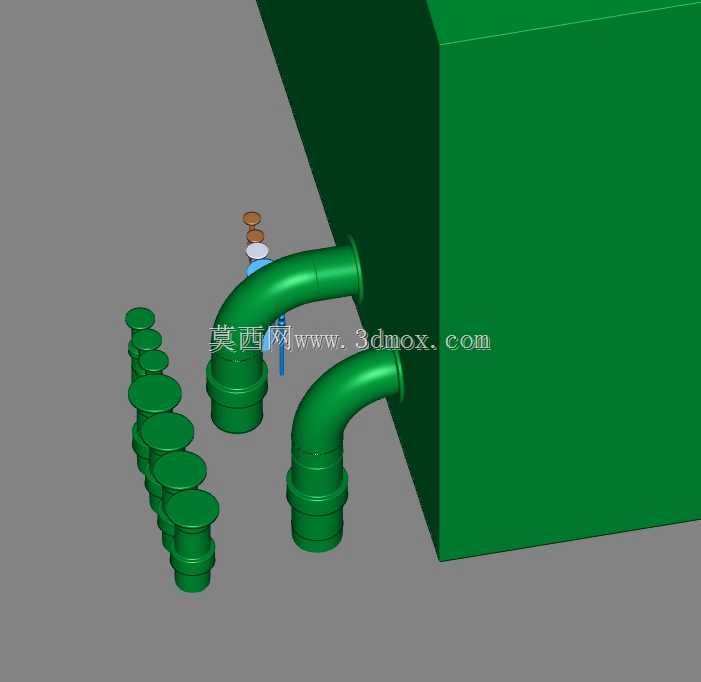

　　从安装边界来看，所有管线的外轮廓与建筑墙体、结构柱的净距不小于100mm，满足管道法兰连接与保温施工的操作空间，管线与生产设备的接口位置预留了150mm的调节余量，方便现场安装时对接误差的调整。整套排布设计充分考虑了后期运维的需求，在管线的低点设置了排污口，高点设置了排气阀，阀门的安装位置统一设置在靠近通道侧，高度控制在距地面1.2米到1.5米之间，方便操作人员日常开关与检修。在管线密集的管廊区域，还预留了15%的空间余量，满足后续产能提升时新增管线的铺设需求，避免后期改造时破坏原有管线布局。

　　这类三维管线设计的核心价值在于提前规避现场安装时的管线碰撞问题，在建模阶段就完成结构、暖通、电气、工艺各专业的管线碰撞检查，减少现场施工的返工量，同时也能精准统计管材与支架的用量，为工程预算核算提供准确的依据。对于现场施工人员来说，直观的三维模型可以快速理解管线的走向与安装要求，降低技术交底的难度，提升施工效率。
