海底高压工况用法兰连接结构

　　在深海油气开采、海底管线铺设、水下生产系统搭建这类海工作业场景中，管路连接的可靠性直接决定整套系统的运行安全，常规陆地用的法兰接头完全无法适配深海极端的高压、强腐蚀工况，这款适配7 1/16英寸通径、可承受20000磅/平方英寸压力的法兰连接结构，就是专门针对这类超高压海底作业场景开发的核心连接部件。从实际工程应用来看，这类接头主要承担海底采油树、跨接管、水下管汇之间的刚性管路连接功能，既要保证内部输送的油气、液压流体不会出现泄漏，还要能承受深海环境下的外部静水压力、洋流冲击带来的交变载荷，以及安装作业过程中的拉扯、对位偏差带来的附加应力。

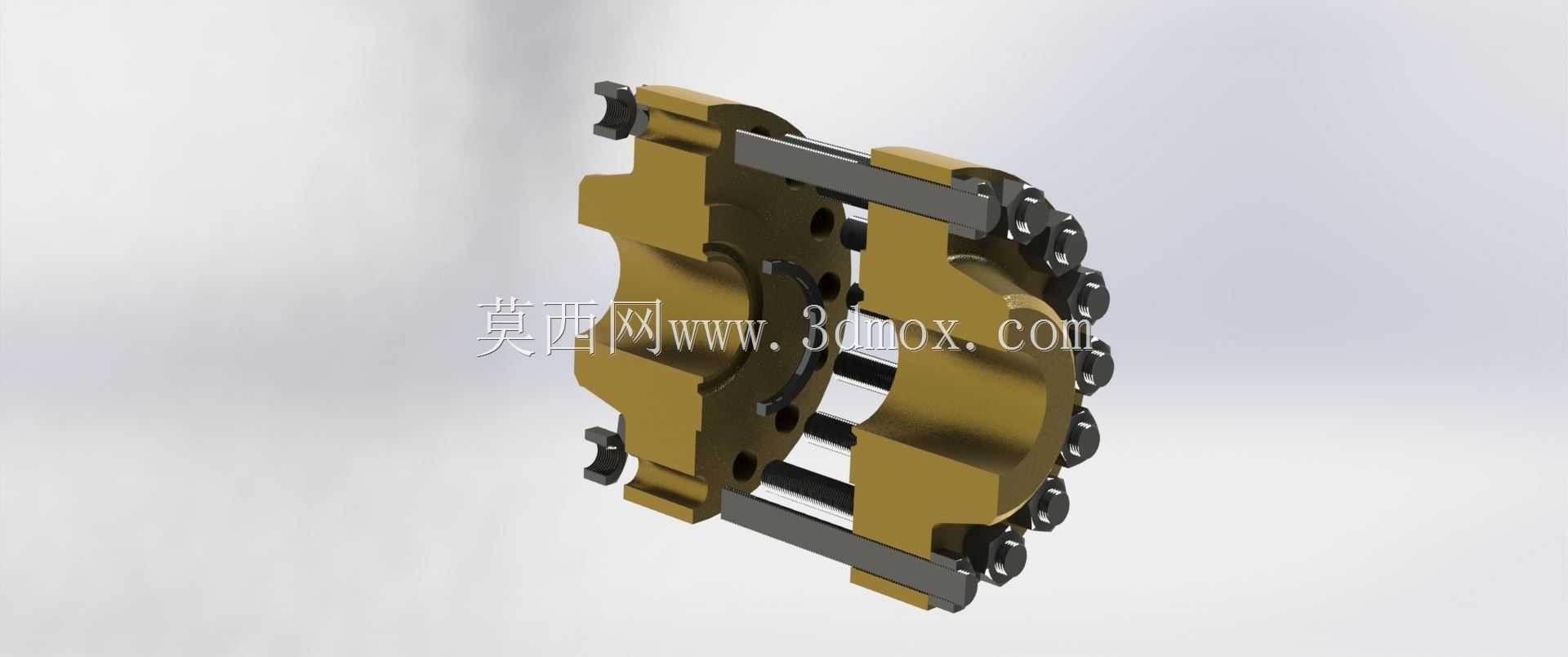

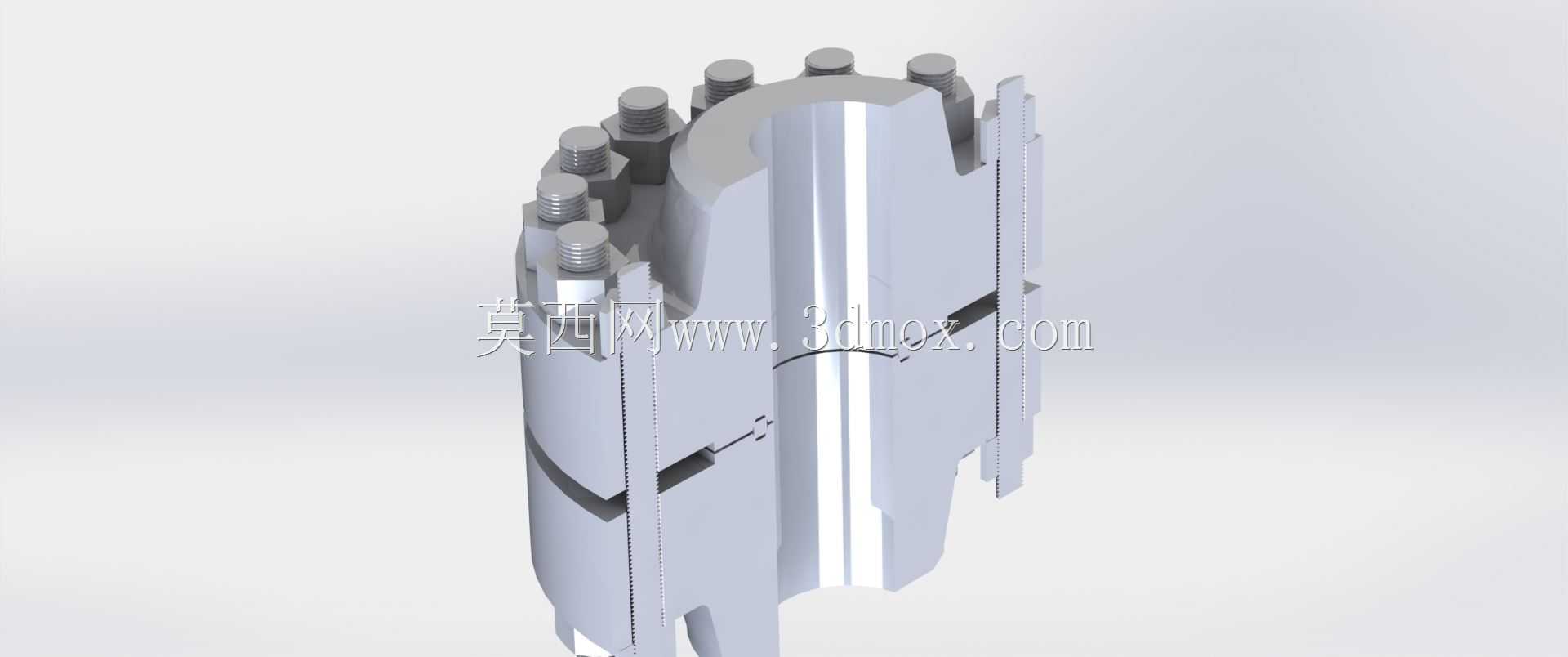

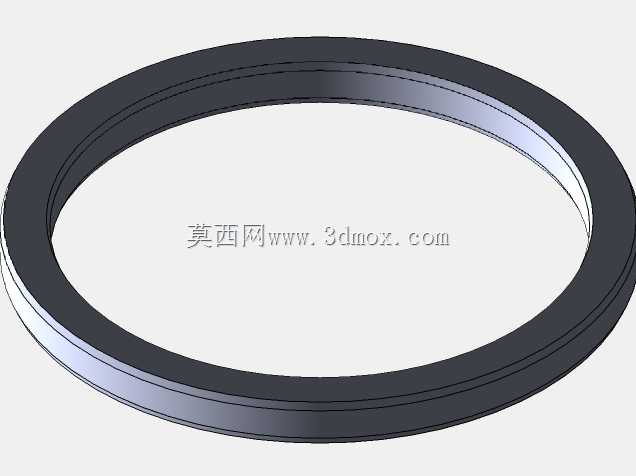

　　从结构设计逻辑上，这款接头采用了对开式卡箍配合多根均布拉紧螺栓的组合结构，区别于常规的整体法兰螺栓圆周均布的设计，对开的卡箍结构可以在水下ROV作业时实现更快的对位安装，不需要在法兰圆周逐个穿装螺栓，只需要将两半卡箍扣合在法兰的凸台外侧，再穿装固定卡箍的拉紧杆即可完成锁紧，大幅降低水下机器人的操作难度，减少水下作业的时长。接头的密封面采用了金属硬密封配合辅助密封圈的结构，金属密封面经过高精度研磨，在20000psi的超高压工况下，流体压力会作用在密封结构上形成自紧效应，压力越高密封面的贴合度越好，不会因为高压冲击出现密封失效的问题；外侧的卡箍本体采用高强度合金结构钢的构型设计，截面做了变厚度处理，在螺栓拉紧的位置和卡箍承载法兰凸台推力的位置做了加厚，非承载区域适当减薄，在保证整体结构强度满足承压要求的前提下，尽可能控制接头的整体重量，降低水下安装时的吊装负载。

　　在安装边界的设计考量上，这款接头的法兰对接端做了导向倒角，水下对位时允许存在一定的轴向和角度偏差，不需要完全精准对位就能顺利导入对接，适配水下作业的精度限制；卡箍上的拉紧螺栓采用了标准的方头驱动结构，ROV的机械手可以直接用标准套筒完成拧紧作业，不需要定制特殊的作业工具。接头的通径尺寸严格匹配7 1/16英寸的管路标准，对接法兰的凸台尺寸、密封槽位置都符合海工高压管路的通用规范，可以和同压力等级的标准海底管路直接适配，不需要额外制作转换接头。从结构受力的角度分析，当接头内部通入20000psi的高压流体时，两个对接法兰会受到向外的轴向推力，这个推力全部由外侧的对开卡箍承担，卡箍的内斜面和法兰凸台的外斜面紧密贴合，将轴向的推力转化为卡箍自身的环向拉应力，配合多根沿圆周均布的拉紧杆，将两半卡箍牢牢固定在一起，整个受力路径没有应力集中的薄弱点，卡箍上的镂空结构一方面是为了减轻重量，另一方面也可以让海流顺利通过，减少洋流对接头的冲击载荷，避免长期受洋流冲击出现连接松动。

　　在实际选型应用中，这类高压海底法兰接头不需要搭配额外的密封垫片，金属密封面直接贴合就能满足高压密封要求，减少了水下更换密封件的维护需求，接头的所有外露结构都做了圆弧过渡处理，没有尖锐的棱角，避免水下安装过程中刮伤ROV的脐带缆或者其他管线。和常规的法兰连接结构相比，这种卡箍式的海底接头拆装速度更快，承压能力更强，在超高压海工管路系统中已经成为主流的连接方案，建模过程中严格还原了卡箍的斜面配合角度、拉紧杆的分布位置、密封面的宽度尺寸，所有配合面的公差都按照实际加工要求做了预留，结构工程师可以直接参考这个模型进行管路系统的布局设计，也可以根据具体的作业水深、压力等级对结构的壁厚、螺栓数量做针对性的调整优化。
