海底管线用8"XXS夹紧法兰连接结构

　　这套夹紧法兰结构主要面向深海油气输送、海底管线接驳、水下生产系统管线连接场景设计，适配8英寸XXS加厚壁厚的金属管线，解决水下高压工况下管线快速对接、密封可靠性的核心需求。不同于常规对焊法兰需要现场施焊、水下作业难度大的痛点，这类夹紧式法兰不需要在管线端部焊接法兰盘，依靠两半式卡箍结构抱紧管端预制的凸台结构，配合螺栓预紧力实现轴向锁紧，同时挤压内置密封件完成径向与轴向的双重密封，大幅降低水下施工作业的难度与时长，适配ROV水下机器人操作的作业需求。

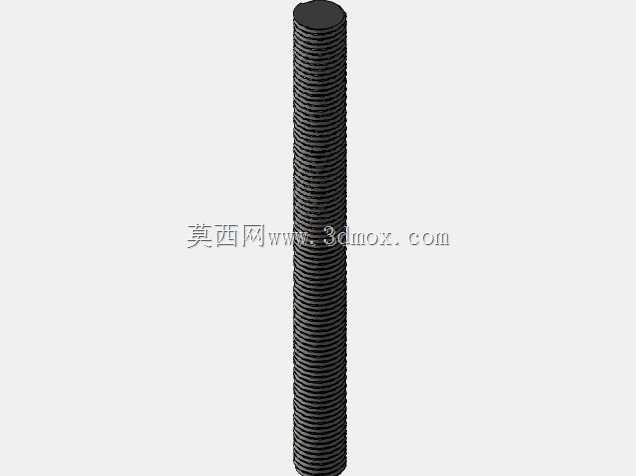

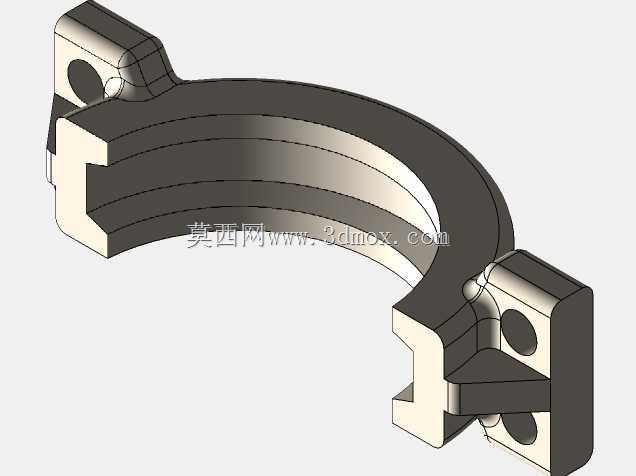

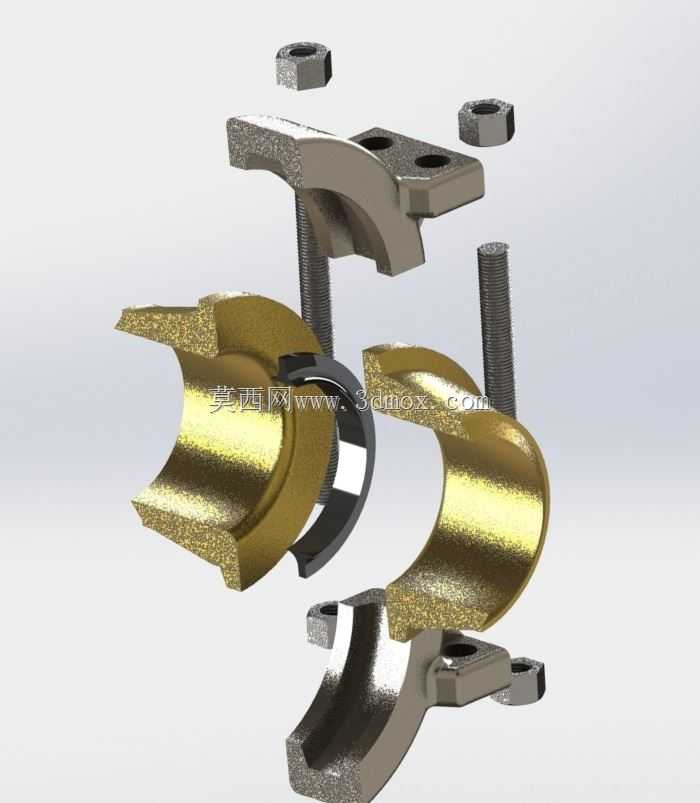

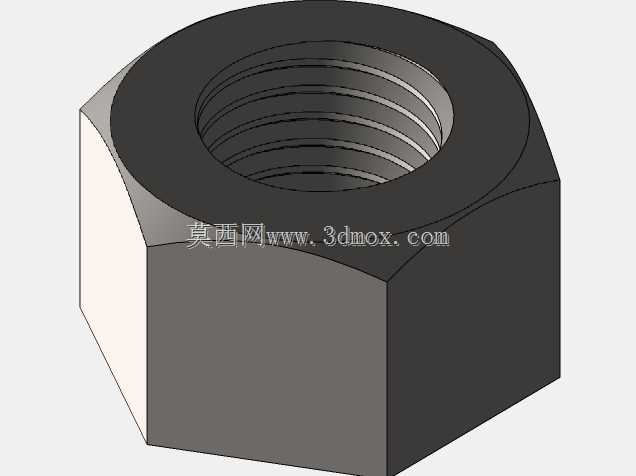

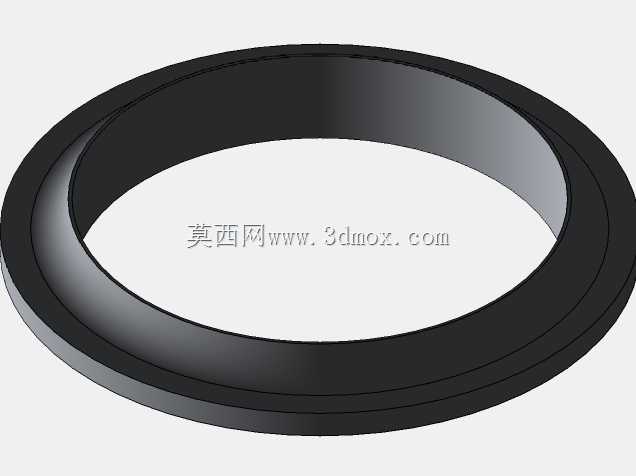

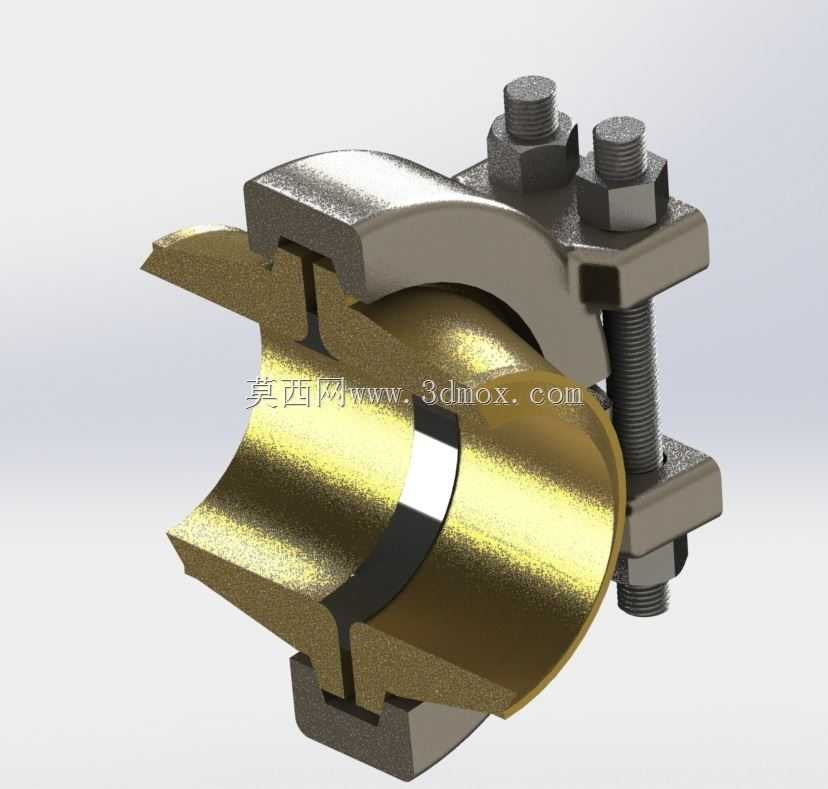

　　从结构设计逻辑来看，整套接头分为三个核心功能部分：首先是与管线直接接触的卡紧基体，两半对称的卡箍内侧加工有与管端凸台完全贴合的楔形卡槽，当螺栓锁紧时，楔形面会产生径向抱紧力与轴向拉紧力的分力，既可以限制管线的轴向窜动，也能让密封面获得足够的压紧比压；其次是紧固件组，采用上下对称布置的高强度螺栓与六角厚螺母，螺栓光杆部分与卡箍安装孔采用小间隙配合，保证两半卡箍锁紧时的对中精度，避免偏载导致密封失效；最后是密封组件，嵌装在卡箍与管端之间的密封槽内，适配海底高压、腐蚀环境下的长期密封需求，不需要额外的密封垫片调整工序。

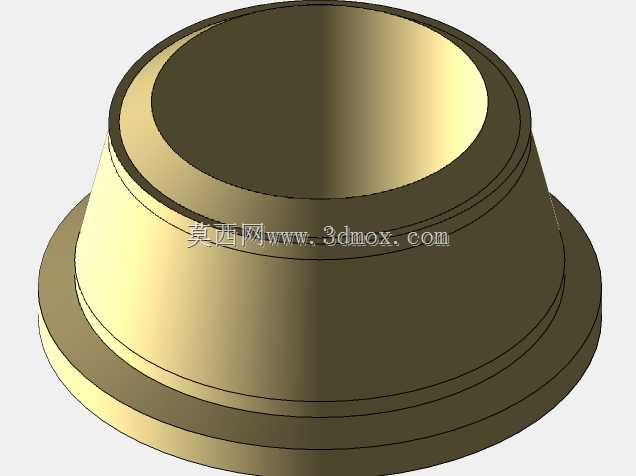

　　在安装边界与尺寸适配方面，这套结构专门针对8英寸XXS特厚壁管线设计，管端需要预先加工出标准的定位凸台与密封面，凸台的外径、倒角角度与卡箍楔形槽的参数完全匹配，安装时不需要调整管线的轴向位置，只需要将两半卡箍扣合在管端对接位置，穿入螺栓后按照对角顺序分次拧紧至规定扭矩即可完成安装，整个安装过程不需要专用工装，常规水下液压扳手即可完成操作。卡箍的外部轮廓做了圆弧过渡处理，避免水下海流冲击产生的应力集中，同时减少安装过程中与周边管线、结构件的干涉，整体结构的轴向尺寸比常规对焊法兰缩短近40%，径向尺寸控制在管线外径的1.6倍范围内，适合海底管线排布密集、安装空间受限的作业场景。

　　从实际使用的功能特性来看，这类夹紧法兰相比传统法兰连接有几个明显的工程优势：一是无焊接设计，完全避免了水下焊接带来的焊缝腐蚀、焊接缺陷风险，也不需要焊后探伤、热处理等工序，大幅提升水下施工效率；二是对中性好，两半卡箍的定位止口可以在锁紧过程中自动校正两根对接管线的同轴度，避免管线错边导致的密封失效；三是承载能力强，楔形锁紧结构可以承受管线内压产生的轴向推力，不需要额外的管线止推结构，在海底高压输送工况下，内压越高，楔形面的抱紧力越大，密封可靠性反而随压力提升有所增强；四是可拆卸重复使用，后期管线维护时只需要松开螺栓即可拆开接头，更换密封件后可以再次锁紧使用，降低海底管线的维护成本。

　　在设计细节上，卡箍的受力截面经过了有限元应力校核，螺栓孔位置的应力集中区域做了加厚处理，楔形卡槽的表面做了硬化处理，避免反复拆装过程中出现磨损导致锁紧精度下降。螺母与卡箍的接触面加装了平垫圈，分散螺栓预紧力的压应力，避免局部压溃导致预紧力损失。密封槽的尺寸公差按照高压密封要求设计，保证密封件安装后有合适的压缩量，既不会因为压缩量过大导致密封件永久变形，也不会因为压缩量不足导致高压下介质泄漏。整套结构的所有外露金属部件都适配海洋环境防腐要求，紧固件采用双相不锈钢材质，卡箍基体采用高强度耐腐蚀合金钢，满足海底数十年的服役寿命要求。

　　在实际选型应用中，这类夹紧法兰通常用于海底采油树与输送管线的连接、海底管线跨接段对接、水下管汇的接口连接，也可用于陆地高压油气田、化工高压管线的快速连接场景，尤其适合不允许动火作业的防爆区域管线安装。相比法兰连接、焊接连接、卡套连接等其他管线连接方式，这种夹紧法兰结构在高压、大管径、安装空间受限、施工难度大的场景下，综合施工成本与可靠性优势非常明显，是深海管线连接领域应用非常广泛的机械连接结构。建模过程中需要重点保证楔形卡槽的角度公差、密封槽的尺寸精度、螺栓孔的位置度，这些参数直接影响最终安装后的锁紧效果与密封性能，所有配合面的倒角、圆角都需要按照工艺要求建模，避免实际加工时出现应力集中或者装配干涉问题。
