可调节壁挂式液晶显示安装支架结构

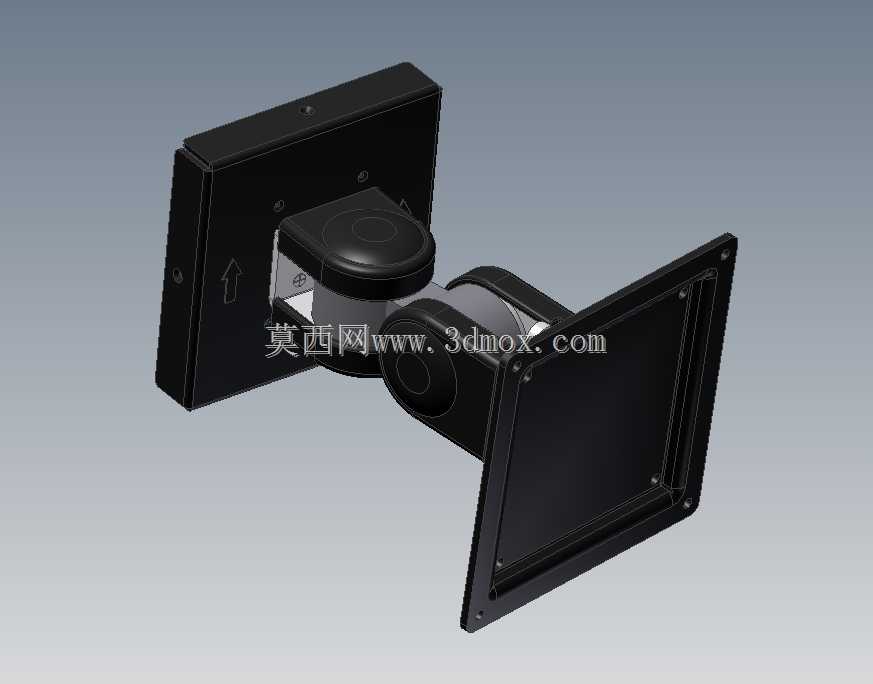

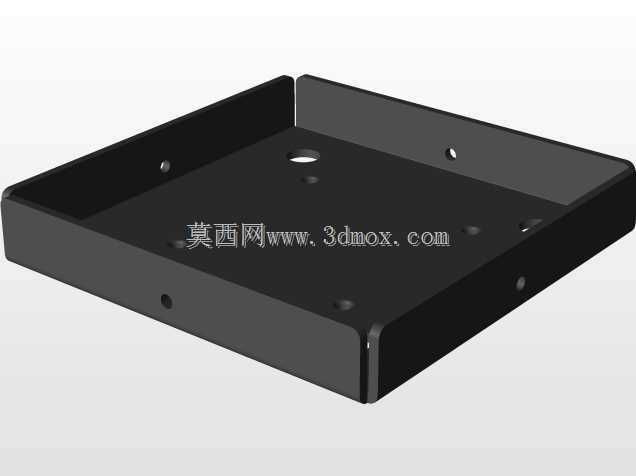

　　在工业现场的人机交互工位、设备旁的操作终端布设场景里，壁挂式显示安装结构的适配性直接决定了操作人员的观察舒适度与操作效率，这套可调节壁挂液晶显示安装结构，正是针对现场安装的实际痛点完成的结构设计。不同于桌面放置的显示支架，壁挂安装首先要解决的是墙面固定端的载荷分布问题，墙面安装板采用整块矩形平板结构，背部贴合安装墙面，预留的沉头安装孔位可适配膨胀螺栓或机柜预装螺柱，安装板表面设置的方向标识能在现场施工时快速确认安装朝向，避免支架装反后调节行程无法覆盖目标观察区域。连接墙面固定端与显示端的是多段铰接旋转组件，靠近墙面安装板的第一处铰接副可实现水平方向的大角度回转，能让显示面板在墙面法线左右两侧的宽幅范围内调整朝向，

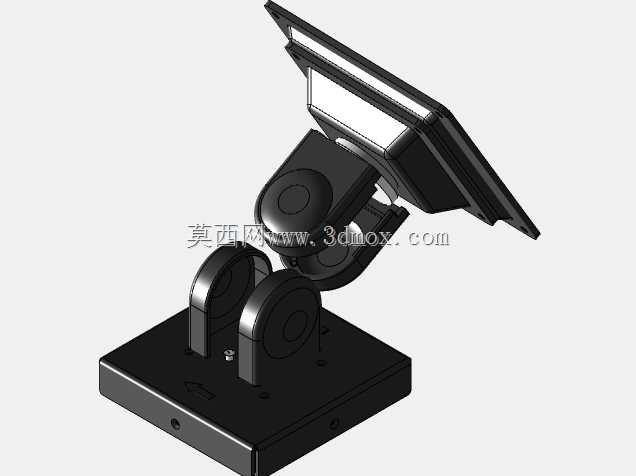

　　适配不同站位的操作人员观察需求；中间段的阻尼铰接结构负责俯仰角度调节，可根据操作人员的站立或坐姿高度，将显示面板调整到无反光、视线垂直屏幕的合适角度，铰接部位的阻尼结构经过力矩匹配，调整到目标角度后可自行锁止，无需额外紧固旋钮，减少现场调试的操作步骤。显示端的安装板采用与常规液晶显示模组匹配的框型结构，四周预留的固定孔位对应显示模组背部的标准安装螺孔，安装时可直接将显示模组锁附在该端板上，端板与铰接组件的连接部位做了沉台处理，避免锁附螺丝突出刮蹭屏幕背部的线路。从安装边界来看，墙面固定端的厚度控制在较薄的尺寸范围内，突出墙面的距离较小，即使在狭窄的通道旁安装也不会阻碍人员通行；整套支架伸展后的最大离墙距离可满足屏幕前倾调节的需求，

　　收回时可贴近墙面，适配不同空间的布设要求。结构设计过程中，所有铰接部位的转动轴都做了同轴度公差约束，避免长期转动后出现卡滞或松旷问题，各部件的棱角处都做了圆角过渡处理，防止安装调试过程中划伤操作人员。在工业车间的设备控制柜旁、自动化产线的工位侧方、实验室的墙面观测点这类场景中，这类壁挂显示支架不需要额外占用桌面或地面空间，可充分利用垂直墙面完成显示终端的布设，多维度的调节能力能适配不同身高操作人员的使用习惯，减少长期观察屏幕带来的颈部疲劳。整套结构的部件拆分逻辑清晰，墙面安装板、铰接臂组、显示端安装板三个模块可单独拆分，现场安装时可先将墙面安装板固定到位，再依次拼接铰接组件与显示端板，降低高空作业时的安装难度；铰接部位的配合间隙经过合理设定，既保证转动顺畅无卡顿，又不会出现屏幕调整后下垂移位的问题，适配常规尺寸的工业液晶显示模组，可直接用于各类现场人机交互终端的安装布设。
