ArduinoM0pro开发板占位结构模型

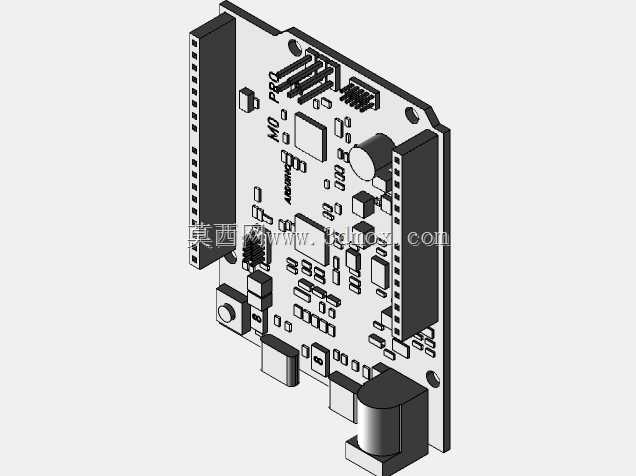

　　直接调用这个模型就能快速校验空间是否足够，不会出现后期装配时板件放不进腔体的问题。其次是板体四个角的安装固定孔，孔位的中心距、孔径大小都和实物保持一致，不管是用铜柱支撑固定、还是螺丝直接锁附在安装筋位上，都能直接在对应的结构件上预留孔位，不用后期反复调整孔位坐标。板体两侧的排针区域，模型也预留了对应的凸起占位高度，在做外壳开窗、接插件避让槽设计的时候，能快速校验排针和外壳结构的间隙，避免出现外壳装好后排针被挡住、外接杜邦线或者传感器模块插不进去的问题。从设计思路上来说，这类占位模型和精细的全要素模型定位完全不同，它不需要还原每一个元件的细节，核心目标是服务于结构设计阶段的空间布局校验，所以在建模的时候刻意简化了板上的丝印、在嵌入式开发、智能硬件原型搭建、教学实验平台搭建的场景中，开发板的安装适配是结构设计环节绕不开的基础工作，很多时候在项目初期不需要对板载元件做精细的干涉避让，只需要明确整块开发板的安装边界、外轮廓尺寸、固定孔位位置，就能提前完成机箱、安装支架、设备外壳的结构设计工作，不用等硬件选型完全敲定或者拿到实物再启动结构设计，能大幅压缩项目的整体研发周期。这个模型针对Arduino M0 pro开发板做了占位级的结构还原，没有做板载芯片、电容电阻、接插件的精细建模，而是把设计重心放在了整机安装需要用到的核心尺寸上：首先是板体的整体长宽厚参数，完全匹配实物的外轮廓边界，在做外壳内腔设计、安装槽位预留的时候，

　　微小元件的造型，只保留了对结构设计有影响的核心特征：整体轮廓、安装孔位、突出板体的接插件高度范围，这样模型的文件体量更小，在大型装配体里调用的时候不会占用过多的系统资源，拖动、旋转、做干涉检查的时候运行更流畅，不会因为单个零件的模型过于复杂拖慢整个装配体的操作效率。在实际的项目应用里，这类占位模型的使用场景非常广泛：比如做小型物联网采集终端的结构设计时，核心控制板选用Arduino M0 pro，结构工程师不需要等待硬件工程师提供完整的板级3D文件，直接调用这个占位模型就能同步开展外壳设计，等硬件最终定稿之后，只需要核对核心安装尺寸和占位模型是否一致，如果没有偏差就不需要修改结构，如果有微小偏差再做针对性调整，

　　能让结构设计和硬件开发并行推进，比串行开发的模式节省近三分之一的研发时间。还有在教学实验台的搭建过程中，需要在台面上排布多块开发板、传感器模块、接线端子，用这个占位模型就能提前在三维环境里排布所有元件的位置，规划走线空间，确认每块板的操作空间是否足够，不会出现装好之后两块板的接插件互相干涉、手插接线的时候没有操作空间的问题。另外在做3D打印的开发板固定支架、保护外壳的时候，直接用这个模型做布尔运算的切除参照，就能快速做出和板体匹配的卡槽、固定孔位，打印出来的零件不用反复修配就能直接装配。模型在设计的时候也考虑了不同设计场景的适配性，板体的基准面设置在安装贴合面，也就是板的背面，调用到装配体里的时候可以直接和安装面做配合约束，

　　不需要额外调整模型的基准位置；安装孔的位置做了中心轴特征，配合的时候可以直接选孔轴和安装柱的轴做同轴配合，约束效率更高。排针区域的占位高度做了适当的冗余，比实际排针的高度高出0.5mm，这样在做避让设计的时候预留的空间足够，不会因为模型的尺寸偏差导致实际装配时排针顶到外壳。对于经常做开源硬件相关结构设计的工程师来说，这类经过尺寸校验的占位模型是非常实用的基础设计资源，不需要每次拿到开发板都自己测绘建模，能减少很多重复的基础建模工作，把更多精力放在核心的结构功能设计上。需要注意的是，这类占位模型不适合用于板级的热仿真、元件级的干涉检查，如果设计需要涉及到板上芯片的散热间隙、高频信号的屏蔽结构设计，还是需要使用精细的全要素板级模型，但在绝大多数的整机结构布局、安装适配、外壳设计场景下，这个占位模型的精度完全能够满足设计需求，兼顾了设计效率和尺寸准确性。
