FDK SMW42-4803-A步进电机结构设计

　　在小型自动化装配线的工位分度机构、桌面级精密点胶设备的位移驱动模块、小型医疗检测仪器的试剂推送组件这类对安装空间有严格限制的场景中，这类小规格步进电机的选型适配一直是结构设计环节的重点，很多设备的驱动端预留空间紧凑，既需要电机提供足够的保持扭矩带动负载完成精准步进动作，又不能因为电机本体尺寸过大挤占其他功能模块的安装位置，这款FDK SMW42-4803-A步进电机的结构设计，正是针对这类小空间精密驱动场景完成的实体建模还原。

　　从实际使用的功能特性来看，该款步进电机依靠脉冲信号完成角位移的精准控制，每接收到一个驱动脉冲就会转动对应的固定步距角，在开环控制场景下就能实现较高精度的位置定位，不需要额外加装位置反馈元件就能满足多数小型设备的定位精度要求，能大幅简化设备的电控回路设计，降低整体的硬件成本。电机自带的出线端采用柔性排线引出，适配设备内部狭小空间的布线需求，避免硬线在设备长期运行过程中因为反复震动出现线芯断裂的问题，输出轴采用标准圆柱轴结构，可通过顶丝锁紧、联轴器连接等多种方式与负载端的传动部件配合，适配同步带轮、小型齿轮、丝杠螺母等多种传动结构的连接需求。

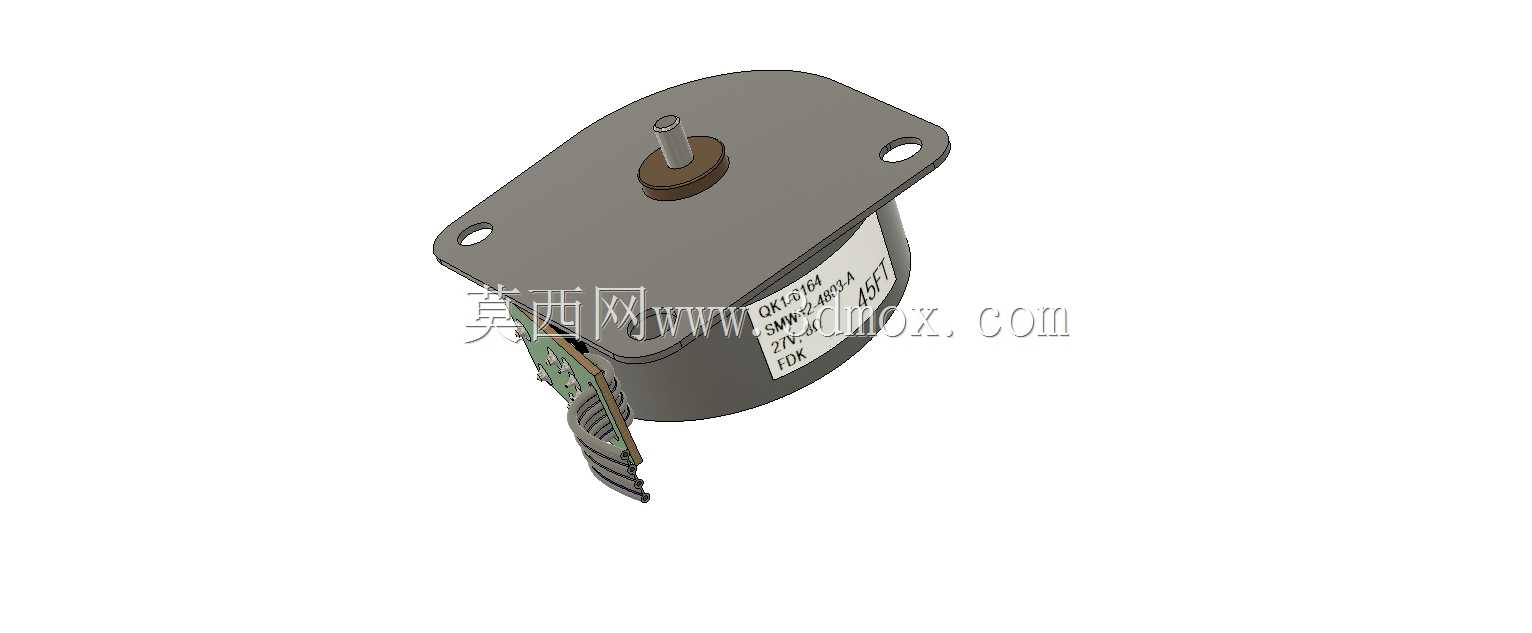

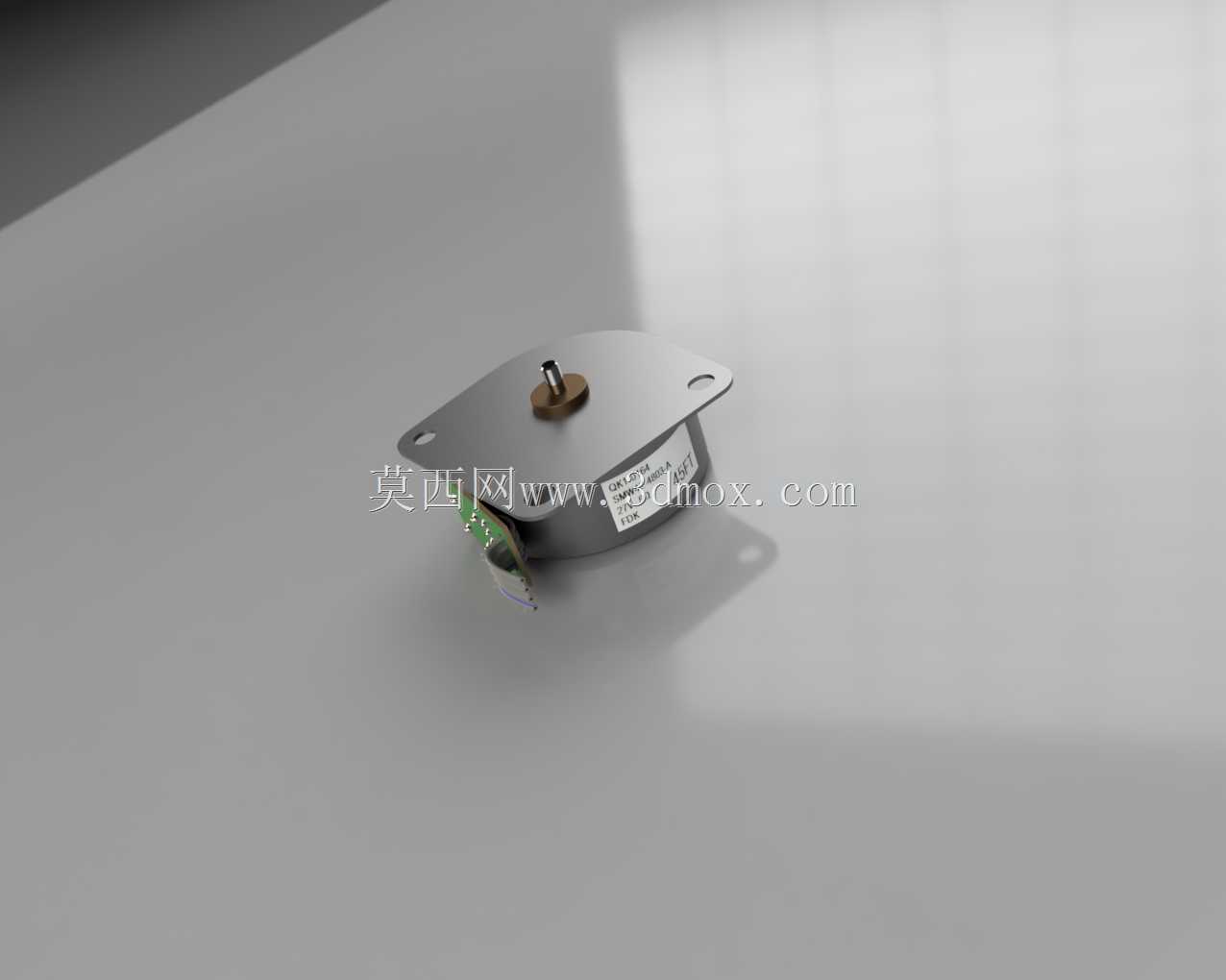

　　设计这款三维模型的时候，核心思路是完全还原实物的安装边界与外形尺寸，所有结构尺寸均来自实物的手动测绘，没有做理想化的简化处理，目的是让设计人员在做三维装配的时候，能直接调用该模型完成干涉检查，避免后期加工装配阶段出现安装位不匹配的问题。建模过程中优先保证安装法兰的孔位尺寸、输出轴的伸出长度与轴径、电机本体的最大外径与总长度这些关键装配尺寸的准确性，对于电机外壳的倒角、标签位的细节、尾部出线的弯折预留空间也做了对应还原，确保模型导入装配体后，能完全模拟实物的装配状态，不会出现模型尺寸与实物偏差导致的结构干涉问题。

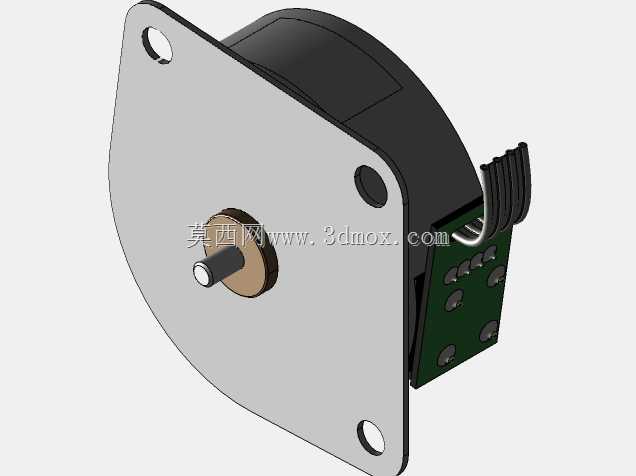

　　从安装边界来看，该电机采用前端法兰安装方式，法兰上设置两个对称的安装通孔，可通过M3规格的螺丝直接固定在设备的安装立板或者安装支架上，安装孔的中心距、法兰的外形轮廓尺寸都严格按照实物测绘值还原，设计人员在排布设备内部结构的时候，可以直接以该模型的安装孔位为基准设计对应的安装板结构，不需要反复核对实物尺寸。电机本体的径向最大尺寸控制在42mm规格区间，轴向总长度从法兰安装面到尾部出线端的尺寸也做了精准还原，能帮助设计人员提前核算驱动端的预留空间，避免出现电机安装后与周边的线槽、电路板、其他传动部件发生空间干涉的问题。输出轴的轴径、伸出法兰面的长度、轴端的倒角尺寸都按照实物还原，方便设计人员提前匹配对应的联轴器或者传动轮的安装尺寸，减少后续零件选型的反复核对工作量。

　　在实际的设备结构设计流程中，这类精准还原的电机三维模型能大幅提升设计效率，设计人员不需要自己花费时间测绘建模，直接将模型调入装配体就能完成整体的结构排布，在设计阶段就能完成安装空间校验、传动路径匹配、布线空间预留等工作，有效缩短设备的研发周期，避免因为驱动部件尺寸不符导致的设计返工。尤其是在多工位小型自动化设备的设计中，往往需要用到多个同规格的步进电机完成不同工位的驱动，统一调用该模型进行装配设计，能保证所有电机安装位的尺寸一致性，提升整体设备的结构装配工艺性。
