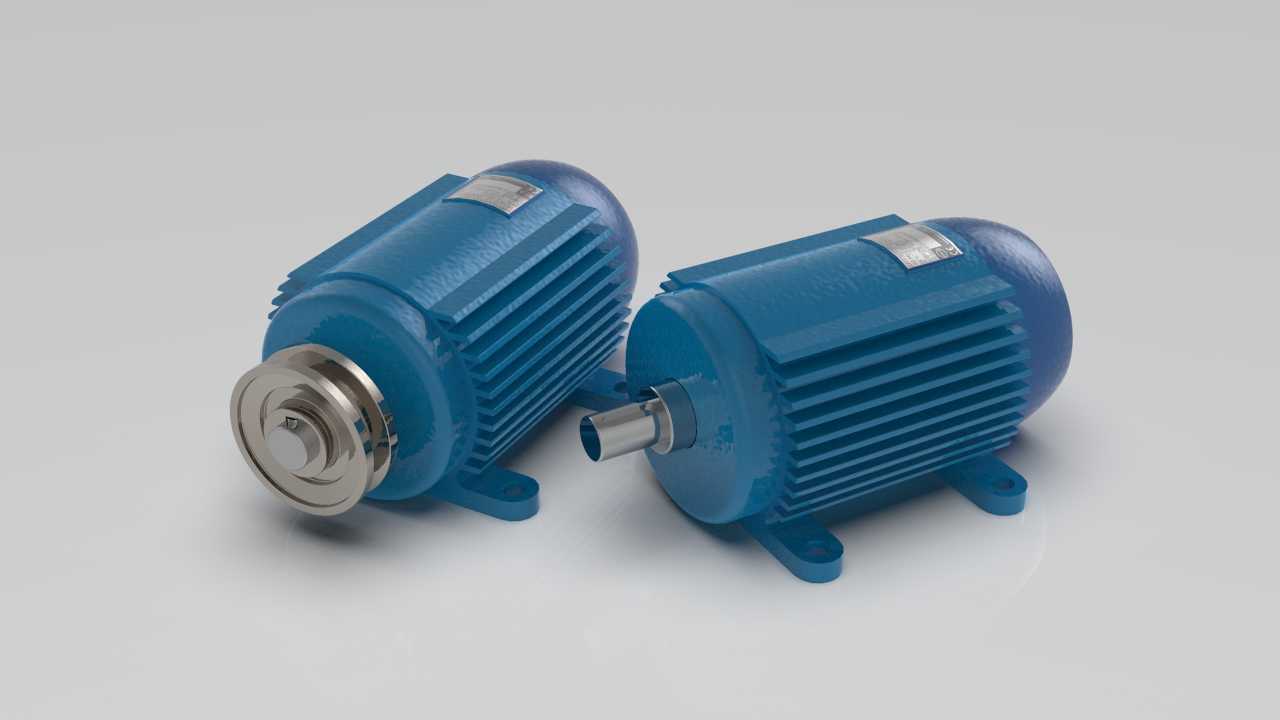

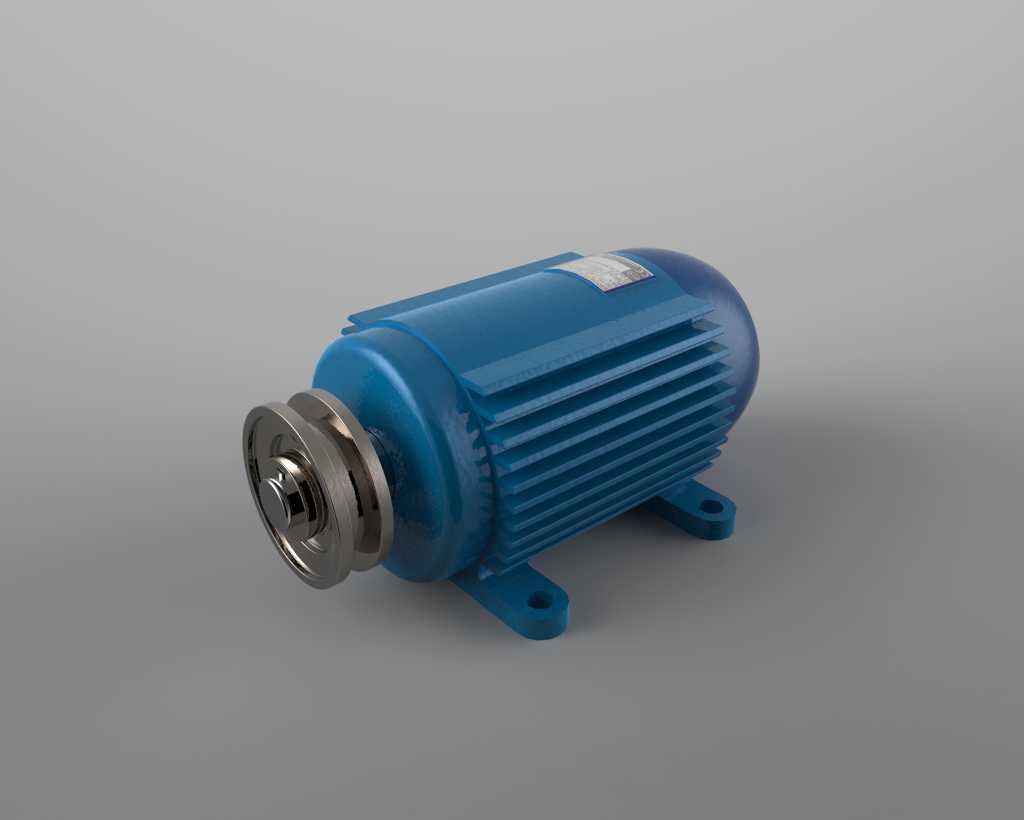

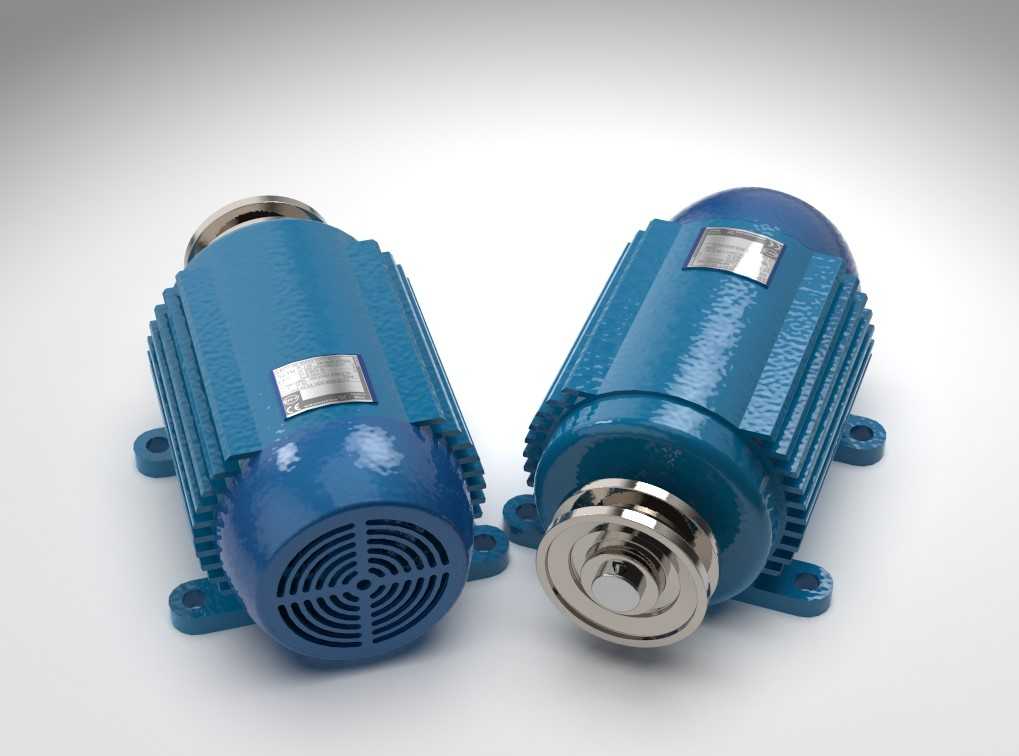

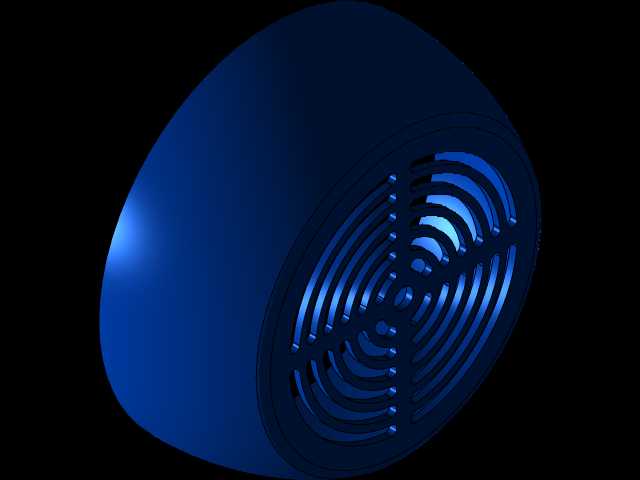

输出轴带传动轮的工业异步电机结构

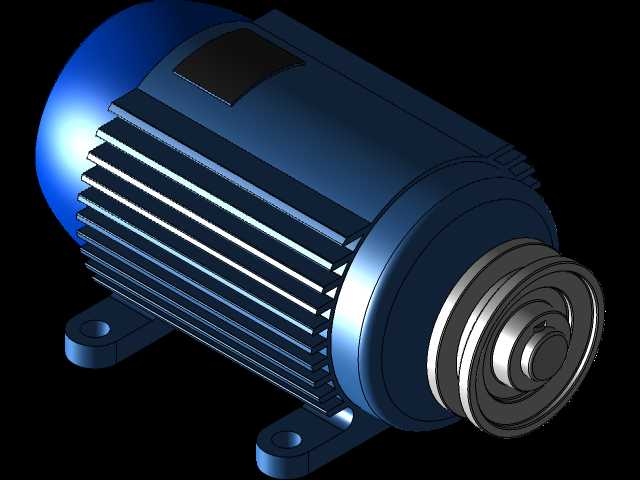

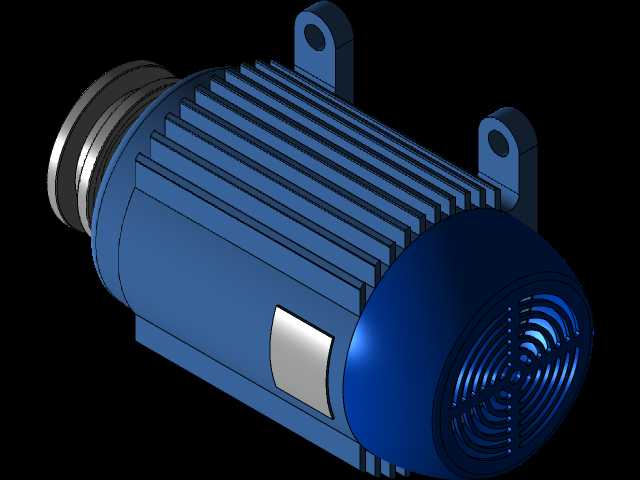

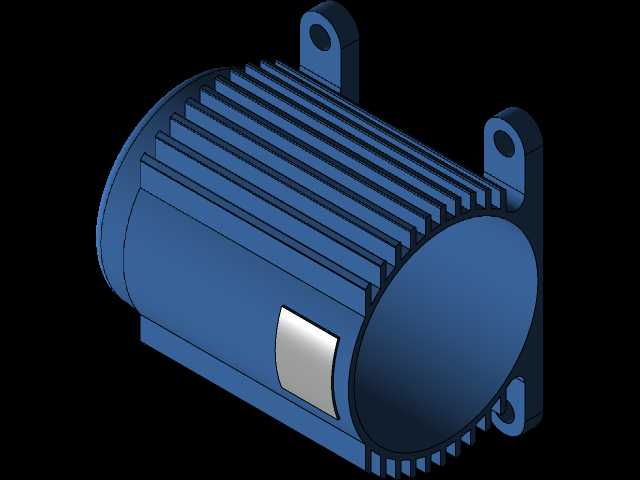

　　在轻工输送、小型机床辅机、农业加工设备的动力单元选型中，这类集成输出带轮的电动机是非常常见的配置，省去了设计人员额外选配、装配带轮的工序，也能避免现场装配时出现的带轮同轴度偏差、键槽配合松动等常见问题。从结构设计来看，机壳采用轴向散热筋布局，筋条的高度、间距经过热仿真校核，在电机额定负载连续运行时，能通过自然对流将绕组温升控制在绝缘等级允许的范围内，不需要额外加装强制风冷风扇就能满足多数常规工况的散热需求，也降低了运行时的风噪与易损件数量。底部的安装脚采用一体铸造成型后铣平安装面的工艺，两个安装脚的螺栓孔中心距、安装面到输出轴中心的高度公差控制在h7级别，能直接适配标准的电机安装座，不需要现场二次配做安装孔，

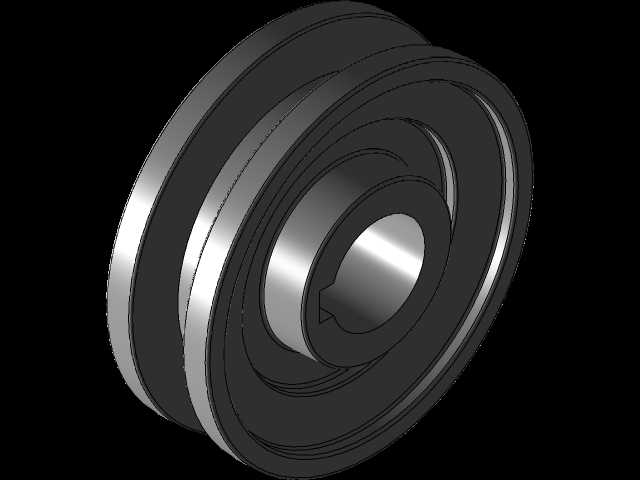

　　也能避免安装时出现轴系不对中导致的轴承偏磨问题。输出端的带轮与电机轴采用平键连接加轴端挡圈固定的结构，带轮的轮槽尺寸匹配标准A型三角带，轮槽的表面粗糙度控制在Ra3.2，既可以保证三角带与轮槽的贴合摩擦力，也能减少带的异常磨损，延长传动带的更换周期。设计时需要重点关注安装边界的几个尺寸：首先是输出轴的伸出长度，要保证带轮安装后，带轮端面与端盖之间预留3-5mm的间隙，避免运行时带轮与端盖发生摩擦；其次是机壳顶部的接线盒位置，要预留足够的接线操作空间，接线盒的进线口方向可以根据安装场景调整，满足不同走线方向的需求；另外带轮的外径尺寸要和传动端的从动轮尺寸做匹配核算，保证传动比符合设备的转速要求，同时要核算带轮的动平衡等级，

　　因为电机额定转速通常在1450转每分左右，带轮如果动平衡不达标，运行时会产生明显的振动，传导到设备机架上会影响整机的运行稳定性。这类电机的实际用途非常广泛，在小型皮带输送机上可以直接作为驱动单元，通过三角带带动传动滚筒转动，不需要额外加装联轴器；在台式钻床、小型砂轮机这类设备上，也可以直接通过带轮变速实现不同转速的输出；在农产品加工的脱粒机、粉碎机上，这种集成带轮的电机安装便捷，维护简单，适合工况相对复杂、维护条件有限的使用场景。从建模逻辑来看，做这类结构的三维设计时，首先要确定电机的中心高作为基准尺寸，所有的安装尺寸、外形尺寸都以输出轴的中心轴线为基准展开，机壳的散热筋做圆周阵列时要注意筋条的拔模角度，符合铸造工艺的要求，

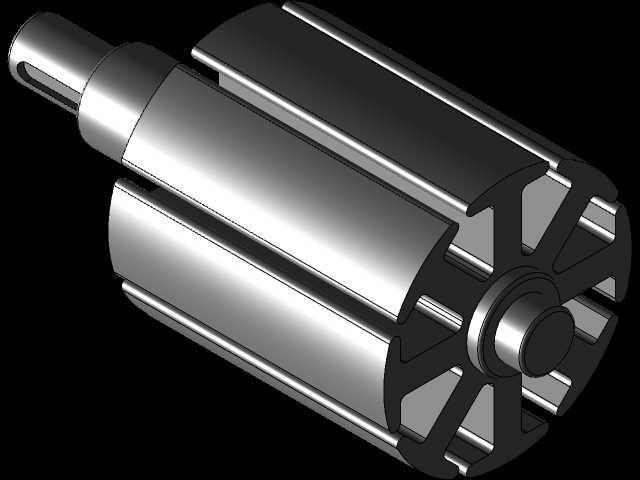

　　不能出现倒扣结构导致无法脱模；端盖的轴承室尺寸要和选用的深沟球轴承外径做过盈配合设计，配合公差选k6，保证轴承外圈不会在运行时发生跑圈；输出轴的轴肩尺寸要能给轴承内圈、带轮提供可靠的轴向定位，轴上的键槽尺寸要符合平键的标准规格，键槽的对称度公差控制在0.02mm以内，保证带轮装配后不会出现偏摆。另外还要注意，带轮的边缘要做圆角处理，避免装配传动带时割伤带体，也能减少运行时的应力集中；安装脚的螺栓孔要做沉头设计，保证固定螺栓的头部不会高出安装面，影响电机的安装贴合度。在实际选型应用中，还要考虑电机的输出轴径向负载，因为带传动会给轴端施加持续的径向拉力，所以选用的轴承要能承受对应的径向载荷，不能按照普通联轴器连接的电机负载来选轴承，否则会大幅缩短轴承的使用寿命，这点是很多初入行的设计人员容易忽略的问题。
