KTM990ADV摩托手套箱与ECU安装固定支架

　　在大排量拉力摩托车的长途穿越改装场景中，原车预留的电控单元安装位与附加储物组件的固定点位往往存在适配缺口，尤其是针对非铺装路面骑行的改装套件，需要额外设计独立的承载支架来同时兼顾储物部件与电控模块的固定可靠性，这套适配KTM990ADV车型的支架结构，正是为匹配拉力改装套件的安装需求开发的专用承载构件。

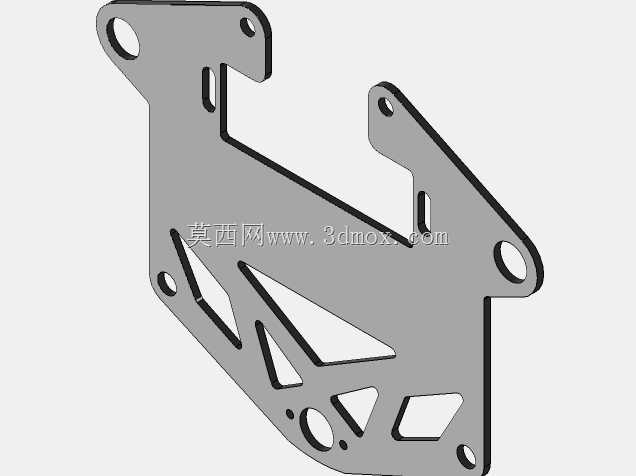

　　从实际使用场景来看，长途越野骑行过程中，车身会持续承受高频振动与不规则冲击，手套箱作为骑手随身存放小物件、应急工具的储物单元，需要足够的安装刚度来避免行驶中出现松旷异响，甚至脱落的风险；而ECU作为发动机电控系统的核心部件，其安装位置不仅要保证固定牢靠，还要避开高温排气区域、泥水飞溅路径，同时预留足够的线束插接空间，避免线束拉扯导致的接触故障。这套支架采用一体化板式承载设计，将两个部件的安装点位集成在同一块基板上，既减少了单独固定两个部件所需的额外安装点，也能让整体受力更均匀，分散越野路面传递来的冲击载荷。

　　设计过程中首先要明确原车车架的安装边界，KTM990ADV的前部车架靠近车把转向柱的区域，预留有标准的螺栓安装孔位，支架的固定端完全匹配原车孔位的间距与孔径，不需要对原车车架进行钻孔、焊接等破坏性改动，直接通过标准螺栓即可完成固定，降低改装的施工难度。基板的外形轮廓做了多处避空设计，一方面避让转向柱的最大转动角度范围，避免方向打满时支架与车把、拉线发生运动干涉，另一方面也为ECU的插接件预留了足够的操作空间，后期检修、插拔ECU线束时不需要完全拆卸支架，就能完成操作。

　　针对手套箱的固定，支架上设置了四个对应手套箱底部安装孔的凸台，凸台高度经过精确测算，保证手套箱安装后与周边的护板、油箱外壳保持均匀的间隙，不会因为车身形变出现摩擦掉漆的问题；ECU的安装位则设置在支架靠内侧的区域，位置比手套箱安装面低15mm，形成一个相对内凹的安装腔，既能利用手套箱的结构为ECU遮挡正面飞溅的泥水与碎石，也能避免骑行过程中骑手的腿部、挂载的护具误碰到ECU的线束接口。基板的厚度选用3mm的高强度铝合金板材，在保证整体结构强度的前提下控制部件重量，不会给车头增加过多的簧下质量，影响转向的灵活性；板材的边缘全部做了圆角钝化处理，避免安装维护过程中锋利的边缘割伤线路或者施工人员的手部。

　　安装孔位的公差控制在±0.1mm范围内，保证部件安装后不会出现错位强制装配的问题，所有安装面都做了平面度处理，避免ECU安装后因为基面不平出现壳体受力形变，影响内部电路板的可靠性。支架的表面采用硬质阳极氧化处理，提升抗腐蚀能力，应对越野骑行中遇到的泥水、融雪剂等腐蚀场景，延长部件的使用寿命。在实际装车测试中，这套支架经过连续非铺装路面骑行、高速行驶、极端颠簸路况的验证，没有出现固定螺栓松动、部件形变的问题，手套箱开合顺畅，ECU工作状态稳定，线束没有出现拉扯磨损的情况，完全满足拉力摩托长途穿越的使用需求。不同于通用型改装支架需要现场裁切、打孔调整的繁琐，这套支架完全针对特定车型与特定改装套件开发，所有安装点位都经过实车匹配验证，安装过程只需要按照对应孔位紧固螺栓即可，不需要额外的调整工序，大幅降低改装的时间成本与出错概率。
