KTM990ADV摩托转向连接上三叉结构

　　该结构件应用于大排量探险类摩托车的前部转向系统，是连接左右前减震器、方向柱与车把安装基座的核心承载部件，直接决定前部转向系统的连接刚性与行驶过程中的操控反馈精度，在非铺装路面长距离骑行、高速巡航以及紧急制动工况下，承担来自前轮的冲击载荷传递、转向力矩传导的核心作用。

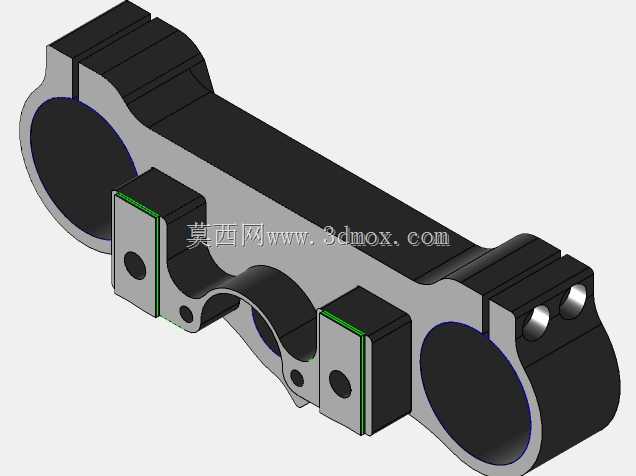

　　从实际使用场景来看，这类探险摩托常需应对公路、砂石路、泥泞路面等复杂路况，前部减震器会随路面起伏产生高频伸缩，同时转向操作会带来持续的交变扭转载荷，该三叉结构需要在保证足够连接强度的前提下，尽可能降低自身重量，避免前部转向系统出现过重的簧下质量拖累操控表现。结构上左右两端设置了与前减震外筒匹配的圆弧抱紧面，抱紧面旁设计了分体式压块结构，通过螺栓锁紧实现与减震筒的刚性固定，相比一体式抱紧结构，分体压块可以提供更均匀的抱紧压力，避免长期使用后出现减震筒夹持松动、应力集中导致的筒壁损伤问题。

　　中间区域的安装位用于匹配转向方向柱的顶部连接，同时预留了转向阻尼器的安装销孔与车把相关组件的安装接口，转向阻尼器的销孔位置精度直接影响阻尼器的工作行程与受力角度，设计时需要严格控制销孔与减震安装孔的位置度公差，避免阻尼器工作时出现侧向附加力，导致阻尼异常磨损、转向卡滞问题。结构上的加强筋沿着载荷传递路径布置，从左右减震抱紧位置向中间方向柱安装位平滑过渡，没有出现突兀的截面突变，可有效降低应力集中系数，在承受前轮传来的垂直冲击、转向侧向力时，应力可以均匀分布在整个构件上，避免局部应力过高导致的结构开裂。

　　材质选用6061T6铝合金，这类铝合金经过固溶时效处理后具备不错的比强度与抗腐蚀性能，非常适合摩托车外露结构件使用，关键螺纹位置嵌入了helicoil钢丝螺套，因为铝合金本体的螺纹强度较低，频繁拆装或者承受交变载荷时容易出现螺纹滑牙问题，嵌入钢丝螺套后可以形成更高强度的螺纹连接副，提升关键螺栓连接的可靠性与反复拆装耐受性，所有螺栓连接位置都设计了足够的承压面，避免螺栓锁紧时压溃铝合金本体表面。

　　安装边界方面，左右减震安装孔的中心距需要与所选前减震的安装间距完全匹配，抱紧孔的内径尺寸与减震外筒的配合公差控制在过渡配合区间，既保证装配时可以顺利套入减震筒，又不会出现过大的配合间隙导致锁紧后出现定位偏移。中间方向柱的安装孔同轴度需要严格控制，保证与方向柱装配后不会出现偏斜，避免转向过程中出现卡滞、左右转向阻尼不一致的问题。转向阻尼器的安装销孔位置需要与阻尼器的安装行程匹配，保证方向把左右打满时，阻尼器不会出现超行程拉伸或者压缩的情况，同时预留足够的间隙，避免转向过程中阻尼器与周边的线束、护板产生运动干涉。

　　设计过程中没有采用冗余的多余结构，所有的结构特征都服务于载荷传递与安装功能，在非承载区域做了适当的挖空减重处理，在保证整体刚性满足使用要求的前提下，尽可能降低构件重量，减少前部转向系统的转动惯量，提升转向操作的响应速度。所有的棱边都做了圆角过渡处理，一方面避免应力集中，另一方面也避免装配过程中锐边划伤操作人员，同时提升构件的外观质感。压块与主体的结合面做了平面度要求，保证锁紧时结合面可以完全贴合，不会出现局部间隙导致锁紧力不足的问题。
