台式锯用压料导向进料限位装置

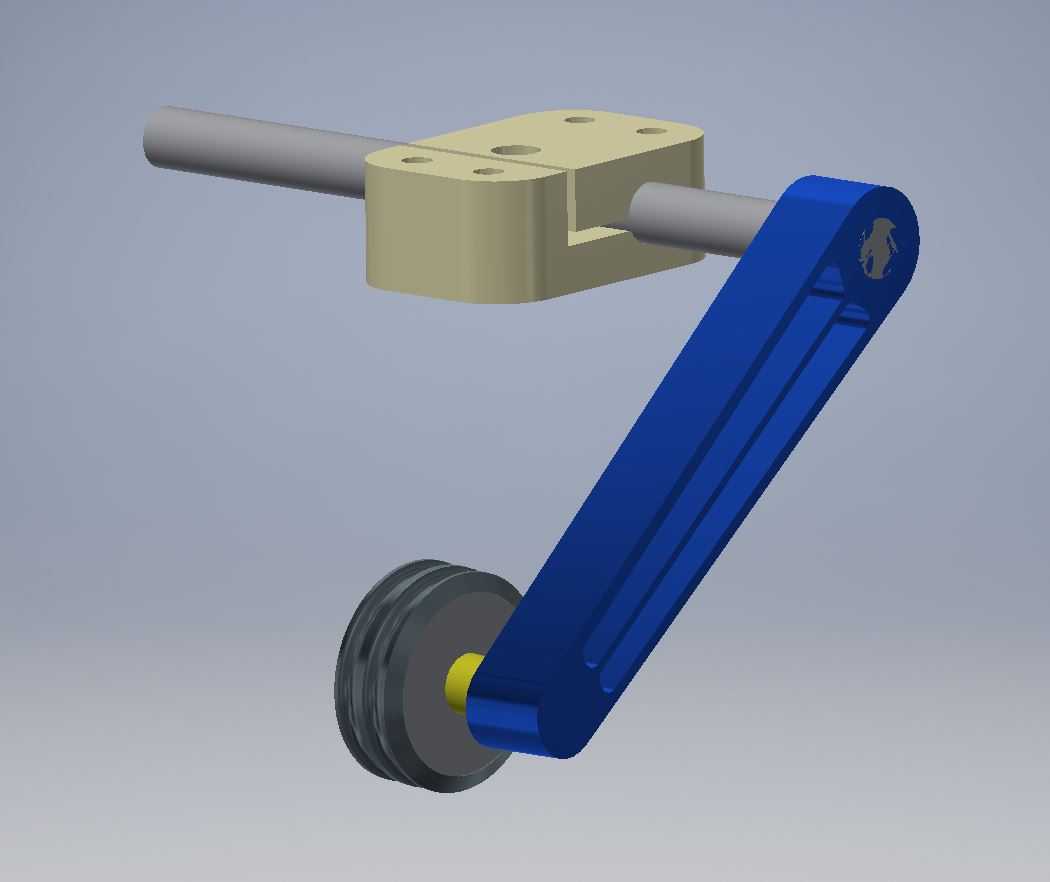

　　在小型台式锯切加工作业场景中，木料进给过程的偏斜、反冲一直是影响加工精度与操作安全的核心问题，这款压料导向装置正是针对台式锯作业的实际痛点开发的配套功能组件，可直接适配多数常规规格的台式锯工作台安装位，无需对原有锯切设备做大规模结构改造，即可实现木料进给过程的稳定导向、持续压料与防反冲限位。从实际作业需求出发，装置的核心功能覆盖三个维度：首先是进给导向，木料沿工作台面向锯片输送过程中，装置的固定座可安装在锯片进料侧的工作台面，通过横向位置调整适配不同宽度的木料加工需求，导向臂延伸至木料上方，配合端部的滚轮持续贴合木料上表面，避免木料进给过程中出现翘曲、偏移；其次是防反冲防护，装置内置的单向轴承结构可限制滚轮的反向转动，当木料因锯片切削力出现反向回弹趋势时，滚轮会立刻锁止，抵住木料阻止其反向窜动，从结构层面降低反冲伤人的风险；第三是持续压料，装置臂体与固定座之间预留了弹性元件安装位，可根据加工木料的厚度、材质硬度调整压合力，保证薄料、软料加工时不会因压力过大出现压痕，厚料、硬料加工时也能提供足够的压持力避免木料跳动。

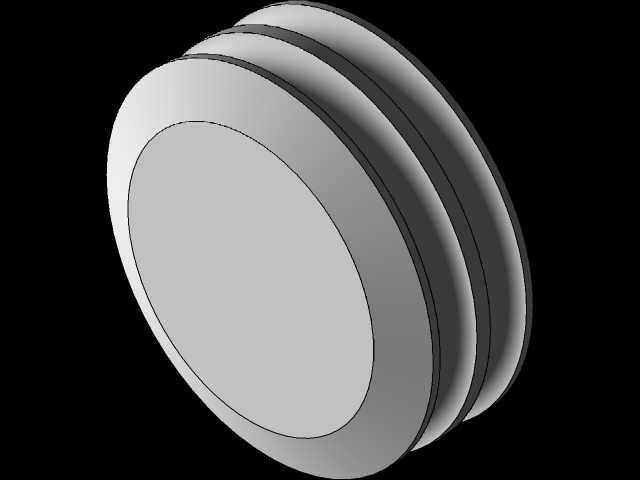

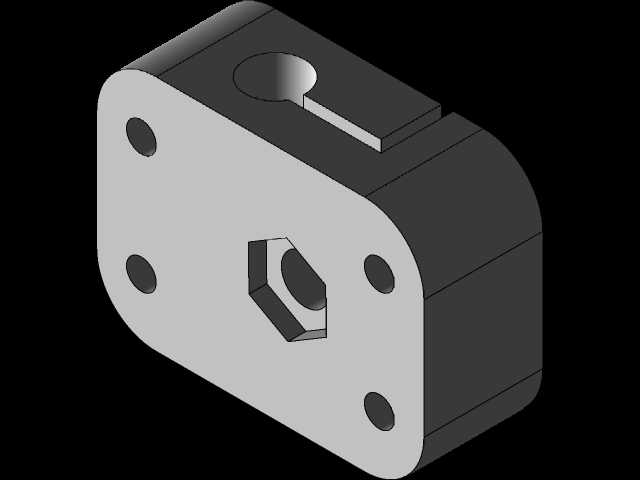

　　设计过程中优先考虑了加工与装配的便捷性，整体结构仅包含三个主体打印部件与标准五金件，固定座采用分体式夹装结构，可直接卡在工作台面的导向杆上，无需额外打孔安装，调整位置时只需松开夹装螺丝即可沿杆滑动，适配不同加工尺寸的快速切换需求。臂体采用长条形镂空结构，在保证结构刚性的前提下降低了整体重量，避免臂体自重过大对木料进给造成额外阻力，臂体与固定座、臂体与滚轮的连接位均采用标准轴径设计，可直接采购市售标准光轴、轴承进行装配，无需定制特殊规格连接件。滚轮部分的设计充分考虑了木料贴合的摩擦力需求，滚轮外圈预留了两道O型圈安装凹槽，安装橡胶O型圈后可大幅提升滚轮与木料表面的摩擦力，避免压料过程中出现打滑，滚轮的安装角度设置为5度偏角，这个角度经过多轮试切验证，既可以在木料进给过程中产生一个持续向侧边围栏推抵的分力，保证木料始终贴紧侧向定位挡板，保证锯切尺寸的一致性，又不会因角度过大导致木料进给阻力陡增，增加操作人员的推送负荷。

　　从安装边界尺寸来看，固定座的夹装孔适配直径30mm的标准导向光轴，夹装座的总宽度为70mm，安装后不会占用过多工作台面的操作空间；臂体总长度为180mm，调整至最低位置时滚轮下沿距离工作台面的最小间隙为5mm，可适配最薄5mm的板材加工，臂体向上抬升的最大行程为40mm，可覆盖45mm厚度以内的实木板、密度板、胶合板等常见台式锯加工材料的压料需求。滚轮外径为38mm，内孔适配直径6mm的连接轴，滚轮宽度为20mm，与木料的接触面积适中，既不会因接触过窄导致木料压痕，也不会因接触过宽增大进给阻力。单向轴承选用标准规格的楔块式单向离合器，直接压装在滚轮内孔中，正向转动时阻力极小，反向锁止扭矩可达到15N·m，足以应对常规台式锯加工时的木料反冲冲击力。弹性元件的安装位设置在臂体中段与固定座之间，采用常规圆柱螺旋弹簧即可，若打印后臂体刚性较强、弹簧弹力过大，可在臂体平行于钻轴的方向加工若干减重孔，通过调整臂体的局部刚性来匹配不同弹力的弹簧，无需重新更换弹簧规格，降低了装配调试的难度。

　　在实际加工应用中，这款装置可替代传统的手动压料棒，操作人员推送木料时无需额外手持压料工具，装置可自动完成上表面压持与侧向导向，大幅降低长料、窄料加工时的操作难度，尤其适合小批量家具制作、手工DIY木料加工场景下的台式锯配套使用，相比市售的成套压料导向附件，结构更简单，制造成本更低，安装调整更灵活，可根据不同的加工需求快速调整压合力、导向角度与安装位置，适配多种不同规格的台式锯设备。
