Shapeoko3XXL设备配套废纸板安装结构

　　在小型数控开料、桌面级CNC加工场景中，工作台面的耗材替换与平整度维持一直是影响加工精度的核心细节，Shapeoko 3 XXL机型配套的废纸板结构，正是针对这一实际工况设计的易耗工装部件。日常加工木质、塑料、软金属薄板类工件时，刀具下切穿透工件后会直接接触工作台面，长期加工会在原装台面上留下密集刀痕，既破坏台面平面度，也容易因台面凹凸导致工件装夹翘曲，加装该废纸板层后，可作为牺牲层承接刀具过切行程，保护底层原装工作台不受损伤，大幅降低核心台面的维护更换成本。

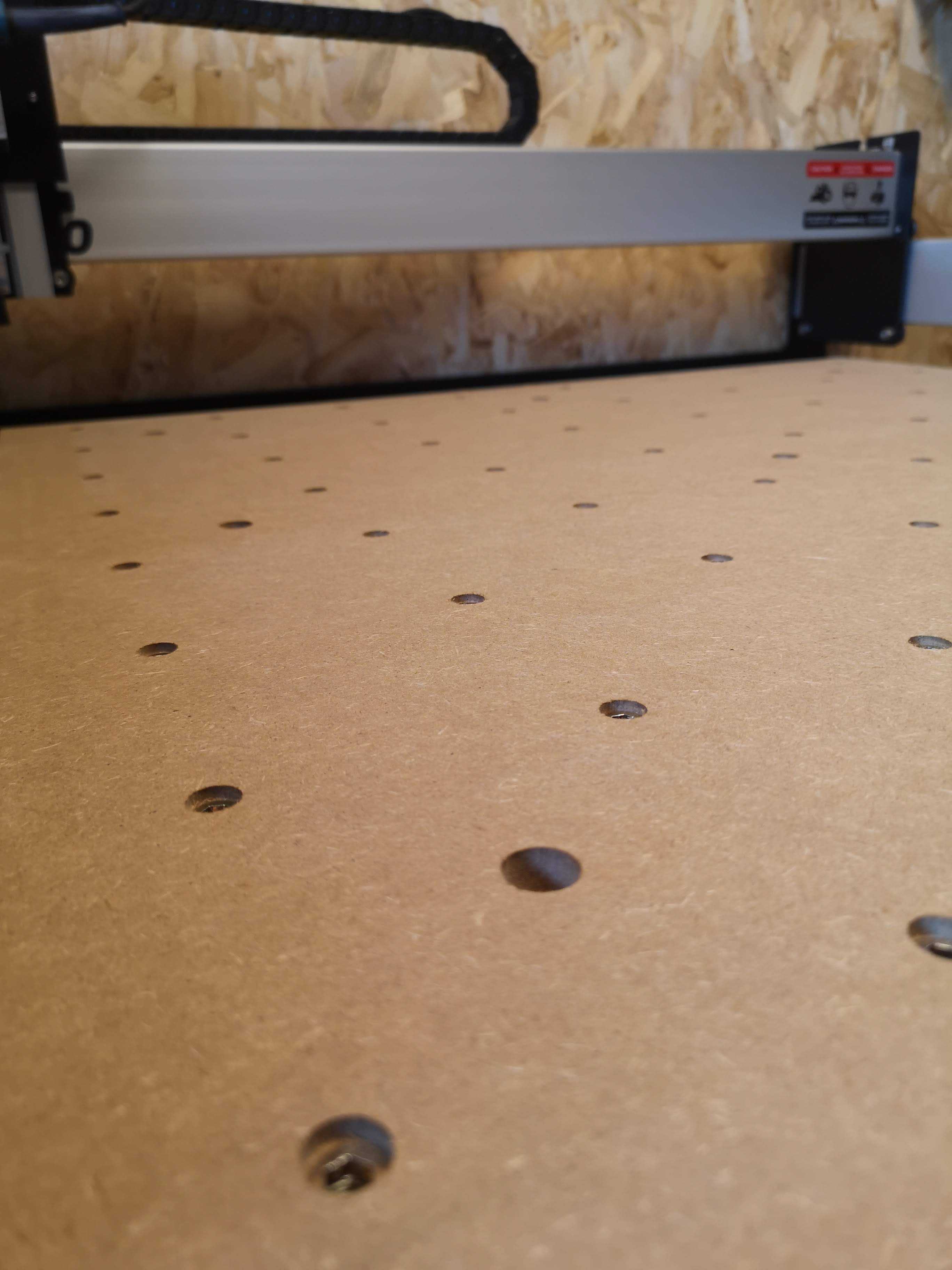

　　该结构整体为大尺寸矩形平板构型，板面采用均匀阵列排布的通孔设计，孔位间距经过严格匹配，完全对应Shapeoko 3 XXL工作台原装的安装螺孔位置，无需二次打孔对位即可直接铺设安装。每个通孔位置适配M6x13规格的螺纹嵌件，安装时将螺纹嵌件压入纸板对应孔位，即可通过标准紧固件将纸板层牢固锁附在工作台面上，避免加工过程中纸板受刀具切削力作用发生移位，同时也方便后续纸板磨损后快速拆卸更换，整个更换过程无需调整机床原有结构，单人即可在短时间内完成操作。

　　从设计思路来看，该结构没有采用复杂的加强筋或者异形构型，完全贴合桌面级CNC用户的实际使用需求：首先板面整体厚度控制在合理区间，既保证足够的承接强度，不会因单次下切就被完全穿透失去保护作用，也不会因为厚度过大占用过多Z轴加工行程，影响工件的可加工高度范围。其次板面的孔位阵列采用等间距设计，除了对应原装工作台的安装位之外，多余的阵列孔也可作为工件装夹的固定位，加工小尺寸工件时，可直接通过压板配合孔位完成快速装夹，无需额外加装台钳或者辅助夹具，适配多品种小批量的柔性加工需求。

　　实际使用场景中，该废纸板结构除了承接刀具过切之外，还能起到一定的缓冲减震作用，加工薄型软质工件时，纸板表面的微变形量可以抵消部分刀具切削带来的振动，减少工件背面的崩边、毛刺问题，提升工件加工后的表面质量。安装边界方面，该结构的外形尺寸完全匹配Shapeoko 3 XXL的工作台幅面，边缘与工作台侧边齐平，不会超出机床工作台的运动范围，不会干涉X、Y轴的行程运动，安装后机床的软限位参数无需做任何调整即可正常运行。

　　针对不同加工场景的需求，该结构的孔位公差经过合理控制，螺纹嵌件压入后不会出现松脱或者过紧无法拆卸的问题，日常使用中如果单个孔位附近的纸板出现磨损塌陷，只需松开对应位置的紧固件，局部调整或者更换纸板即可，无需整体替换整张板面，进一步降低使用成本。板面的平面度控制在普通加工需求的公差范围内，安装后不会因为纸板自身翘曲导致工件装夹倾斜，对于常规的木工、塑料件加工来说，完全可以满足精度要求，即使是加工精度要求稍高的软金属小件，也可通过在纸板表面铺设薄垫板的方式进一步提升平面度，适配性较强。

　　不同于金属材质的牺牲板，纸质结构的成本更低，更换门槛更低，同时刀具切到纸板时不会出现崩刀问题，能有效延长刀具的使用寿命，对于个人DIY用户、小型加工工坊来说，是性价比极高的工作台配套耗材。设计时也充分考虑了纸板的裁切工艺，整体矩形结构无复杂异形轮廓，用户甚至可以根据自身使用磨损情况，自行采购同厚度板材按照孔位参数裁切替换，进一步拓展了该结构的使用灵活性。
