铝合金航空储运箱体结构三维设计

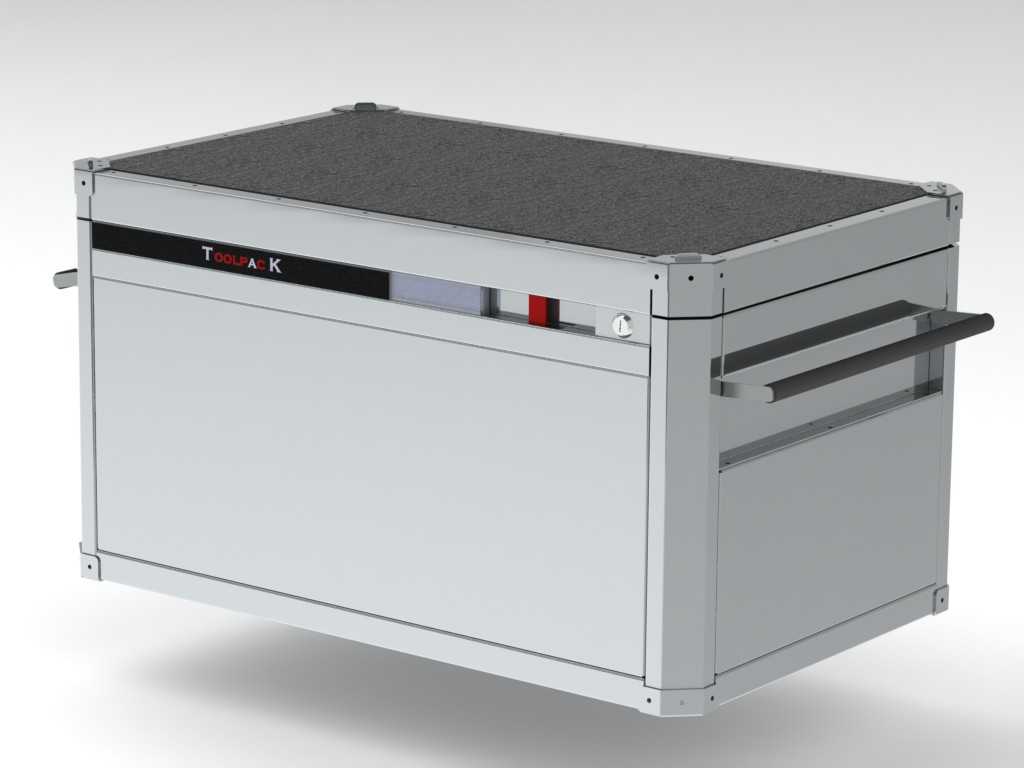

　　这款铝合金箱体的结构设计，最初是面向航空机载设备短途转运、户外作业工具收纳这类对防护等级、自重控制有双重要求的场景做的方案，在做三维建模的时候，首先要平衡的就是箱体刚性和整备重量的矛盾——毕竟航空场景下每多一公斤自重，都会带来额外的载荷成本，同时转运过程中难免遇到堆叠、磕碰、颠簸振动，结构强度不能打折扣。从实际使用逻辑出发，箱体主体采用框架蒙皮的组合结构，边角位置做了一体化的包角加强设计，所有连接点位都隐藏在型材拼接缝内部，既避免了外露连接件容易勾挂、锈蚀的问题，也让外表面保持完整平整，堆叠放置的时候不会因为局部凸起造成受力不均。箱体顶部铺设的防滑耐磨层，是考虑到实际作业中经常会临时放置工具、小型检测设备，

　　粗糙的纹理表面能避免物件滑落，同时这层耐磨材质也能缓冲顶部堆叠重物时对箱盖的直接冲击，减少金属板面的凹陷变形概率。侧面的把手做了内嵌加外凸的双重设计，内嵌式的抠手位适合单人短距离搬移的时候发力，外伸的横向金属把手则方便两人配合抬运较重的装载物，把手和箱体框架的连接位置直接固定在主承重铝型材上，而不是固定在蒙皮薄板上，避免搬抬的时候因为负载过大造成板面撕裂、把手脱落的问题。锁止结构采用了多点式的锁扣设计，搭配侧边的红色锁止状态标识块，操作人员一眼就能判断箱体是否处于锁闭状态，不会因为锁扣未完全扣合造成转运途中箱盖弹开、内部物件掉落的情况，锁具旁边预留的铅封孔位，也能满足贵重器材、涉密设备转运过程中的封签管理需求。在做结构建模的时候，

　　特意把所有型材的拼接公差做了参数化设置，横向和纵向的铝型材连接采用角码内置的方式，从外部看不到连接螺丝，整体外观更整洁的同时，也能避免螺丝外露造成的剐蹭问题，箱体的内部安装边界预留了标准的防震棉安装槽位，用户可以根据实际装载的设备尺寸自行裁剪缓冲材料，不需要额外在箱壁上打孔固定，不会破坏箱体本身的密封性能。外形尺寸的设定参考了航空货运的标准单元载具边界，能够适配主流的航空货舱架、车载储运货架的安装间距，不需要额外做适配改造就能直接放入现有储运体系中使用，箱体底部做了凸起的垫脚结构，堆叠的时候上层箱体的垫脚刚好能卡入下层箱体顶部的定位凹槽内，多层堆叠的时候不会出现滑移倾倒的问题，即使在车辆运输的颠簸状态下也能保持堆垛稳定。

　　从结构强度的仿真验证角度，这款箱体的框架型材壁厚经过优化，在满足150kg顶部堆叠载荷、侧面1m高度跌落无结构破损的前提下，整箱自重比同尺寸的钢制箱体降低了60%以上，表面采用的阳极氧化处理层，能够适应沿海高盐雾、户外潮湿环境下的使用需求，不会轻易出现锈蚀、表层脱落的问题。箱盖和箱体本体的连接位置采用了隐藏式的合页结构，开合角度可以达到180度，完全打开之后箱盖可以平贴在箱体侧面，不会因为合页的限位影响内部物件的取放，合页的转轴位置做了耐磨衬套设计，经过上千次开合测试也不会出现松旷、卡顿的问题。在建模过程中，所有的板材折弯圆角、型材切口角度都做了工艺性校验，确保每一个结构件都能通过常规的铝型材切割、板材折弯工艺加工出来，不需要特殊的定制刀具或者复杂的成型工艺，量产的时候能够有效控制加工成本，相邻部件的装配间隙控制在0.5mm以内，既保证了装配的便利性，也避免间隙过大造成的防尘防水性能下降，箱体整体的防护等级可以达到IP54，能够应对日常使用中的雨淋、扬尘环境，保护内部装载的设备、工具不受损。
