挪威制造U42试运行工业机柜结构设计

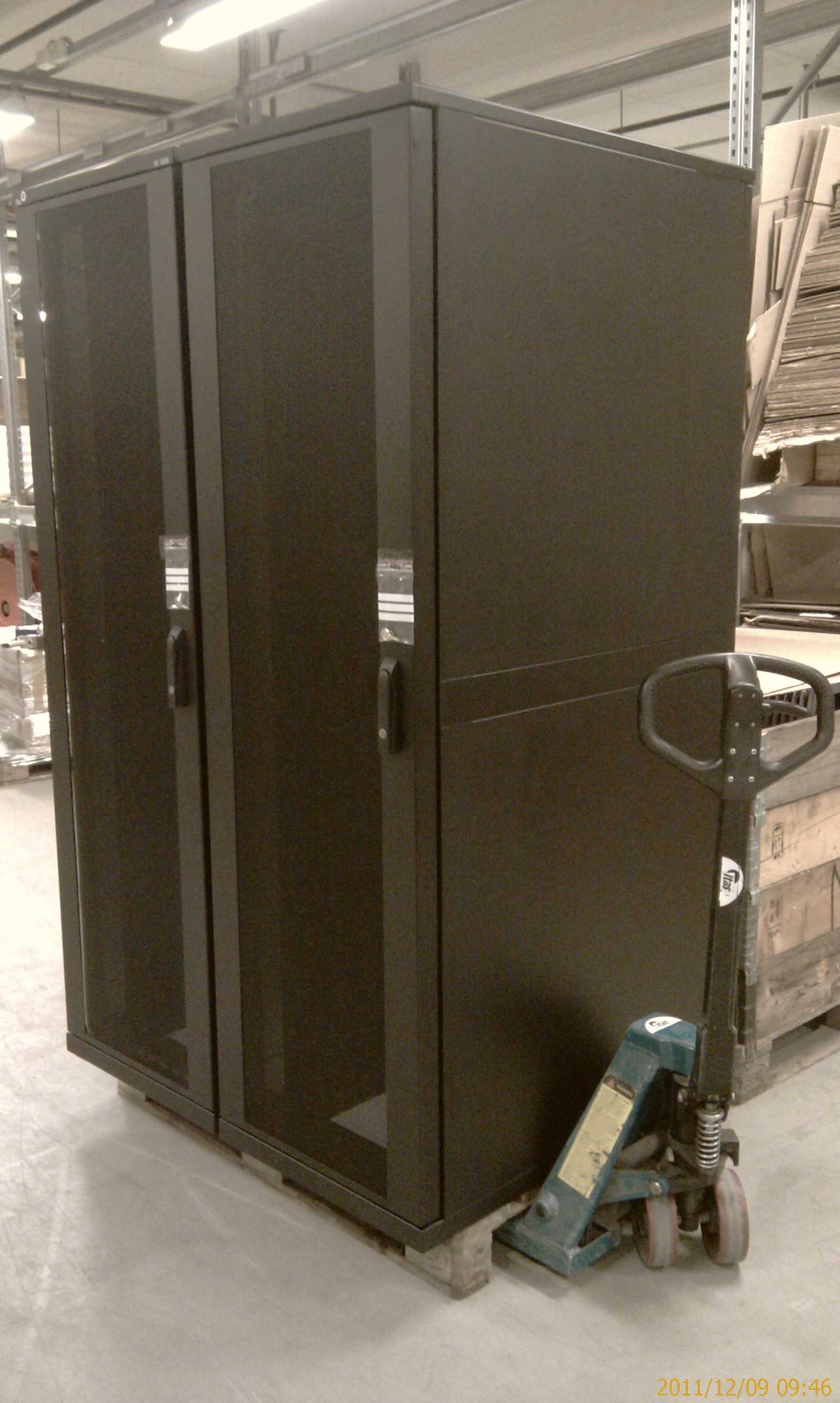

　　本次呈现的柜体结构，针对工业车间重载仓储、设备集成防护场景设计，适配厂房内重型设备安置、精密器件存储的实际需求，可直接落地于生产车间、仓储库区的设备部署环节。从实际使用场景来看，这类柜体常放置于生产车间的设备区、仓储库区的重型物料存放区，需要配合手动液压搬运车完成移位、就位作业，因此底部预留了标准托盘位的叉取空间，叉孔高度适配常规手动液压搬运车的最低起升高度，无需额外定制转运辅具，车间运维人员可直接完成短距离移位与精准就位，无需调用大型起重设备，大幅降低现场部署的人力与设备成本。

　　从功能特性层面拆解，柜体采用双开门对称布局，单扇门配备独立锁止结构，锁具采用工业级重型锁具，可承受频繁开关的磨损，同时具备一定的防撬防护能力，满足厂区内设备存放的安全管控需求；门体与柜体框架的贴合处设置了连续式密封胶条安装位，可根据使用场景选配防尘、防潮密封胶条，适配多粉尘、轻度潮湿的车间环境，避免内部存放的设备、器件受外界环境侵蚀。柜体内部预留了多层安装横梁的调节孔位，孔位采用等间距模数化设计，可根据存放物品的高度灵活调整层板位置，也可直接在内部安装电气安装板、设备固定支架，兼顾仓储存放与设备集成防护的双重用途，无需对柜体框架进行二次加工即可完成内部功能拓展。

　　设计思路上，整体框架采用厚钢板折弯焊接成型，框架连接处采用满焊工艺后做打磨平整处理，外部喷涂哑光耐磨防护涂层，可承受车间内日常的磕碰、剐蹭，长期使用不易出现涂层脱落、锈蚀问题；柜体底部设置了加强型承重底框，底框采用型钢焊接加固，整体静态承重可满足重型工业设备、批量重型器件的存放需求，不会因长期重载出现框架变形、底框下沉的问题。柜体的侧板与背板采用整板折弯成型，减少拼接缝隙，既提升了柜体整体的结构刚性，也降低了粉尘、杂物从拼接缝隙进入柜体内部的概率；门体采用双层钣金折弯结构，中间预留了加强筋安装位，可根据需求填充隔音、隔热材料，拓展柜体的隔音、温控防护能力，适配有低噪音、恒温存放需求的特殊场景。

　　外形尺寸与安装边界方面，柜体整体宽度适配标准工业托盘的尺寸，可直接放置于标准欧标托盘上完成长途运输与厂区转运，无需额外定制包装托架；柜体深度预留了足够的内部操作空间，双开门完全打开后，内部操作空间无遮挡，运维人员可直接进入柜体内部完成设备安装、调试、维护作业，无需探身操作，大幅提升后期运维的便利性。柜体放置时，底部与地面预留了通风间隙，避免地面潮气长期侵蚀柜体底部涂层，同时可根据现场地面平整度选配可调式支撑脚，调整柜体水平度，避免因地面不平整导致柜门开关卡滞、框架受力不均变形的问题。柜体顶部设置了吊装孔位，当需要进行高层就位、长距离转运时，可通过吊装孔配合吊具完成吊装作业，吊装孔位做了加强焊接处理，可承受整体柜体满负载时的吊装载荷，不会出现吊装变形、脱落的安全隐患。

　　从结构细节来看，门体铰链采用重型外露式铰链，铰链与柜体框架、门体的连接均采用螺栓加固，可承受重型门体的长期开关载荷，不会出现门体下垂、开关卡滞的问题；铰链处预留了润滑注油孔，日常运维时可定期加注润滑脂，降低铰链磨损，延长使用寿命。柜体内部的安装孔位均采用统一模数设计，可兼容标准工业电气配件、仓储层板的安装尺寸，用户可根据自身需求灵活选配内部配件，无需自行打孔加工，降低现场改造的工作量。柜体的边角处均做了圆角钝化处理，避免现场操作时人员磕碰受伤，符合工业设备的安全设计规范。
