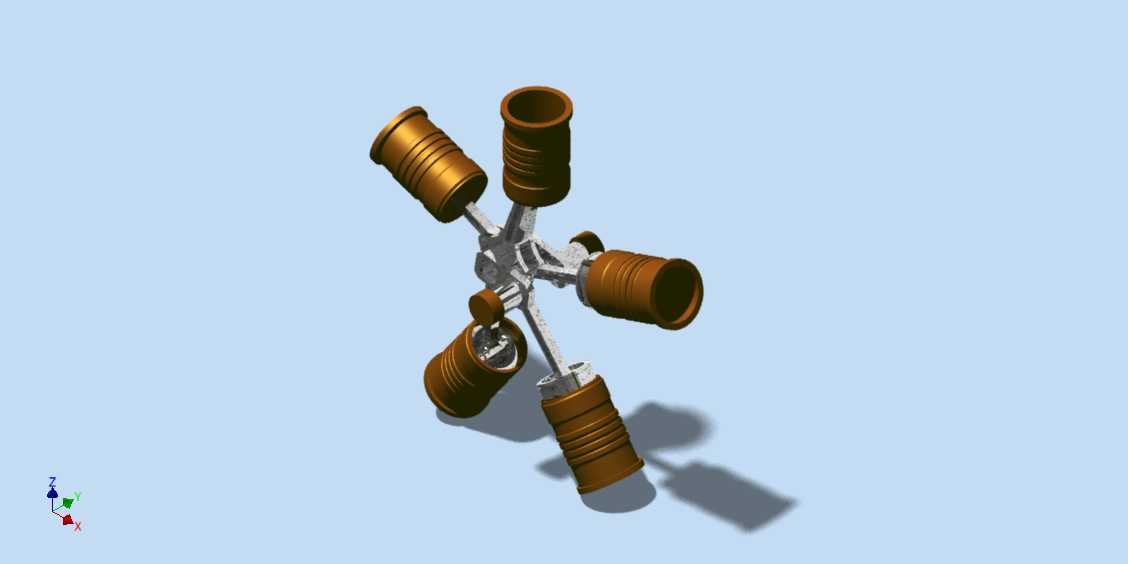

星型排布活塞连杆组径向动力装置结构

　　在小型通航动力、早期航空活塞动力单元、紧凑型农用机械动力输出场景中，径向排布的活塞结构凭借紧凑的轴向尺寸、均匀的曲轴受力特性，始终占据着特定应用场景的一席之地。这套简化结构完整复现了径向内燃机核心运动副的装配关系，没有冗余的外围附件遮挡，能让结构设计人员快速理清多缸径向动力的动力传递逻辑。从实际装配边界来看，所有气缸以曲轴主轴颈为中心呈放射状均匀分布，相邻气缸轴线夹角一致，曲轴回转中心到各缸套安装端面的距离完全相等，这种布局让整机在垂直于曲轴轴线的截面上占用空间规整，轴向长度远小于同排量直列排布机型，非常适合对轴向安装尺寸有严格限制的动力舱布局。设计过程中优先保证了各运动部件的干涉校验，活塞在缸套内做往复直线运动时，

　　连杆大端随曲轴曲柄销做圆周运动，小端通过活塞销与活塞铰接，整套运动副的运动轨迹完全符合内燃机曲柄连杆机构的运动学规律，没有出现运动死点或部件干涉的问题。各缸活塞的往复惯性力可以通过曲轴平衡块实现大部分自平衡，相比直列机型能减少平衡轴的配置需求，降低整机结构复杂度。缸套与中心曲轴箱的连接面采用统一的安装定位基准，所有缸套的安装孔位围绕曲轴中心呈圆周均布，加工时可以一次装夹完成所有安装面的加工，有效保证各缸的位置度公差，降低批量生产的加工难度。活塞组件包含了活塞本体、活塞环、活塞销固定螺栓等细节，活塞环的槽位尺寸、活塞销孔的同轴度都按照常规小排量内燃机的设计规范做了简化还原，能直观展示活塞组的密封、传力逻辑。这套结构没有集成进排气系统、

　　点火系统、燃油供给系统等外围附件，核心目的是展示径向动力的核心运动逻辑，适合作为教学演示、原理验证、初始方案选型的参考结构，设计人员可以在这个核心结构的基础上，根据具体的功率需求、安装空间限制，拓展添加外围附件、调整缸数、改变缸径冲程参数，快速衍生出适配不同场景的径向动力方案。在实际选型参考中，这种径向结构的曲轴受力均匀，单缸载荷小，能在较低的制造精度下实现较高的运行可靠性，早期航空活塞发动机大量采用这种布局正是看中了这一点，即便在当下，一些小型无人机动力、轻型运动飞机动力、特种作业机械的紧凑型动力单元依然会采用这种布局，其紧凑的结构、优秀的自平衡特性、较低的维护难度，是其他布局形式难以完全替代的。

　　建模过程中对各部件的配合间隙做了示意性还原，活塞与缸套的间隙、连杆大端与曲柄销的配合间隙、活塞销与连杆小端的配合间隙都按照常规装配公差做了预留，能直观展示装配关系，不会出现部件穿模的问题，方便后续做运动仿真、装配动画演示时直接调用。中心曲轴箱的结构做了简化处理，保留了各缸套的安装定位面、曲轴的支撑轴承位，没有添加多余的加强筋、工艺孔等细节，使用者可以根据自身的强度需求、工艺条件补充对应的细节结构，大幅缩短初始方案的建模周期。
