单缸风冷内燃机缸体结构三维数模

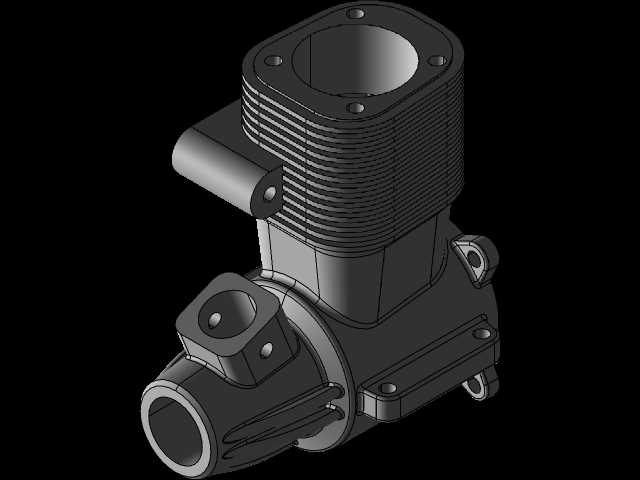

　　该缸体作为小型单缸风冷内燃机的核心承载基体，在通用动力、小型农机、航模动力、便携发电机组等场景中承担着整机结构支撑、运动部件定位、热负荷导出的核心作用，区别于水冷机型的夹套结构，这款缸体直接在外壁集成了等距排布的环形散热鳍片，不需要额外布置冷却液流道、水泵接口与水套密封结构，整体结构更紧凑，重量更轻，适配无持续大负荷工况的小型动力场景。从结构设计逻辑来看，整个缸体采用一体化铸造成型后做机加工基准修正，上部的气缸安装法兰面做了沉头螺栓孔布局，四个均布的安装孔对应气缸套与缸盖的压紧定位，法兰端面的平面度公差控制在0.02mm以内，避免缸垫密封失效出现漏气、冲缸的故障。缸体外壁的散热鳍片采用等间距环形排布，

　　鳍片厚度从根部到外缘做了渐进减薄设计，既保证鳍片根部的结构强度，避免装配或受外力冲击时出现鳍片断裂，又能最大化散热面积，在活塞往复运动产生的热量通过缸壁传导到鳍片后，依靠行驶或自带飞轮转动产生的迎面气流就能完成热量交换，不需要额外的冷却系统辅助，大幅降低整机的零部件数量与维护成本。缸体侧部集成的凸台结构分别对应气门挺柱安装腔、油路通道与安装吊点，其中侧置的圆形凸台加工有定位销孔与螺栓过孔，用于安装化油器或进气转接座，下部的曲轴箱集成结构做了加强筋布局，在曲轴轴承安装位周围辐射布置的加强筋能够平衡曲轴高速转动时产生的交变载荷，避免缸体在长期交变应力下出现开裂变形。从安装边界来看，缸体下部的曲轴箱结合面采用平面密封结构，

　　布置有多个螺栓固定位，对应曲轴箱的合箱定位，各个外接接口的位置都预留了标准紧固件的安装空间，不需要额外做结构避让就能完成周边附件的装配。设计过程中优先考虑了小型动力的轻量化需求，在保证缸体刚度与强度的前提下，对非受力区域的壁厚做了减薄处理，整体壁厚差控制在合理范围内，避免铸造过程中出现缩松、气孔等缺陷。缸体上的各个安装孔位都做了同轴度与位置度的公差约束，保证活塞连杆组、曲轴、配气机构安装后运动轨迹不出现偏磨，其中气缸内壁的加工精度要求最高，表面粗糙度需要达到珩磨要求，保证活塞环的密封性能与润滑效果。侧部的安装凸台高度经过反复校核，既保证附件安装后有足够的支撑强度，又不会突出过多增加整机的横向尺寸，适配小型动力紧凑化的安装需求。

　　散热鳍片的排布方向也经过气流流向验证，顺着整机运行时的气流方向布置鳍片间隙，减少气流通过时的阻力，提升散热效率，避免长时间运行出现热衰减。缸体上的各个密封端面都设计有密封槽或者密封平面，不需要额外打胶就能依靠密封垫完成静密封，降低装配难度与后期渗漏的概率。对于长期承受冲击载荷的轴承安装位，局部做了壁厚加强处理，避免轴承外圈在长期交变载荷下出现松旷，导致整机振动超标。整个缸体的结构设计完全围绕风冷小型内燃机的使用场景展开，去掉了水冷机型不必要的结构冗余，在保证可靠性的前提下最大化压缩体积与重量，适配各类对动力单元重量、尺寸有严格要求的小型设备，建模过程中完整还原了铸造拔模斜度、机加工退刀槽、安装倒角等工艺细节，能够直接用于结构校核、工艺编制或者教学演示场景。
