机加工夹持用台虎钳结构设计

　　在常规机加工、钳工装配、零件修配的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，不管是小型零件的锉削修形、钻孔定位，还是小部件的拆装压配，都需要依靠台虎钳提供稳定的夹持力，避免工件在作业过程中出现位移、窜动，影响加工精度或者带来操作安全隐患。这款台虎钳的结构设计完全围绕实际工位的使用需求展开，整体采用固定式底座结构，底座上预留的安装孔可以直接通过螺栓固定在钳工工作台的台面上，安装边界适配多数常规钳工台的安装预留位，不会出现安装孔位错位、底座超出工作台边缘的问题，安装完成后整体刚性充足，即使承受较大的敲击、锉削作用力也不会出现晃动偏移。从功能结构来看，钳体部分分为固定钳身与活动钳身两个核心模块，固定钳身与底座为一体化结构设计，

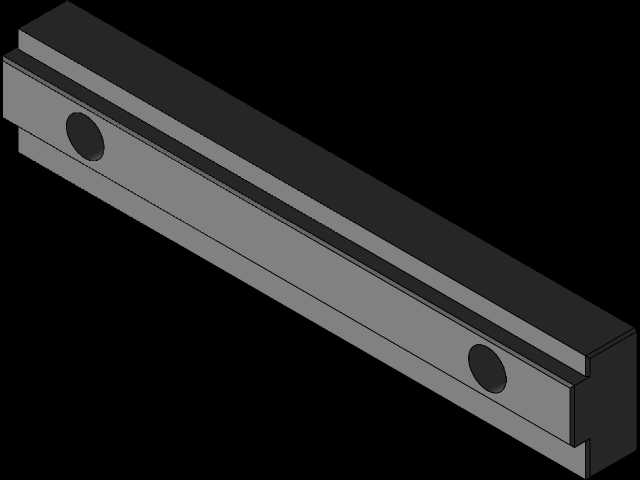

　　保证整体的结构强度，活动钳身通过丝杆传动结构实现沿导轨方向的直线往复运动，丝杆端部配套的转动手柄采用长杆式设计，操作人员可以通过转动手柄带动丝杆旋转，进而驱动活动钳身开合，调整夹持开口的大小，长杆手柄的力臂设计符合人力操作的力学特性，不需要额外加力杆就能提供足够的夹持预紧力，针对不同厚度、不同材质的工件，都能通过调整手柄的转动力度控制夹持力大小，避免薄壁类工件被夹伤变形，也能保证重型工件夹持时不会松脱。钳口部分采用可更换式的钳口板设计，钳口板表面加工有交叉网纹，能够增加与工件接触面的摩擦力，提升夹持稳定性，当钳口板长期使用出现磨损、齿形磨平的情况时，可以直接拆卸固定螺栓更换新的钳口板，不需要整体更换钳身，大幅降低后期的维护成本。

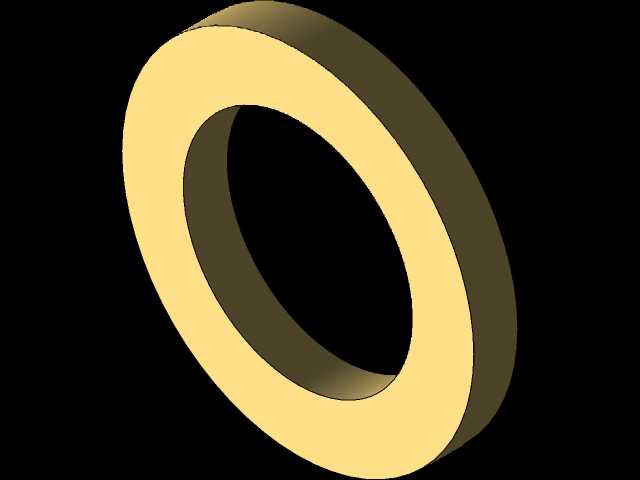

　　导轨部分采用贴合式滑动结构，活动钳身与固定钳身的导轨配合面经过精度适配，滑动过程中没有明显的旷量，保证活动钳身移动时始终与固定钳身保持平行，避免夹持工件时出现钳口错位、工件夹偏的问题，导轨面的润滑槽设计可以方便日常加注润滑脂，减少滑动面的磨损，延长设备的使用寿命。丝杆与活动钳身的连接部位采用防脱结构设计，即使将钳口开到最大行程位置，活动钳身也不会从固定钳身的导轨中脱出，避免操作过程中零件脱落砸伤操作人员。从实际使用的适配性来看，这款台虎钳的开口行程覆盖了常规小型零件加工的夹持尺寸需求，不管是方形、圆形还是异形的小型工件，都可以通过调整钳口开合度实现稳定夹持，针对圆形工件的夹持，也可以配套更换V型钳口板来适配，

　　不过基础款的平钳口已经能够满足多数常规作业的需求。整体外形尺寸设计紧凑，不会占用过多的工作台面空间，安装完成后钳口高度符合人体工程学设计，操作人员站在工位前作业时，手臂自然下垂即可接触到操作手柄，不需要过度弯腰或者抬臂，长时间作业也不容易产生疲劳。在设计过程中，所有受力部位都做了结构加强处理，比如钳身的转角位置采用圆弧过渡避免应力集中，丝杆的螺纹规格经过受力校核，能够承受额定夹持力下的载荷不会出现螺纹滑牙、变形的问题，底座的安装孔位置做了沉头设计，安装螺栓后螺栓头不会高出底座表面，不会影响工件放置或者操作过程中的剐蹭。不同于重型机用虎钳，这款台虎钳更偏向于手工工位的轻型到中型作业场景，兼顾了夹持稳定性与操作便捷性，不管是学校的金工实习工位，还是小型维修车间、装配工位，都能适配使用需求，结构上没有多余的复杂功能，所有设计都围绕可靠夹持、操作简便、维护方便这几个核心需求展开，没有冗余的结构设计，整体零件的加工工艺性良好，多数结构件都可以通过常规的铣削、钻削加工完成，适合小批量生产加工，装配过程也不需要复杂的专用工装，按照装配顺序依次装入丝杆、导轨、钳口板即可完成组装，后期使用过程中的故障点少，日常只需要定期清洁导轨面、加注润滑油、检查固定螺栓的松紧度即可维持正常使用。
